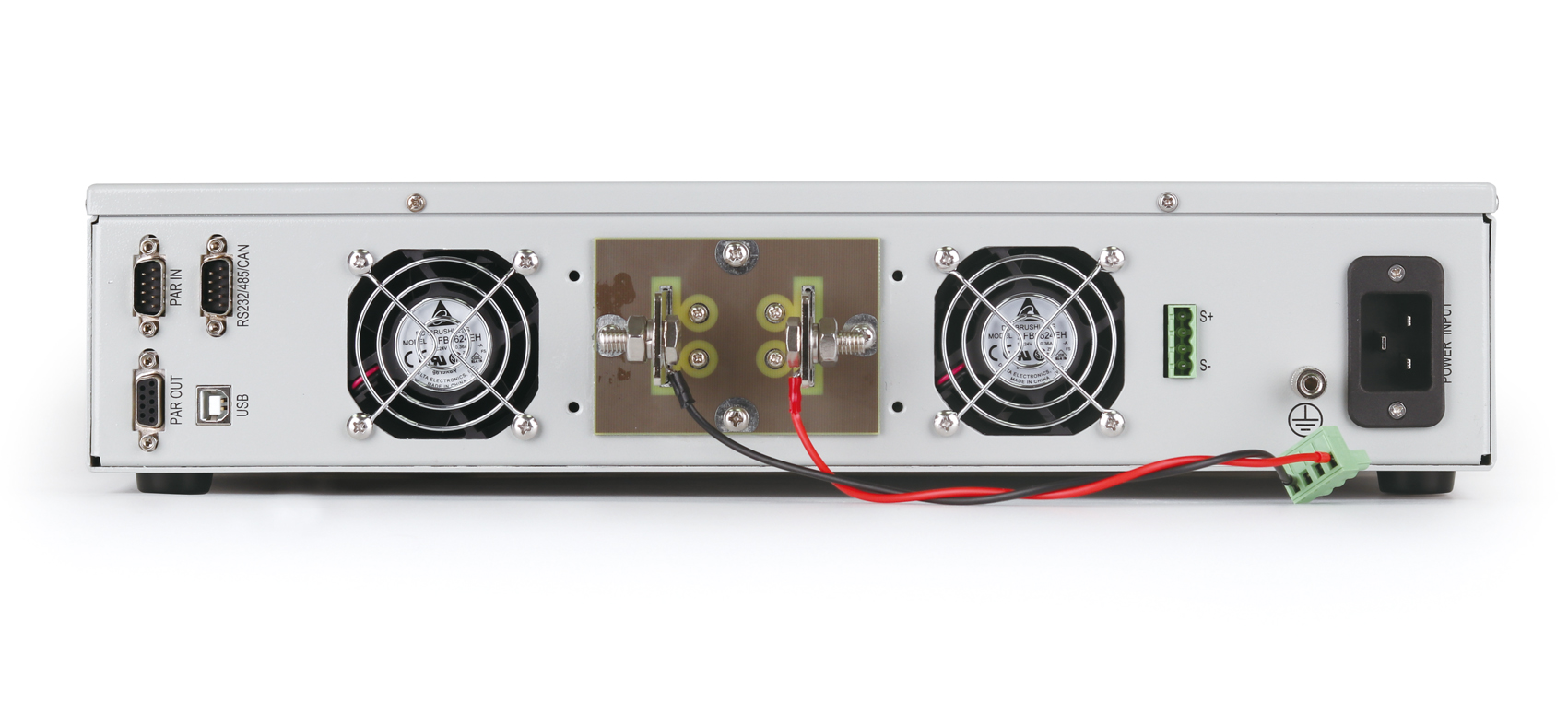

圖片僅供參考,產品以實物為準
TH69200-25 寬范圍可編程直流電源產品詳細規格
技術參數
參數
型號
TH6935-100
TH6980-60
TH69200-25
TH69360-15
TH69500-10
TH69750-6
TH691000-5
額定輸出
電壓
35V
80V
200V
360V
500V
750V
1000V
電流
100A
60A
25A
15A
10A
6A
5A
功率
1500W
效率
≤92%
≤92%
≤92%
≤93%
≤93%
≤93%
≤93%
負載調整率
電壓
≤0.05%FS（ 0-的負載調整率）
電流
≤0.15%FS（ 0-ΔUDC 的負載調整率）
電源調整率
電壓
≤0.02%FS (±10%ΔUAC 輸入)
電流
≤0.05%FS (±10%ΔUAC 輸入)
設定值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
10mA
10mA
1mA
1mA
回讀值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
10mA
10mA
1mA
1mA
編程精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
回讀精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
紋波與噪聲
RMS
(20Hz-300kHz)
10mVrms
10mVrms
20mVrms
40mVrms
50mVrms
75mVrms
100mVrms
P-P
(20Hz-2MHz)
75mVpp
100mVpp
175mVpp
250mVpp
325mVpp
500mVpp
650mVpp
上升時間
空載10%-
≤2ms
上升時間
滿載10%-90%
≤30ms
保護功能
OTP、OVP、OCP、OPP、PF
主從并聯
通過真實主-從操作，可連接多達 10 臺產品（經共享總線)
保護功能
OTP, OVP ,OCP ,OPP ,PF
隔離耐壓
1000VDC（輸出對大地）
存儲
10組工作模式；50個序列，每組20步驟
模擬接口
規格
內置 15-針 D-Sub 母插，電隔離
信號范圍
0~5V 或 0~10V(可切換)
U / I / P 精度
0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
供電電源
相數
1ph+N+PE
電壓
220VAC±10%
頻率
45~66Hz
功率因數
≥0.99
工作環境
室內型； 工作溫度： 0~50℃， 濕度： <80%, 無凝露， 儲存溫度： -20~70℃，海拔： <2000m
尺寸W×H×D(mm)
482mm×88mm×455mm (W×H×D) 標準機箱，高度 2U
重量
10.8kg
參數
型號
TH6935-200
TH6980-120
TH69200-50
TH69360-30
TH69500-20
TH69750-12
TH691000-10
額定輸出
電壓
35V
80V
200V
360V
500V
750V
1000V
電流
200A
120A
50A
30A
20A
12A
10A
功率
3000W
效率
≤92%
≤92%
≤92%
≤93%
≤93%
≤93%
≤93%
負載調整率
電壓
≤0.05%FS（ 0-的負載調整率）
電流
≤0.15%FS（ 0-ΔUDC 的負載調整率）
電源調整率
電壓
≤0.02%FS (±10%ΔUAC 輸入)
電流
≤0.05%FS (±10%ΔUAC 輸入)
設定值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
10mA
10mA
10mA
10mA
回讀值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
10mA
10mA
10mA
10mA
編程精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
回讀精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
紋波與噪聲
RMS
(20Hz-300kHz)
10mVrms
10mVrms
20mVrms
40mVrms
50mVrms
75mVrms
100mVrms
P-P
(20Hz-2MHz)
75mVpp
100mVpp
175mVpp
250mVpp
325mVpp
500mVpp
650mVpp
上升時間
空載10%-
≤2ms
上升時間
滿載10%-90%
≤30ms
保護功能
OTP, OVP, OCP, OPP, PF
隔離耐壓
1000VDC（輸出對大地）
主從并聯
通過真實主-從操作，可連接多達 10 臺產品（經共享總線)
保護
OTP, OVP, OCP, OPP, PF
存儲
10組工作模式；50個序列，每組20步驟
模擬接口
規格
內置 15-針 D-Sub 母插，電隔離
信號范圍
0~5V 或 0~10V(可切換)
U / I / P 精度
0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
供電電源
相數
1ph+N+PE
電壓
220VAC±10%
頻率
45~66Hz
功率因數
≥0.99
工作環境
室內型； 工作溫度： 0~50℃， 濕度： <80%, 無凝露， 儲存溫度： -20~70℃，
海拔： <2000m
尺寸W×H×D(mm)
482mm×88mm×455mm (W×H×D) 標準機箱，高度 2U重量
13.5kg
