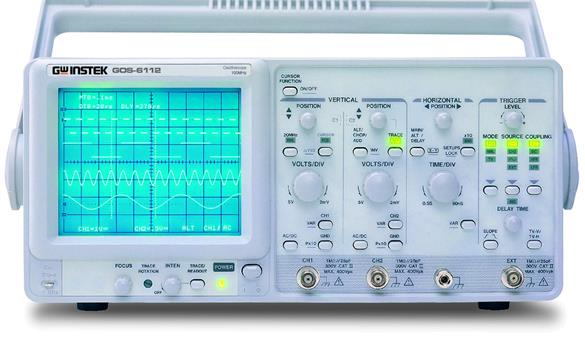

GOS-6100示波器產品詳細規格
| 規格 | ||||
| CRT | ||||
| 類型 | 6 英吋內附刻度線之方形顯示屏 ;標線位置 0%, 10%, 90%, ; 8 x 10 格 (1 格 = 1 公分) | |||
| 磷光質 | P31 | |||
| 加速器電壓 | 約 16 kV (GOS-6103/GOS-6103C), 約 12kV (GOS-6112) | |||
| 刻度照明 | 連續可調 (GOS-6103/GOS-6103C) | |||
| Z 軸輸入 | 耦合 : DC;感度 : 5V 或以上;輸入電壓 : 30V(直流加交流峰值) 在 1kHz 或以下;頻寬 : DC ~ 5MHz | |||
| 垂直系統 | ||||
| 感度 | 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 順序) | |||
| 感度準確度 | < 3% (顯示在中間 5格的位置) | |||
| 連續可調垂直感度 | 連續可調至 1/2.5 或小于面板設定值 | |||
| 頻寬 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) | |||
| 上升時間 | 3.5nS (2mV/DIV : 17.5 nS) | |||
| 訊號延遲 | 可觀察前緣 | |||
| 輸入電壓 | 400V (直流加交流峰值) 在 1kHz 或以下 | |||
| 輸入耦合 | AC, DC, GND | |||
| 輸入阻抗 | 1MΩ+2% // 約 25pF | |||
| 垂直模式 | CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. | |||
| 頻寬限制 | 20MHz | |||
| 共模拒斥比 (CMRR) | 50kHz 時為 50:1 或更好 | |||
| 動態范圍 | 在 60MHz 時為 8 格；在 100MHz 時為 6 格 (GOS-6112);在 100MHz 時為 8 格 (GOS-6103/GOS-6103C) | |||
| 水平系統 | ||||
| 水平模式 | MAIN(A), ALT, DELAY(B) | |||
| A (主要的) 掃描時間 | 50nS ~ 0.5S/DIV, 連續可調 (UNCAL) | |||
| B (延遲) 掃描時間 | 50nS ~ 50mS/DIV | |||
| 準確度 | + 3% (在 x 10 MAG 為 + 5%) | |||
| 掃描放大 | x 10 (掃描時間 5nS/DIV) | |||
| Hold Off 時間 | 可變動 | |||
| 延遲時間 | 1μS ~ 5S | |||
| 延遲抖動 | 1:20000 或更小 | |||
| 交替分離 | 可變動 | |||
| 觸發 | ||||
| 觸發模式 | AUTO, NORM, TV | |||
| 觸發源 | CH1, CH2, LINE, EXT | |||
| 觸發耦合 | AC.DC, HFR, LFR | |||
| 觸發斜率 | "+" 或 "-" 極性或 TV 同步極性 | |||
| 觸發感度 | 模式 | 頻率 | 內部 | 外部 |
| AUTO | 10Hz~20MHz | 0.35 DIV | 50 mV | |
| 20MHz~100MHz | 1.5 DIV | 150 mV | ||
| NORM | DC~20MHz | 0.35 DIV | 50 mV | |
| 20MHz~100MHz | 1.5 DIV | 150 mV | ||
| TV | sync signal | 1 DIV | 200 mVpp | |
| TV 訊號同步 | TV-V, TV-H | |||
| 外部輸入電壓 | 400V (直流加交流峰值) 在 1kHz | |||
| 外部輸入阻抗 | 1MΩ + 5%, // 約 25pF | |||
| X-Y 操作 | ||||
| 模式 | X 軸 : 可選擇 CH1, CH2, EXT;Y 軸 : 可選擇 CH1, CH2, CH1 and CH2 | |||
| 感度準確度 | 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5% | |||
| X 軸頻寬 | DC ~ 500kHz (-3dB) | |||
| 相位差 | 3o or less from DC ~ 50kHz | |||
| 輸出訊號 | ||||
| 觸發訊號輸出 | 電壓 : 約 25mV/DIV into 50Ω頻率響應 : DC ~ 10MHz | |||
| 校正端子輸出 | 1kHz 方波, 2Vpp+2% | |||
| 光標讀值功能 | ||||
| 量測功能 | ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ | |||
| 分辨率 | 1/100 DIV | |||
| 有效游標范圍 | Vertical: + 3DIV ; Horizontal: + 4DIV | |||
| 面板設定顯示 | 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND;水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO;觸發 : source, coupling, slope, level, TV-V, TV-H;其它 : X-Y, lock, save/recall MEM 0-9(GOS-6103 / GOS-6103C) | |||
| 自動量測功能(GOS-6103C) | ||||
| 量測功能 | FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 極性以觸發斜率選擇) | |||
| 顯示位數 | 6 位數小數 | |||
| 頻率范圍 | 50Hz ~ 100MHz | |||
| 準確度 | 1kHz ~ 100MHz : +0.01%；50Hz ~ 1kHz : +0.05% | |||
| 量測感度 | >2 格 (量測電源取自 CH1 及 CH2 的同步訊號源) | |||
| 特殊功能 | ||||
| TIME/DIV 自動換檔 | Provided (GOS-6103/GOS-6103C) | |||
| 面板設定儲存及呼叫 | 10 組 (GOS-6103/GOS-6103C) | |||
| 面板設定值鎖定 | Provided | |||
| 使用電源 | ||||
| AC 100V/120V/ 230V + 10%, 50/60Hz | ||||
| 附件 | ||||
| 電源線 x 1,操作手冊 x 1,測棒 (10:1/1:1) x 2 | ||||
| 尺寸及重量 | ||||
| 310(寬) x 150(高) x 455(長) mm;約 9 公斤 | ||||
