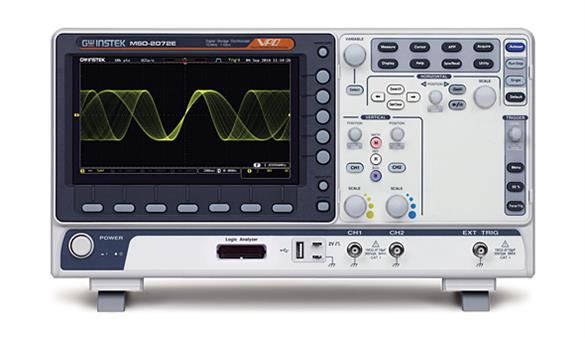

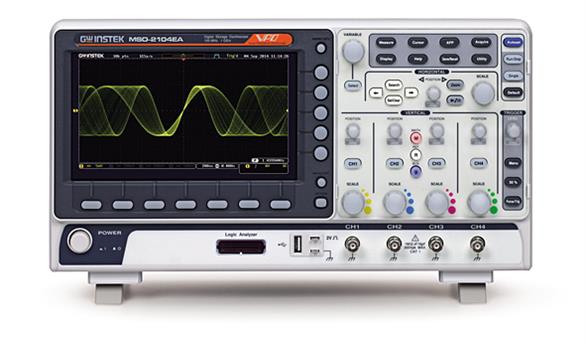

MSO-2000E系列示波器產品詳細規格
200/100/70MHz頻寬選擇；2或4通道
MSO-2000E機種具備16通道邏輯分析儀功能
MSO-2000EA 機種具備16通道邏輯分析儀功能與雙通道25MHz任意波形信號產生器
每通道1GSa/s實時取樣率(2通道機種)；1GSa/s實時取樣率(4通道機種)
標準10M存儲器深度及VPO波形顯示技術
波形更新率高達 120,000 次/秒
8 " WVGA TFT LCD 顯示
MSO-2000EA 機種提供頻率響應分析（FRA）功能
1M點的FFT，提供更高的頻域分辨率量測
高通及低通數字濾波器功能
29,000分段存儲器及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串列總線觸發與譯碼功能
資料紀錄功能可追蹤長達100小時的信號變化
支持遠端網絡儲存功能
快速選型
| 型號 | 帶寬 | 存儲深度 | 通道數 | 數字通道 | 信號源 | 標配接口 |
| MSO-2102E | 100MHz | 每通道10M | 2 | 16 | × | USB/LAN |
| MSO-2104E | 100MHz | 每通道10M | 4 | 16 | × | USB/LAN |
| MSO-2202E | 200MHz | 每通道10M | 2 | 16 | × | USB/LAN |
| MSO-2204E | 200MHz | 每通道10M | 4 | 16 | × | USB/LAN |
| MSO-2102EA | 100MHz | 每通道10M | 2 | 16 | √ | USB/LAN |
| MSO-2104EA | 100MHz | 每通道10M | 4 | 16 | √ | USB/LAN |
| MSO-2202EA | 200MHz | 每通道10M | 2 | 16 | √ | USB/LAN |
| MSO-2204EA | 200MHz | 每通道10M | 4 | 16 | √ | USB/LAN |
| 詳細規格 | ||||||
| MSO-2072E(A) | MSO-2074E(A) | MSO-2102E(A) | MSO-2104E(A) | MSO-2202E(A) | MSO-2204E(A) | |
| 通道 | 2ch+Ext | 4ch | 2ch+Ext | 4ch | 2ch+Ext | 4ch |
| 頻寬 | DC~70MHz(-3dB) | DC~100MHz(-3dB) | DC~200MHz(-3dB) | |||
| 上升時間 | 5ns | 3.5ns | 1.75ns | |||
| 頻寬限制 | 20MHz | 20MHz | 20M/100MHz | |||
| 垂直系統 | ||||||
| 分辨率 | 8 bit:1mV~10V/div | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 輸入阻抗 | 約 1MΩ// 16pF | |||||
| 度 | ±(3%) 當 2mV/div 或更大檔位時±(5%)當選用 1mV/div 檔位時 | |||||
| 極性 | 正向 與 反向 | |||||
| 輸入電壓 | 300Vrms, CAT I | |||||
| 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V；50mV/div ~ 200mV/div : ±5V；500mV/div ~ 2V/div : ±25V；5V~10V/div : ±250V | |||||
| 波形信號處理 | +, -, ×, ÷, FFT, FFTrms ,使用者定義的表達公式. FFT:1Mpts；FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris. | |||||
| 觸發系統 | ||||||
| 來源 | CH1* ,CH2*, CH3, CH4, Line, EXT**2 通道機型 | |||||
| 觸發模式 | Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence | |||||
| 觸發類型 | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate,tme out, Event-Delay(1~65535 events), Time-Delay(Duration,4nS~10S), Bus | |||||
| 觸發延遲時間 | 4ns~10s | |||||
| 耦合選項 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |||||
| 觸發靈敏度 | 1div | |||||
| 外部觸發 | ||||||
| 范圍 | ±15V | |||||
| 靈敏度 | DC ~ 100MHz Approx. 100mV100MHz ~ 200MHz Approx. 150mV | |||||
| 輸入阻抗 | 1MΩ±3%~16pF | |||||
| 水平系統 | ||||||
| 范圍 | 1ns/div ~ 100s/div (1-2-5 increments)ROLL: 100ms/div ~ 100s/div | |||||
| 前置觸發 | 10 div | |||||
| 后置觸發 | 2,000,000 div | |||||
| 度 | 在任何 ≥ 1 ms 間格中為±50 ppm | |||||
| 實時取樣率 | :1GSa/s (4通道型號) 每通道 1GSa/s (2通道型號) | |||||
| 存儲器深度 | 10Mpts | |||||
| 擷取模式 | 一般 ,平均 ,峰值檢測 ,單次 | |||||
| 峰值檢測 | 2ns (typical) | |||||
| 平均模式 | 可選 2 to 256 | |||||
| X-Y 模式 | ||||||
| X-軸輸入 | 通道 1; 通道 3**只提供于4通道機型 | |||||
| Y-Axis Input | 通道 2; 通道 4**只提供于4通道機型 | |||||
| 相位移 | 100kHz 時 ±3° | |||||
| 游標與量測系統 | ||||||
| 游標 | Amplitude, Time, Gating available;Unit:Seconds(s),Hz(1/s) ,Phase(degree) ,Ration(%) | |||||
| 自動量測 | 36 種: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase ,Cursors measurement | |||||
| 控制面板功能 | ||||||
| 自動計數 | 6 位計數器,范圍由 2Hz 至額訂頻寬 | |||||
| 自動設定 | 單一按鍵自動設定有通道的垂直及水平觸發系統 ,提供undo Autoset 以回復到自動設定前的狀況 | |||||
| 儲存設定 | 20 組 | |||||
| 儲存波形 | 24 組 | |||||
| 顯示系統 | ||||||
| 顯示器 | 8" TFT LCD WVGA 彩色顯示 | |||||
| 顯示分辨率 | 800 水平像素 × 480 垂直像素 (WVGA) | |||||
| 差補點方式 | Sin(x)/x | |||||
| 波形顯示方式 | 點, 矢量, 可調累積 (16ms~4s),無限累積 | |||||
| 波形更新率 | 每秒 120,000 波形 | |||||
| 顯示格線 | 8 x 10 格 | |||||
| 顯示模式 | YT ;XY | |||||
| 界面 | ||||||
| USB Port | USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1 | |||||
| 以太網絡(LAN) Port | RJ-45 connector, 10/100Mbps with HP Auto-MDIX | |||||
| Go-NoGo BNC | 5V/10mA TTL 開集極輸出 | |||||
| Kensington安全鎖 | 背面安全插槽連接至標準Kensington-style lock. | |||||
| 邏輯分析儀規格 | ||||||
| 取樣率 | 每通道 1GSa/s | |||||
| 存儲器深度 | 每通道10M pts (max) | |||||
| 輸入通道 | 16 Digital (D15 - D0) | |||||
| 觸發類型 | Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus | |||||
| 臨界值分組 | D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds | |||||
| 臨界值選擇 | TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined | |||||
| 使用者定義的臨界值范圍 | ±5V | |||||
| 輸入電壓 | ±40 V | |||||
| 小驅動電壓 | ±250 mV | |||||
| 垂直分辨率 | 1 bit | |||||
| 任意波形產生器規格 (只提供于MSO-2000EA ) | ||||||
| 通道數 | 0:00:00 | |||||
| 取樣率 | 200 Msa/s | |||||
| 垂直分辨率 | 14 bits | |||||
| 頻率 | 25 MHz | |||||
| 標準波形 | Sine, Square, Pulse, Ramp, DC, Noise | |||||
| 內建的任意波形 | Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac | |||||
| 輸出范圍 | 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω | |||||
| 輸出分辨率 | 1mV | |||||
| 輸出準確度 | 2% (1 kHz) | |||||
| 偏移范圍 | ±2.5 V, HighZ;±1.25 V, 50 Ω | |||||
| 偏移分辨率 | 1mV | |||||
| 正弦波 | ||||||
| 頻率范圍 | 100mHz to 25MHz | |||||
| 平坦度 | ±0.5 dB( relative to 1kHz) | |||||
| 諧波失真 | -40 dBc | |||||
| 總諧波失真 | 0:14:24 | |||||
| 信號/噪聲比 | 40 dB | |||||
| 方波/脈波 | ||||||
| 頻率范圍 | 100mHz to 15MHz | |||||
| 上升/下降時間 | <15ns | |||||
| 過沖 | <3% | |||||
| 占空比 | Square:50%;Pulse:0.4%~99.6% | |||||
| 小脈波寬度 | 30 ns | |||||
| 抖動 | 500 ps | |||||
| 斜波 | ||||||
| 頻率范圍 | 100mHz~1MHz | |||||
| 線性度 | 0:14:24 | |||||
| 對稱性 | 0 to | |||||
| 其他功能 | ||||||
| 多國語言 | Available | |||||
| 操作環境 | Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C. | |||||
| 在線說明 | Available | |||||
| 時鐘 | Time and Date ,Provide the Date/Time for saved data | |||||
| 尺寸與重量 | ||||||
| 尺寸 | 384mmX208mmX127.3mm | |||||
| 重量 | 3 kg | |||||
