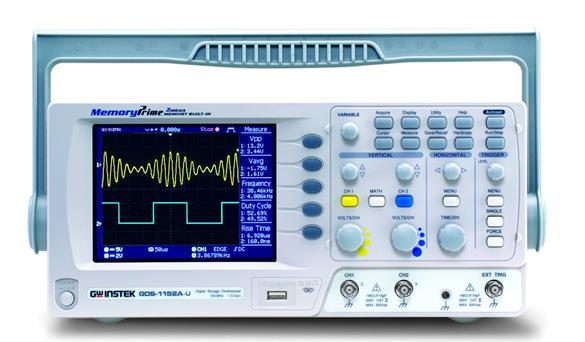

GDS-1000A-U系列示波器產品詳細規格
2通道, 150 / 100 / 70 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣率
內2M大記憶體
垂直電壓提供: 2mV~10V/div范圍
水平時間掃描范圍1ns~50s/div
全系列5.6" 彩色無亮點TFT LCD
數學運算提供+, -, x, FFT, FFTrms, Zoom FFT
支持27項自動量測功能
USB Host&USB Device接口
Go/NoGo功能
數據記錄器
終身保固
快速選型
| 型號 | 帶寬 | 采樣率 | 存儲深度 | 通道數 | 標配接口 |
| GDS-1072A-U | 70MHz | 1GSa/s | 2M | 2 | USB |
| GDS-1102A-U | 100MHz | 1GSa/s | 2M | 2 | USB |
| GDS-1152A-U | 150MHz | 1GSa/s | 2M | 2 | USB |
| 詳細規格 | |||
| GDS-1072A-U | GDS-1102A-U | GDS-1152A-U | |
| 垂直系統 | |||
| 通道數 | 2 | 2 | 2 |
| 帶寬 | DC ~ 70MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升時間 | <約5ns | <約3.5ns | <約2.3ns |
| 靈敏度 | 2mV/div ~ 10V/div (1-2-5 步進) | ||
| 度 | ±(3% x |讀出數值|+0.1 div + 1mV) | ||
| 輸入耦合 | AC, DC & 接地 | ||
| 輸入阻抗 | 1MΩ±2%, ~15pF | ||
| 極性 | 正向 ，反向 | ||
| 輸入 | 300V (DC+AC peak), CATII | ||
| 波形信號處理 | + , - , x, FFT, FFTrms, Zoom FFT | ||
| 偏移范圍 | 2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V | ||
| 帶寬限制 | 20MHz (-3dB) | ||
| 觸發系統 | |||
| 觸發源 | CH1 , CH2 , 電源, 外部觸發 | ||
| 觸發模式 | 自動, 普通, 單次, TV, 邊沿, 脈寬 | ||
| 觸發耦合 | AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 | ||
| 靈敏度 | DC ~ 25MHz : 約 0.5div 或 5mV | ||
| 外部觸發 | |||
| 范圍 | ±15V | ||
| 靈敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV | ||
| 輸入阻抗 | 1MΩ±2% , ~ 15pF | ||
| 輸入 | 300V (DC AC peak) , CATII | ||
| 水平系統 | |||
| 掃瞄范圍 | 1ns/div ~ 50s/div (1-2.5-5 步進); 滾動模式 : 250ms/div ~ 50s/div | ||
| 顯示模式 | 主時基, 窗口, 窗口放大, 滾動, X-Y | ||
| 準確度誤差 | ±0.01% | ||
| 前置觸發 | 10 div | ||
| 后置觸發 | 1000 div | ||
| X-Y 模式 | |||
| X-軸輸入 | 通道 1 | ||
| Y-軸輸入 | 通道 2 | ||
| 相位移 | ±3° 在 100kHz | ||
| 信號獲取系統 | |||
| 實時采樣率 | 1GSa/s | ||
| 等效采樣率 | 25GSa/s | ||
| 垂直分辨率 | 8bit | ||
| 記錄長度 | 2 Mega點 | ||
| 獲取模式 | 采樣, 峰值偵測, 平均 | ||
| 峰值測量 | 10ns (500ns/div ~ 10s/div) | ||
| 平均次數 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||
| 游標及測量系統 | |||
| 電壓測量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||
| 時間測量 | 頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比 | ||
| 延遲測量 | 8種時間延遲量測 | ||
| 游標測量 | ΔVΔT | ||
| 計頻器 | 分辨率: 6 位度: ±2%信號源:除視頻觸發模式下，有可用觸發源 | ||
| 控制面板功能 | |||
| 自動設定 | 自動調整垂直系統，水平系統，觸發電平 | ||
| 存儲 | 高達15組面板設定 | ||
| 波形存儲 | 15 組波形 | ||
| 顯示系統 | |||
| TFT LCD | 5.7英吋 | ||
| 顯示分辨率 | 234 x 320 點 | ||
| 顯示格線 | 8 x 10 格 | ||
| 顯示亮度 | 可調整 | ||
| 接口 | |||
| USB Device | USB1.1 & 2.0 全速兼容 (不支持印表機和FLASH閃存) | ||
| USB Host | 圖像 (BMP), 波形數據 (CSV), 和面板設定 (SET) | ||
| 電源 | |||
| 電壓范圍 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自動選擇 | ||
| 其他功能 | |||
| 多國語言選單 | 有 | ||
| 即時幫助 | 有 | ||
| 附件 | |||
| 用戶手冊 x 1 | |||
| 電源線 x 1 | |||
| GTP-150A-2 探棒(10:1/1:1) x 2 | |||
| 尺寸和重量 | |||
| 310(W) x 142(H) x 140(D)mm約 2.5kg | |||
