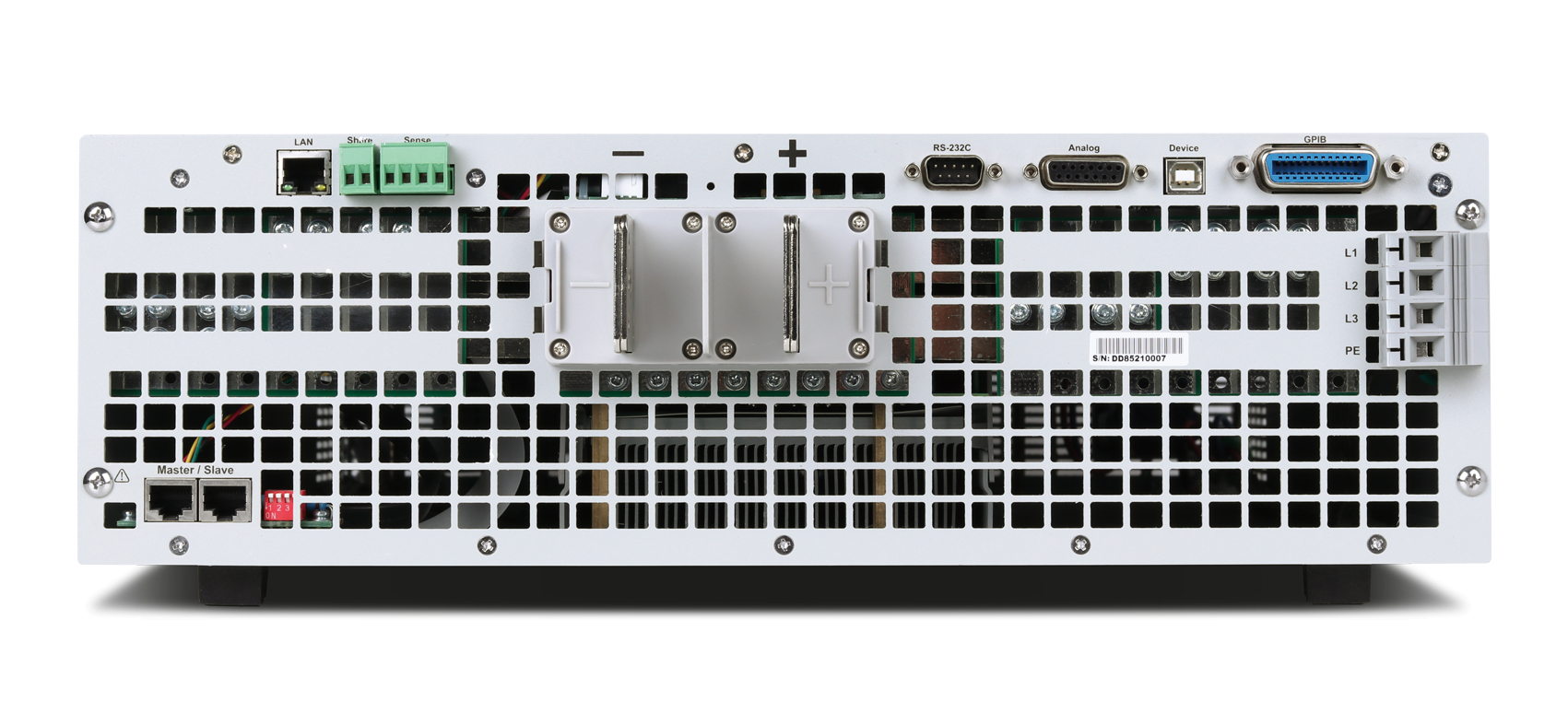

圖片僅供參考,產品以實物為準
TH6680-120-05 可編程大功率雙向直流電源產品詳細規格
技術參數
TH6680-120-05
TH6680-240-10
TH6680-360-15
額定輸出（電源模式）
功率
0-5kW
0-10kW
0-15kW
電壓
0-80V
0-80V
0-80V
電流
0-120A
0-240A
0-360A
內阻
0.02-25Ω
0.01-13Ω
0.006-10Ω
額定輸入（負載模式）
功率
0-5kW
0-10kW
0-15kW
電壓
0-80V
0-80V
0-80V
電流
0-120A
0-240A
0-360A
內阻
0.02-25Ω
0.01-13Ω
0.006-10Ω
負載調節率 *1
電壓
≤0.05%FS
≤0.05%FS
≤0.05%FS
電流
≤0.15%FS
≤0.15%FS
≤0.15%FS
功率
≤0.75%FS
≤0.75%FS
≤0.75%FS
電源調節率 *2
電壓
≤0.02%FS
≤0.02%FS
≤0.02%FS
電流
≤0.05%FS
≤0.05%FS
≤0.05%FS
功率
≤0.05%FS
≤0.05%FS
≤0.05%FS
設定值解析度
電壓
10mV
10mV
10mV
電流
0.1A
0.1A
0.1A
功率
1W
1W
1W
內阻
0.001Ω
0.001Ω
0.001Ω
回讀值解析度
電壓
10mV
10mV
10mV
電流
0.1A
0.1A
0.1A
功率
1W
1W
1W
內阻
0.001Ω
0.001Ω
0.001Ω
設定值精度
12月(25℃±5℃)
電壓
≤0.1%FS
≤0.1%FS
≤0.1%FS
電流
≤0.2%FS
≤0.2%FS
≤0.2%FS
功率
≤1%FS
≤1%FS
≤1%FS
內阻
≤阻值的1%±1%電流
回讀值精度
12月(25℃±5℃)
電壓
≤0.2%FS
≤0.2%FS
≤0.2%FS
電流
≤0.2%FS
≤0.2%FS
≤0.2%FS
功率
≤1%FS
≤1%FS
≤1%FS
內阻
≤阻值的1%±1%電流
紋波與噪聲
(20Hz-2MHz)
差模電壓
≤200mVp-p and 16mVrms
≤320mVp-p and 25mVrms
≤320mVp-p and 25mVrms
差模電流
≤80mArms
≤160mArms
≤240mArms
動態恢復時間
(50%-負載)
≤1.5ms（恢復到100mv以內的）
遠程感測補償
≤0.5%FS
電源裝換效率
≤93%
能量回饋效率
≤93%
體積和重量
外殼尺寸(WxHxD) mm
430×133×703.5
整體尺寸(WxHxD)mm
483×133×793.5
重量（凈重）
18.5kg 25.5kg 32.5kg 供電電源
342VAC-528VAC，44-66Hz
