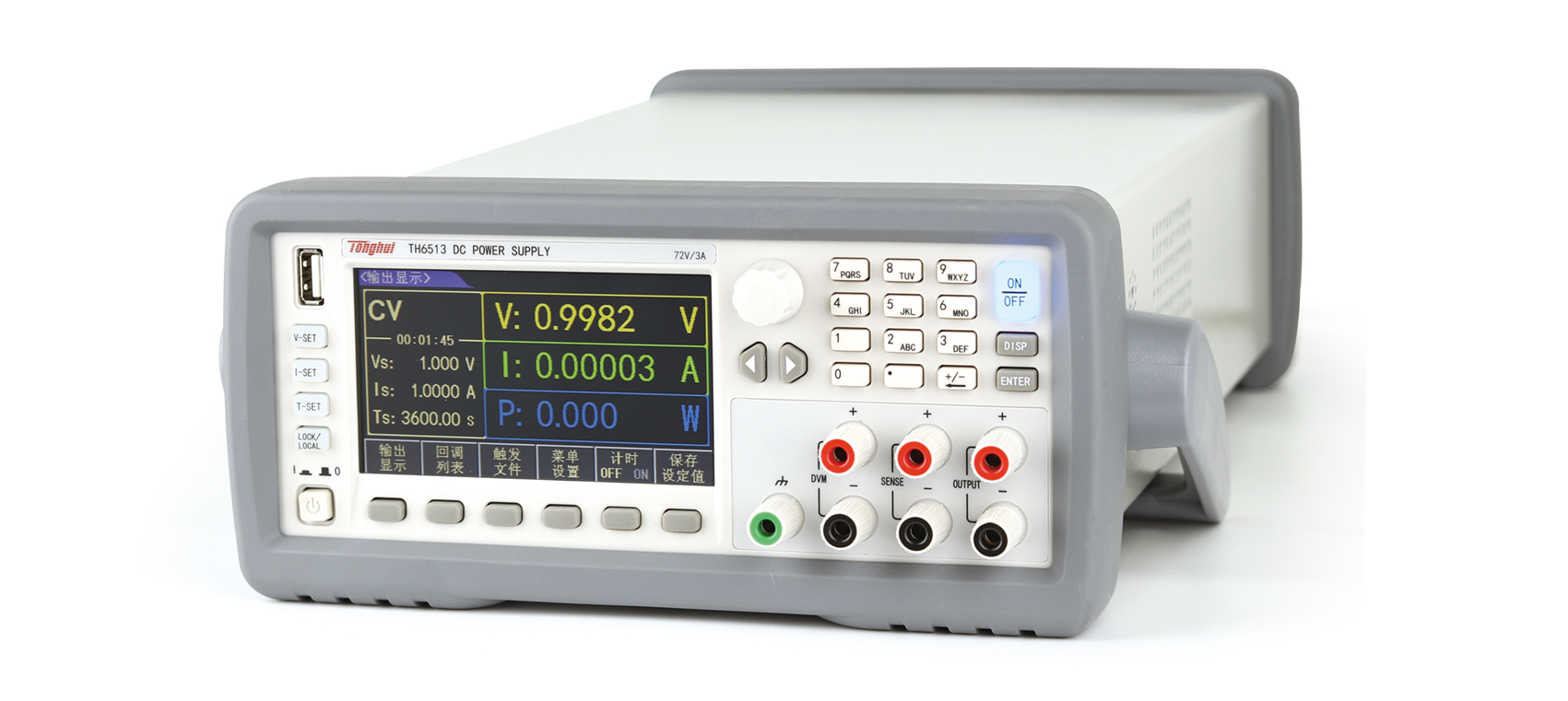

圖片僅供參考,產品以實物為準
TH6513 高精度可編程線性直流電源產品詳細規格
技術參數
參數
TH6501
TH6502
TH6503
TH6511
TH6512
TH6513
額定輸出
電壓
0-20V
0-32V
0-72V
0-20V
0-32V
0-72V
電流
0-5A
0-3A
0-1.5A
0-10A
0-6A
0-3A
功率
100W
96W
108W
200W
192W
216W
負載調節率
電壓
≤0.01%+2mV
電流
≤0.05%+1.5mA
電源調節率
電壓
≤0.01%+1mV
電流
≤0.05%+1mA
設定值解析度
電壓
1mV
電流
0.1mA
回讀值解析度
電壓
0.1mV
電流
0.01mA
設定精度12月(25℃±5℃)
電壓
≤0.03%+3mV
電流
≤0.05%+2mA
回讀精度12月(25℃±5℃)
電壓
≤0.02%+3mV
電流
≤0.05%+2mA
≤0.05%+2.5mA
紋波和噪聲(20Hz-20MHz)
差模電壓
≤3mVp-p and 1mVrms
≤4mVp-p and 1mVrms
差模電流
＜3mArms
＜4mArms
動態恢復時間(50%- LOAD) 恢復到75mv以內的時間
＜200us
上升時間
10%-90%
＜20ms
下降時間
90%-10%
＜200ms
＜250ms
＜150ms
＜200ms
＜250ms
＜150ms
過壓保護
范圍(典型值)
1-19V
1-31V
1-71V
1-19V
1-31V
1-71V
精度(典型值)
±(設定值*0.5%+0.5V)
響應時間(典型值)
<10ms
DVM(DC)
顯示值精度
±0.02%+10mv
顯示分辨率
0.1mv
輸入差模電壓范圍
0-40Vpk
輸入共模電壓范圍
0-30Vpk
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004C | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 大電流測試線纜 | TH26035D | ||||
| 大電流測試線纜 | TH26035E | ||||
