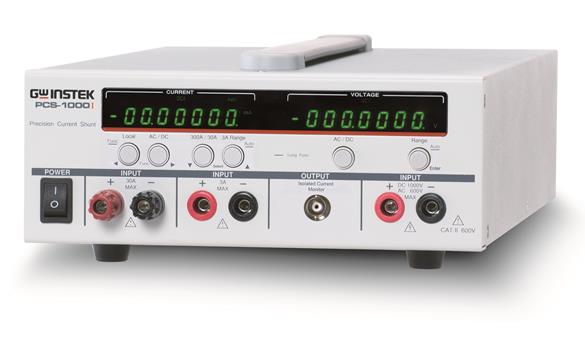

PCS-1000I電流分流器產品詳細規格
1/2數字電壓、電流測量分辨率
同時電流與電壓測量
五段電流測量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A
交流電壓測量: 200mV/ 2V/ 20V/ 200V/ 600V
直流電壓測量: 200mV/ 2V/ 20V/ 200V/ 1000V
標配: USB& GPIB
CE
快速選型
| 型號 | 交直流電流檔位 | 交流電壓檔位 | 直流電壓檔位 | 接口 |
| PCS-1000I | 30mA/300mA/3A/30A/300A | 200mV/2V/20V/200V/600V | 200mV/2V/20V/200V/1000V | USB/GPIB |
| 詳細規格 | |||
| 直流特性 | |||
| 直流電壓 | |||
| 檔位 | 1 Year 23 ℃ ± 5 ℃ | 溫度系數/℃ | |
| 200.0000 mV | 0.0050 + 0.0035 | 0.0005 + 0.0005 | |
| 2.000000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 20.00000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 200.0000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 1000.000 V | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |
| 準確度 : ± (% of 讀值 + % of 檔位)電壓文件位輸入阻抗: 10M? 有電壓文件位 | |||
| 直流電流 | |||
| 檔位 | 電阻壓降 | 23 ℃ ± 5 ℃ @1年 | 溫度系數/℃ |
| 30.00000 mA | <0.4 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 mA | <0.5 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 3.000000 A | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 30.00000 A *1 | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 A*1 | <0.8 V | 0.02 + 0.005 | 0.001 + 0.002 |
| 準確度 : ± (% of 讀值 + % of 檔位) | |||
| 隔離輸出直流電流準確度 | |||
| 檔位 | 解晰度( 6 1/2) | 直流 準確度 | 溫度系數/℃ |
| 30.00000 mA | 0.00001mA | 0.1 + 0.05 | 0.001 |
| 300.0000 mA | 0.0001mA | 0.1 + 0.05 | 0.001 |
| 3.000000 A | 0.000001A | 0.1 + 0.05 | 0.001 |
| 30.00000 A *1 | 0.00001A | 0.1 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.0001A | 0.2 + 0.05 | 0.001 |
| 準確度 : ± (% of 輸出值 + % of 滿刻度)滿刻度電流時的輸出電壓 = 3V | |||
| 交流特性 | |||
| 有效值交流電壓 | |||
| 檔位 | 頻率 | 23 ℃ ± 5 ℃ @1年 | 溫度系數/℃ |
| 200.0000 mV | 45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz | 0.5 + 0.05；1.0 + 0.05；2.0 + 0.10 | 0.005 + 0.005 |
| 2.000000 V | 0.005 + 0.005 | ||
| 20.00000 V | 0.005 + 0.005 | ||
| 200.0000 V | 0.005 + 0.005 | ||
| 600.000 V | 0.005 + 0.005 | ||
| 準確度 : ± (% of 讀值 + % of 檔位) | |||
| 有效值交流電流 | |||
| 檔位 | 頻率 | 23 ℃ ± 5 ℃ @1年 | 溫度系數/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.5 + 0.05；1.0 + 0.05 | 0.03 + 0.006 |
| 300.0000 mA | 0.03 + 0.006 | ||
| 3.000000 A | 0.03 + 0.006 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.03 + 0.006 |
| 300.0000 A *1 | 0.03 + 0.006 | ||
| 準確度 : ± (% of 讀值 + % of 檔位) | |||
| 監測-交流電流準確度 | |||
| 檔位 | 頻率 | 交流 準確度 | 溫度系數/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.2 + 0.05；0.5 + 0.05 | 0.001 |
| 300.0000 mA | 0.001 | ||
| 3.000000 A | 0.001 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.001 | ||
| 準確度 : ± (% of 輸出值 + % of 滿刻度)；滿刻度電流時的輸出電壓 = 3V；輸入電流必須大于該檔位滿刻度的10%以上，才能進行有效測量 | |||
| 一般 | |||
| 電源 | 100 V / 120 V / 220 V / 240 V ±10% | ||
| 輸入頻率 | 50/60 Hz | ||
| 操作環境 | Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃ | ||
| 儲存環境 | -40 ℃ to 70 ℃ | ||
| 功耗 | Max 35VA | ||
| 尺寸 | 210 mm (W) * 80 mm (H) * 390mm (D) | ||
| 重量 | Approximately 5 kg | ||
(本規格適用于熱機30分鐘后，且環境在18到28度C之間。)
*1 對于30A/300A檔位的準確度，需增加8 ppm/watt功率系數。
