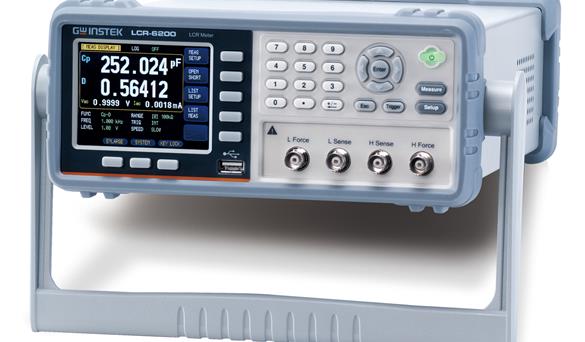

LCR-6000系列LCR-6002,LCR-6020,LCR-6100,LCR-6200,LCR-6300數字電橋產品詳細規格
3.5" 彩色LCD顯示屏
5個型號(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
測試頻率連續可調
基本準確度 : 0.05%
快測試速度25mS
可選擇全頻段或單點OPEN/SHORT
16種主/副參數測量組合可供選擇; 另外可選擇2個額外的監控參數 (即多一次可顯示4個不同的參數值)
提供DCR測量及內部直流偏壓(DC BIAS, ±2.5V)
具PASS/FAIL判斷
提供Auto Level Control 功能(ALC)
分選功能可提供9BIN,1AUX 10種分類
10個步驟的列表測試，可選擇不同頻率、電壓、電流條件

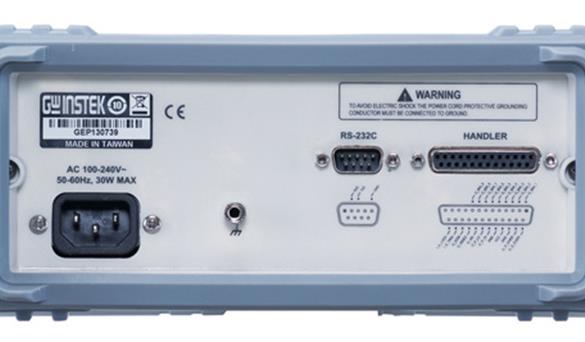

標準配備RS-232控制接口和Handler接口及USB儲存接口
體積小，利于配合自動化設備(2U,1/2 RACK)
快速選型
| 型號 | 測試頻率 | 基本精度 | 10個步驟測試功能 | USB存儲功能 | 標配接口 |
| LCR-6300 | 10Hz-300KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6200 | 10Hz-200KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6100 | 10Hz-100KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6020 | 10Hz-20KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6002 | 10Hz-2KHz | 0.05% | YES | YES | USB/RS-232 |
| 詳細規格 | |
| 測試頻率 | |
| LCR-6300 | 10Hz～300kHz(±0.01%) (4 位顯示) |
| LCR-6200 | 10Hz～200kHz(±0.01%) (4 位顯示) |
| LCR-6100 | 10Hz～100kHz(±0.01%) (4 位顯示) |
| LCR-6020 | 10Hz～20kHz(±0.01%) (4 位顯示) |
| LCR-6002 | 10Hz～2kHz(±0.01%) (4 位顯示) |
| 輸出阻抗 | |
| 30Ω / 50Ω / 100Ω 可選擇 | |
| 基本準確度 | |
| 慢速 / 中速 | 0.05% |
| 快速 | 0.10% |
| 測試速度 | |
| 快速: 25ms / 中速: 100ms / 慢速: 333ms | |
| 測試信號準位 | |
| 電壓 | 10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%) |
| 電流 | 100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax) |
| 直流偏壓 | |
| 內部 | ±2.5V (0.5%+0.005V) |
| 顯示范圍 | |
| R, X, |Z| | 0.00001Ω ~ 99.9999MΩ |
| G, B, |Y| | 0.01nS ~ 999.999S |
| L | 0.00001uH ~ 9999.99H |
| C | 0.00001pF ~ 9999.99mF |
| D | 0.00001 ~ 9.99999 |
| Q | 0.00001 ~ 99999.9 |
| θd | -179.999° ~ 179.999° |
| θr | -3.14159 ~ 3.14159 |
| DCR | 0.00001Ω ~ 99.9999MΩ |
| Δ% | -99999% ~ 99999% |
| 測試參數 | |
| 測試組合 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ |
| 監控參數(多2個可選擇/每次) | Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| 表列測試 | |
| 10 個步驟 | |
| 分選 | |
| 比較器 (9BIN,AUX:1BIN) | |
| 記憶組 | |
| 內部 – 面板設定 | 10個文件名 |
| 內部 – 量測數據 | 10000 Data(.csv) |
| USB儲存 | 10個文件名, 9999個Data檔案, 999個LCD畫面檔案 |
| 其他功能 | |
| 自動準位控制 (ALC) | ON/OFF |
| 平均 | 1~256次 |
| 觸發 | 內部 / 手動 / 外部 / Bus |
| 觸發延遲 | 0ms~60s |
| 判定功能 | PASS / FAIL |
| 畫面儲存 | 直接存入USB（Bmp格式） |
| 顯示屏 | |
| 3.5英寸LCD, RGB color (320x240) | |
| 界面 | |
| RS-232(SCPI), Handler, USB Host | |
| 使用電源 | |
| AC 90V-250V, 50-60Hz, Max. 30VA | |
| 尺寸及重量 | |
| 265(寬)x107(高)x312(長) mm, 約3公斤 | |
