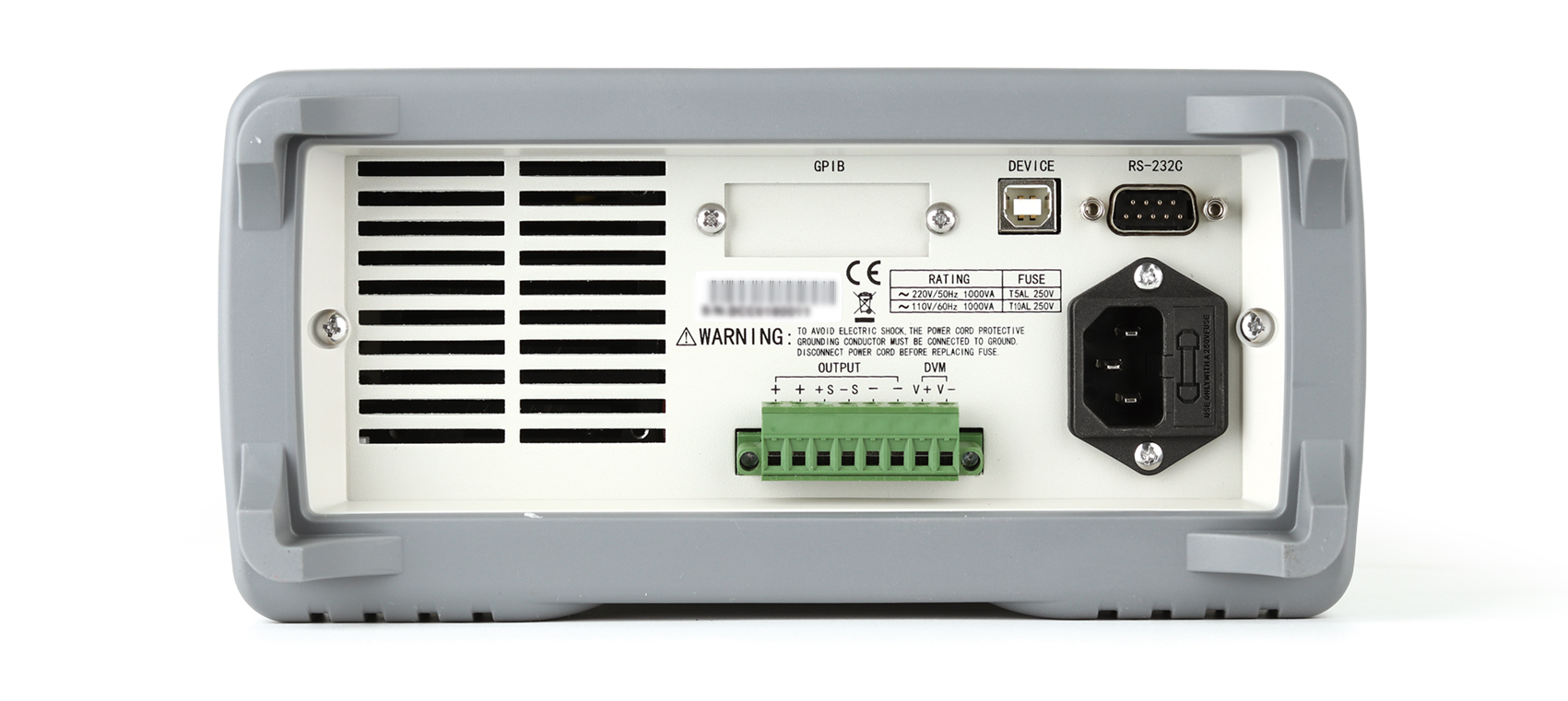

圖片僅供參考,產品以實物為準
TH6324 寬范圍可編程線性直流電源產品詳細規格
技術參數
參數
TH6301
TH6302
TH6303
TH6304
TH6312
TH6313
TH6314
TH6323
TH6324
額定輸出
電壓
20V
30V
60V
120V
30V
60V
120V
60V
120V
電流
30A
20A
10A
5A
30A
15A
6A
25A
10A
功率
200W
200W
200W
200W
360W
360W
360W
600W
600W
負載調節率≤
電壓
0.01%+20mV
0.01%+25mV
0.01%+10mV
0.01%+20mV
0.01%+20mV
0.01%+30mV
0.01%+8mV
0.01%+30mV
0.01%+25mV
電流
0.01%+20mA
0.01%+ 15mA
0.05%+4mA
0.05%+6mA
0.01%+20mA
0.05%+6mA
0.01%+6mA
0.1%+10mA
0.5%+10mA
電源調節率≤
電壓
0.01%+20mV
0.01%+ 20mV
0.01%+10mV
0.01%+20mV
0.01%+20mV
0.01%+30mV
0.01%+8mV
0.01%+30mV
0.01%+25mV
電流
0.01%+20mA
0.01%+ 15mA
0.05%+4mA
0.05%+6mA
0.01%+20mA
0.05%+6mA
0.01%+6mA
0.1%+10mA
0.5%+10mA
設定值解析度
電壓
1mV(＜100V), 10mV(＞100V)
電流
0.1mA(＜10A), 1mA(＞10A)
回讀值解析度
電壓
1mV(＜100V), 10mV(＞100V)
電流
0.1mA(＜10A), 1mA(＞10A)
設定精度12月（25°C±5°C)≤
電壓
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
電流
0.1%+30mA
0.1%+20mA
0.1%+10mA
0.1%+10mA
0.1%+30mA
0.1%+15mA
0.1%+20mA
0.1%+25mA
0.1%+25mA
回讀精度12月（25°C±5°C)≤
電壓
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
電流
0.1%+30mA
0.1%+20mA
0.1%+10mA
0.1%+10mA
0.1%+30mA
0.1%+15mA
0.1%+20mA
0.1%+25mA
0.1%+25mA
紋波和噪聲(20Hz20MHz）≤
差模電壓
≤15mVpp
≤15mVpp
≤8mVp-p
≤30mVp-p
≤15mVpp
≤15mVp-p
≤20mVpp
≤20mVp-p
≤50mVp-p
差模電流
≤10mArms
≤10mArms
≤6mArms
≤6mArms
≤12mArms
≤8mArms
≤12mArms
≤15mArms
≤15mArms
上升時間≤
10%-90%
≤100mS
≤100mS
≤150mS
≤200mS
≤100mS
≤200mS
≤150mS
≤150mS
≤150mS
下降時間≤
90%-10%
≤2S
≤2S
≤2S
≤3.5S
≤2S
≤2S
≤3.5S
≤2S
≤3.5S
DVM
顯示精度
0.05%+10mV
0.05%+10mV
0.03%+5mV
0.04%+30mV
0.05%+10mV
0.03%+5mV
0.05%+15mV
0.03%+5mV
0.03%+20mV
顯示分辨率
1mV
輸入電壓范圍
20V
30V
60V
120V
30V
60V
120V
60V
120V
存儲
10組觸發輸出，每組100個步驟，100組設定記憶
注：當測試端輸出電流大于10A時，不能使用帶香蕉插頭的測試線測試，請使用帶Y型或O型冷接線端子的測試線進行測試；也可以選用機箱后面板測試端進行測試。
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004C | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 大電流測試線纜 | TH26035D | ||||
| 大電流測試線纜 | TH26035E | ||||
