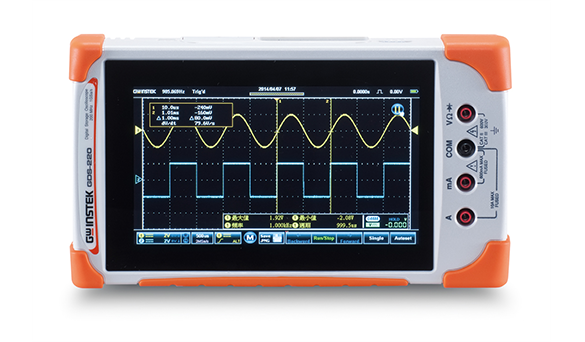

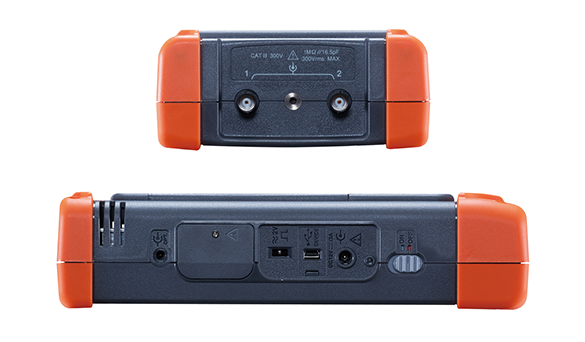

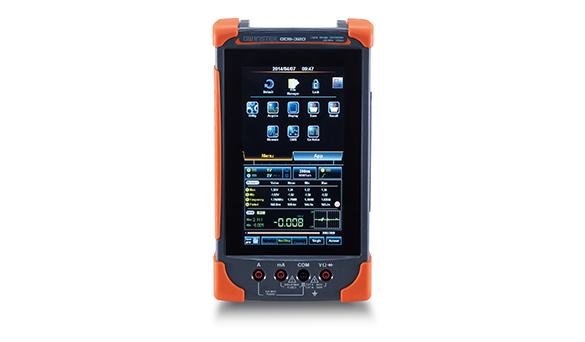

GDS-300 GDS-200手持?jǐn)?shù)字示波器產品詳細規格
快速選型
| 型號 | 帶寬 | 采樣率 | 存儲深度 | 溫度測量 | 標配接口 |
| GDS-307 | 70MHz | 1GSa/s | 每通道5M | √ | USB |
| GDS-310 | 100MHz | 1GSa/s | 每通道5M | √ | USB |
| GDS-320 | 200MHz | 1GSa/s | 每通道5M | √ | USB |
| GDS-207 | 70MHz | 1GSa/s | 每通道1M | × | USB |
| GDS-210 | 100MHz | 1GSa/s | 每通道1M | × | USB |
| GDS-220 | 200MHz | 1GSa/s | 每通道1M | × | USB |
| 詳細規格 | ||||||
| GDS-307 | GDS-310 | GDS-320 | GDS-207 | GDS-210 | GDS-220 | |
| 垂直 | ||||||
| 通道數 | 2 (BNC-Shield) | |||||
| 輸入阻抗 | 1MΩ±2%, 約16.5pf | |||||
| 輸入 | CAT II 300VRMS | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 帶寬 | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~200MHz (-3dB) | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~200MHz (-3dB) |
| 上升時間 | <5ns | <3.5ns | <1.75ns | <5ns | <3.5ns | <1.75ns |
| 靈敏度 | 2mV/div~10V/div (1-2-5步進) | |||||
| 度 | ±(3%讀值 + 0.1 div + 1mV) | |||||
| 帶寬限制 | 20MHz(-3dB) | |||||
| 極性 | 正常, 反向 | |||||
| 偏移位置范圍 | 2mV/div~50mV/div : ±0.4V；100mV/div~500mV/div : ±4V；1V/div~5V/div : ±40V；10V/div : ±300V | |||||
| 信號擷取 | ||||||
| 實時采樣率 | 1GSa/s | |||||
| 記錄長度 | 5M點/CH | 1M點/CH | ||||
| 擷取模式 | 平均: 2~256波形；峰值偵測: 10ns；sinc(x)/x或ET | |||||
| 顯示波形 | 30,000 wfms | |||||
| 觸發 | ||||||
| 觸發源 | Ch1 或 Ch2 | |||||
| 觸發模式 | Auto, Normal, Single, Force | |||||
| 觸發類型 | Edge, Pulse Width, Video, Alternate | |||||
| 觸發釋抑 | 10ns ~ 10s | |||||
| 耦合 | AC, DC, LFR, HFR, NR | |||||
| 靈敏度 | DC~25MHz: 約0.5div 或 5mV；25MHz~70/100/200MHz: 約1.5div 或 15mV； | |||||
| 水平 | ||||||
| 檔位 | 5ns~100s/Div (1-2-5步進) | |||||
| 滾動 | 100ms/div ~ 100s/div | |||||
| 前置觸發 | 10 div max | |||||
| 后置觸發 | 1,000 div max(與時基有關) | |||||
| 度 | ±20ppm over any > 1ms時間間隔 | |||||
| XY模式 | ||||||
| 相位移 | ±3° 在100KHz | |||||
| 光標和測量 | ||||||
| 光標 | 光標間的電壓差(△V), 光標間的時間差(△T), 頻率測量(1/△T) | |||||
| 自動測量 | 36組 | |||||
| 自動計數 | 6位. 范圍: 2Hz~額定帶寬 | |||||
| 自動設置 | 有 | |||||
| 溫度測量 | ||||||
| 有 | 無 | |||||
| 其它 | ||||||
| 多國語言菜單 | 有 | |||||
| 在線幫助 | 有 | |||||
| 時間和時鐘 | 有 | |||||
| 電池 | ||||||
| 電池 | Li-polymer 6100mA/hr, 7.4V (內置) | |||||
| 充電時間 | 2.0小時(75%) | |||||
| 工作時間 | 4.1小時, 與工作環境有關 | |||||
| 探棒補償 | ||||||
| 2V, 1KHz, 50%占空比 | ||||||
| 接口 | ||||||
| USB | USB Device (Isolation) | |||||
| 內部閃存盤 | 120MB | 64MB | 64MB | 64MB | 64MB | 64MB |
| 顯示 | ||||||
| 類型 | 7'' | 7 inch | 7 inch | 7 inch | 7 inch | 7 inch |
| 顯示分辨率 | 480 x 800像素 | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels |
| 顯示方向 | 橫屏/豎屏 | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait |
| 背光控制 | 手動調節, ECO模式 | |||||
| 觸摸面板 | 電容性 | |||||
| DMM | ||||||
| 數字位數 | 50,000位 | 5000位 | ||||
| CAT II 600VRMS, CAT III 300VRMS | ||||||
| DC電壓 檔位 | 50mV, 500mV, 5V, 50V, 500V, 1000V 6檔 | |||||
| 度 | 50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位)；1000V, ±(0.1% + 5位) | 50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位) | ||||
| 輸入電阻 | 10MΩ | |||||
| DC電流 檔位 | 50mA, 500mA, 10A 3檔 | |||||
| 度 | 50mA,500mA, 2檔 , ±(0.1% + 5位)；10A, ±(0.5% + 5位) | 50mA,500mA,10A, ±(0.5% + 5位) | ||||
| AC電壓 檔位 | 50mV,500mV, 5V, 50V, 700V 5檔 | |||||
| 度 | 50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz | |||||
| AC電流 檔位 | 50mA, 500mA,10A 3檔 | |||||
| 度 | 50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz；10A ±(3% + 15位)在50Hz~1KHz 測量范圍>10mA*測量范圍>10mA | |||||
| 電阻 檔位 | 500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5檔 | |||||
| 度 | 500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位)；5MΩ, ±(0.5% + 5位) *測量范圍50Ω~5MΩ | |||||
| 二極管測試 | 順向電壓 1.5V, 開路電壓 2.8V | |||||
| 持續蜂鳴 | < 15 Ω | |||||
| 功能 | Auto Range, Max, Min, Hold, Trend polt | |||||
| 功率適配器 | ||||||
| 電源電壓 | AC 100V~240V, 48~63Hz, 功率損耗40W；DC輸出: 12V/3A, Double Shield | |||||
| 選配 | ||||||
| 差分探棒 | 雙通道, 40MHz, CAT II 600V | |||||
| 尺寸&重量 | ||||||
| 240(W) ×136(H) ×60(D) mm；約1.5Kg | ||||||
| 規格變動恕不另行通知 DS300200GD1DH | ||||||
