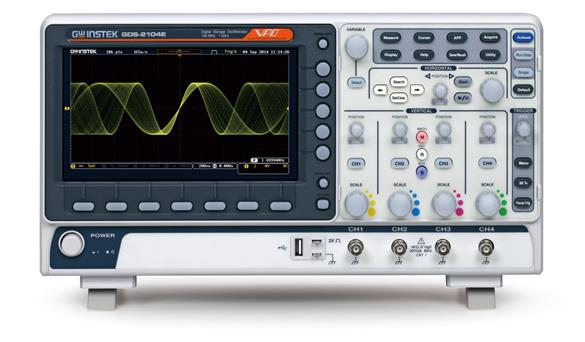

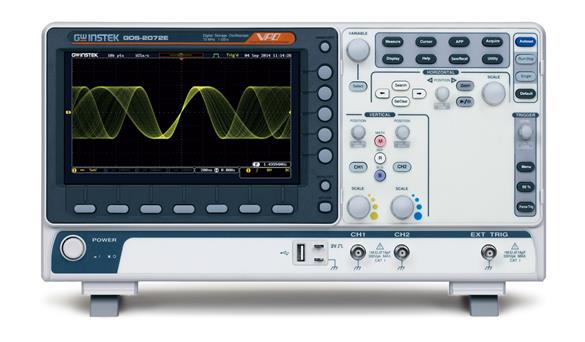

GDS-2000E系列GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E數字存儲示波器產品詳細規格
快速選型

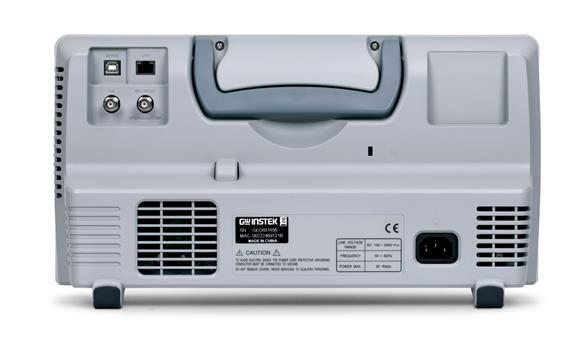

| 型號 | 帶寬 | 采樣率 | 存儲深度 | 通道數 | 標配接口 |
| GDS-2204E | 200MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-2202E | 200MHz | 1GSa/s | 每通道10M | 2 | USB/LAN |
| GDS-2104E | 100MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-2102E | 100MHz | 1GSa/s | 每通道10M | 2 | USB/LAN |
| 詳細規格 | ||
| GDS-2104E GDS-2102E | GDS-2204E GDS-2202E | |
| 垂直系統 | ||
| 通道 | 4CH 2CH | 4CH 2CH |
| 帶寬 | DC~100MHz (-3dB) | DC~200MHz (-3dB) |
| 上升時間 | 3.5ns | 1.75ns |
| 帶寬限制 | 20MHz | |
| 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | |
| 輸入耦合 | AC, DC, GND | |
| 輸入阻抗 | 1MΩ// 16pF | |
| 度 | 當2mV/div 或更大檔位時 ,度為±(3% X |讀值| + 0.1div + 1mV)當1mV/div 時 ,度為±(5% X |讀值| + 0.1div + 1mV) | |
| 極性 | 正向 &反向 | |
| 輸入電壓 | 300V (DC+AC Peak), CAT I | |
| 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V | |
| 波形信號處理 | +, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | |
| 觸發系統 | ||
| 來源 | CH1 ,CH2, CH3,CH4, Line, EXT( 僅2ch機種） | |
| 觸發模式 | 自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN, LIN) | |
| 觸發延遲時間 | 10ns ~ 10s | |
| 耦合選項 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |
| 靈敏度 | 1 div | |
| 外部觸發 | ||
| 范圍 | ±15V | |
| 靈敏度 | DC ~ 100MHz 約. 100mV | |
| 輸入阻抗 | 1MΩ±3%// 16pF | |
| 水平系統 | ||
| 范圍 | 1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div | |
| 前置觸發 | 10 div | |
| 后置觸發 | 2,000,000 div | |
| 度 | 在任何 ≥ 1 ms 的間格中為±50 ppm | |
| 采樣系統 | ||
| 實時取樣率 | 每通道1GSa/s | |
| 記錄長度 | 每通道10Mpts | |
| 獲取模式 | 一般, 平均, 峰值檢測, 單次 | |
| 峰值偵測 | 2ns (典型值) | |
| 平均模式 | 可選則2至256次 | |
| X-Y 模式 | ||
| X 軸輸入 | 通道 1，3 | |
| Y 軸輸入 | 通道 2，4 | |
| 相位移 | 100kHz 時±3° | |
| 光標& 量測系統 | ||
| 游標 | 可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%) | |
| 自動量測 | 36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | |
| 自動計數 | 6 位計數器,范圍由2Hz至額定帶寬 | |
| 控制面板 功能 | ||
| 自動設定 | 單一按鍵自動設定有信道的垂直、水平及觸發系統 | |
| 儲存設定 | 20組 | |
| 儲存波形 | 24組 | |
| 顯示系統 | ||
| 顯示器 | 8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA) | |
| 插補點方式 | Sin(x)/x 及等效取樣 | |
| 波形顯示方式 | 點, 向量, 可調累積 (16ms~4s), 無限累積 | |
| 波形更新率 | 每秒 120,000次波形更新（MAX） | |
| 顯示模式 | YT ; XY | |
| 顯示網格線 | 8 x 10 格 | |
| 接口 | ||
| USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | |
| 以太網絡 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX | |
| Go-NoGo BNC | 5V /10mA TTL 開集極輸出 | |
| 安全鎖孔 | 機器背面提供標準Kensington安全插槽 | |
| 電源&其他 | ||
| 線性電壓范圍 | 交流 100V~240V ,48Hz~63Hz 自動選取 | |
| 多國語言 | 提供 | |
| 聯機幫助 | 提供 | |
| 時鐘 | 提供儲存數據的時間與日期 | |
| 尺寸及重量 | 380(W) X 220(H) X145(D) mm, 約2.8kg | |
