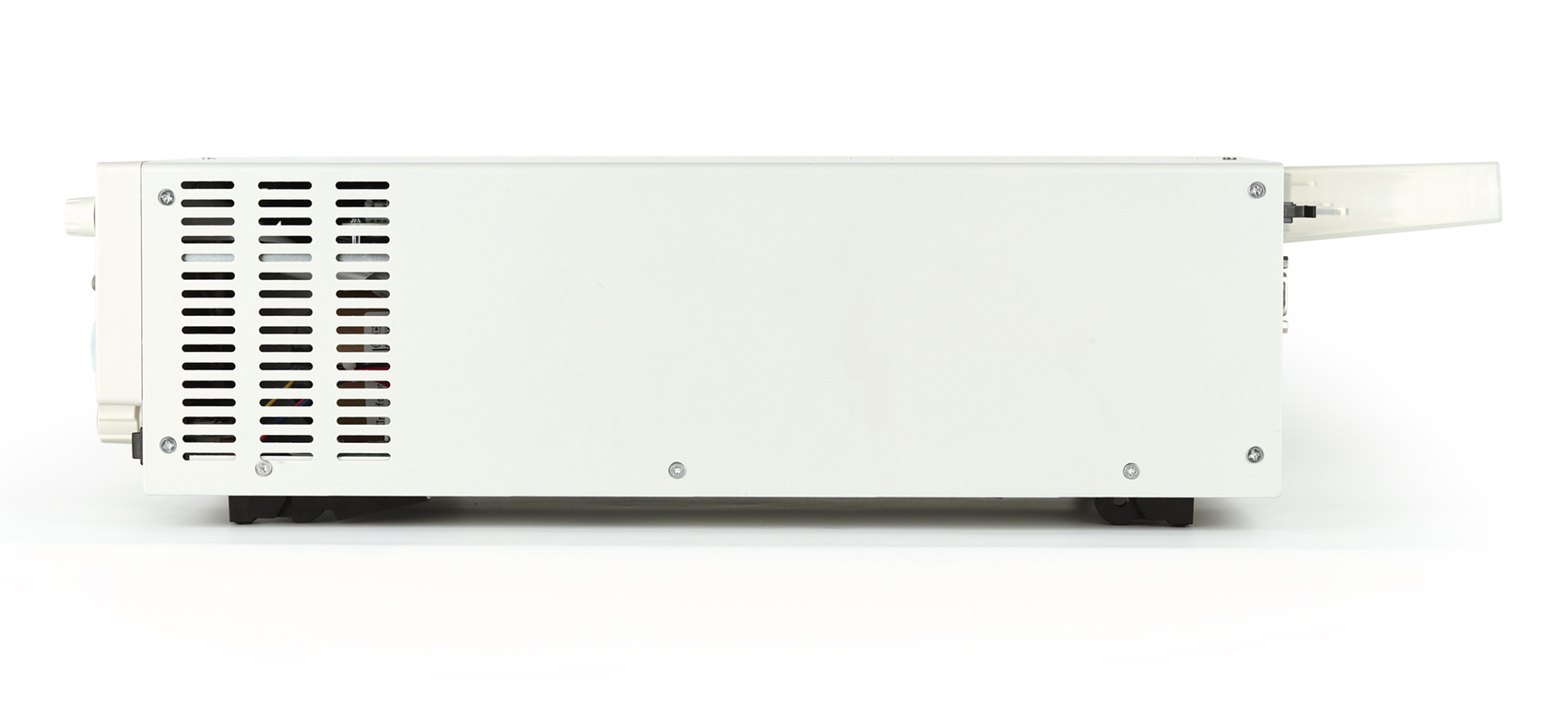

圖片僅供參考,產品以實物為準
TH8201 可編程直流電子負載產品詳細規格
技術參數
型號
TH8201
輸入功率
175W
輸入電壓
150V
輸入電流
0-40A
靜態模式
恒定電流（CC）、恒定電阻（CR）、恒定電壓（CV）、恒定功率（CP)
小操作電壓
1.5V@0.4A
1.5V@4A
1.5V@40A
恒定電壓
（CV）
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
恒定電流
（CC）
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
精度
0.1%+0.1%FS.
恒定電阻
（CR）
量程
0.04Ω-40Ω
量程
0.4Ω-400Ω
量程
4.0Ω-4000Ω
分辨率
精度
Vin/Rset*0.2%+0.2%FS
恒定功
率（CP)
量程
0-1.75W
分辨率
0.175mW
量程
0-17.5W
分辨率
1.75mW
量程
0-175W
分辨率
17.5mW
精度
0.3%+0.3%FS
Von&Voff
控制
Von&Voff
CC/CR/CP
精度
0.2%FS
高級模式
動態負載模式、動態頻率掃描、模擬LED測試、電池測試、時間量測、功率點追蹤測試、OCPT測試、OVPT測試、OPPT測試、正弦波測試、列表測試、自動測試。
動態模式-定電流模式
小工作電壓
1.5V
頻率
范圍
100Hz-50kHz/0.01Hz-1kHz
精度
1μs/1ms+100ppm
占空比
1-99%(少上升時間受控)
斜率
量程
0.08A/ms
-0.04A/μs
分辨率
0.1mA/μs
量程
0.8A/ms-
0.4A/μs
分辨率
0.1mA/μs
量程
8A/ms -4A/μs
分辨率
1mA/μs
精度
10%±20μs
小上升時間
10μs
電流
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
測量（回讀）
電壓
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
電流
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
精度
0.1%+0.1%FS
功率
量程
0-1.75W
分辨率
0.175mW
量程
0-17.5W
分辨率
1.75mW
量程
0-175W
分辨率
17.5mW
精度
0.3%+0.3%FS
自動測試
步驟
100/Program
時間
0.1m-30s(Resolution:0.1ms)
負載設置
參考靜態模式
分檔參考
電壓/電流/功率
外部波形(20kHZ)-恒定電流模式
電流
0-400mA
0-4A
0-40A
電平
0-10V
精度
0.5%F.S.
保護功能
過功率保護
(OPP)
√
過電流保護
(OCP)
√
過電壓保護
(OVP)
√
過溫度保護
(OTP)
√
逆壓報警（REV）
√
欠壓保護（UVP）
√
其他功能
電流監測
√
短路功能
定電流(CC)
電流量程
定電壓(CV)
電壓量程
定電阻(CR)
0.015Ω至4kΩ

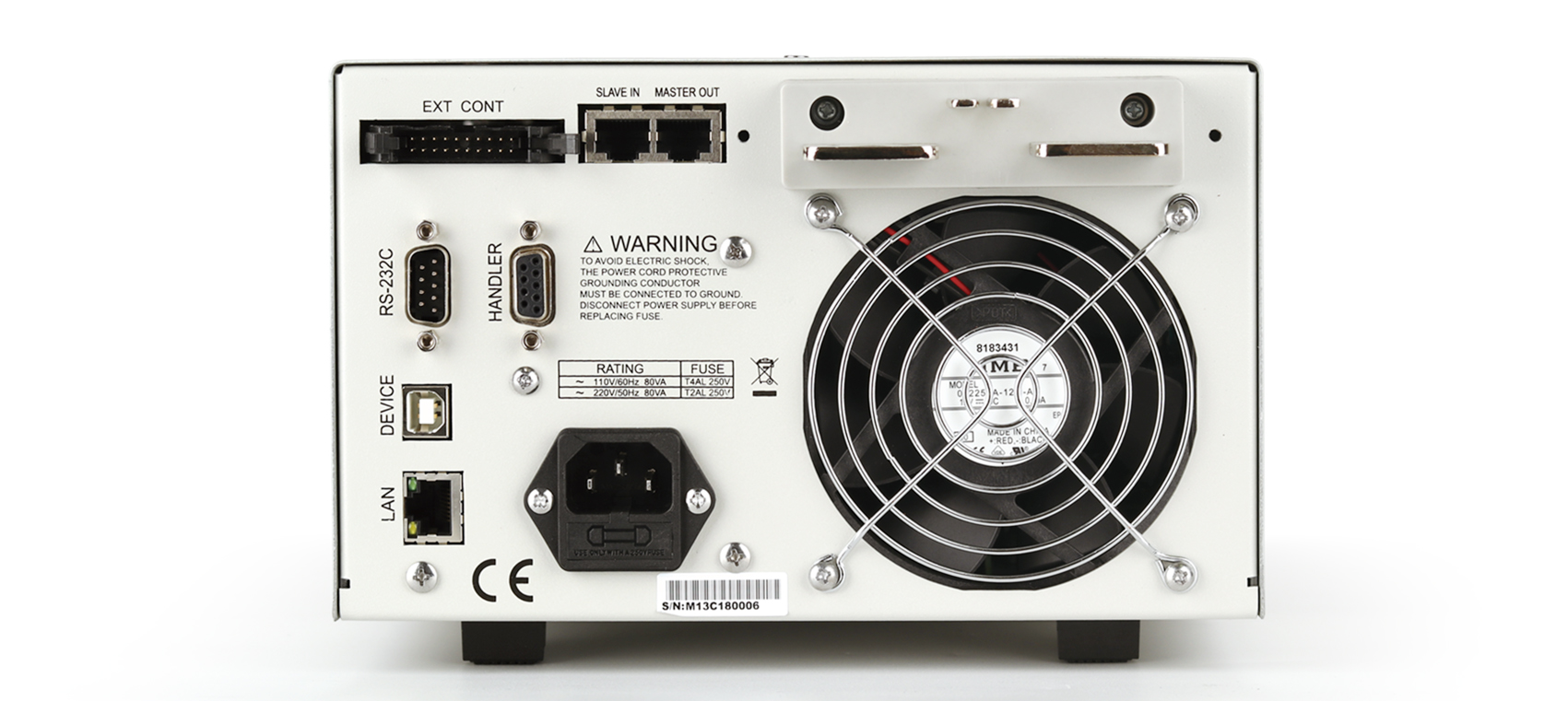

接口
網口
√
Handler口
√
USB Host
√
USB Device
√
并聯接口
√
供電和安全
供電電源
110/220VAC
市電頻率
50/60Hz
安全
CE
環境和溫度
工作溫度
0-40℃
存儲溫度
-20-80°C
尺寸和重量
尺寸
215*129*479mm
重量
7.8kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
