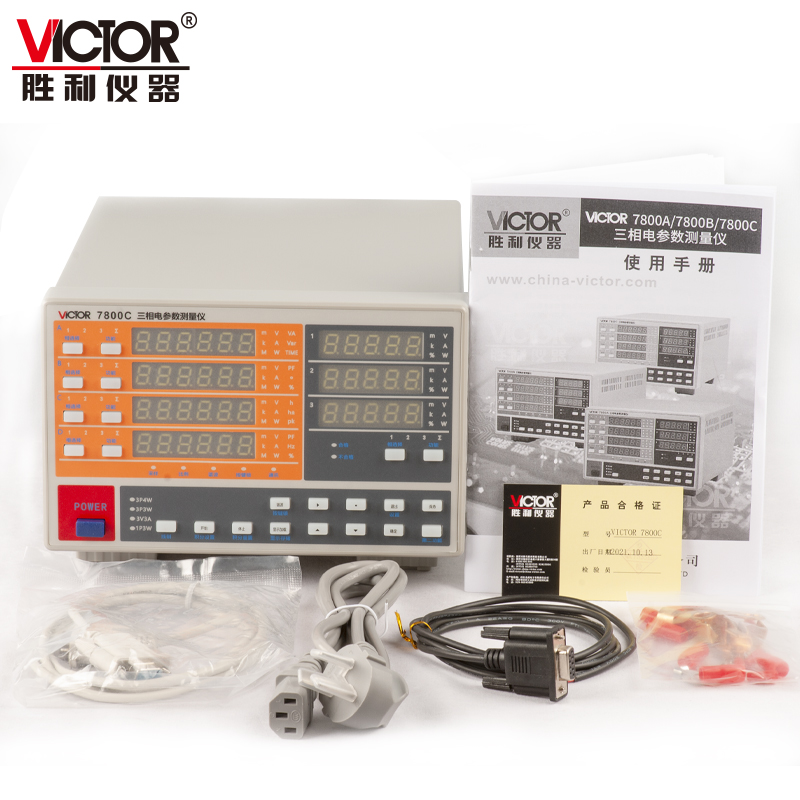

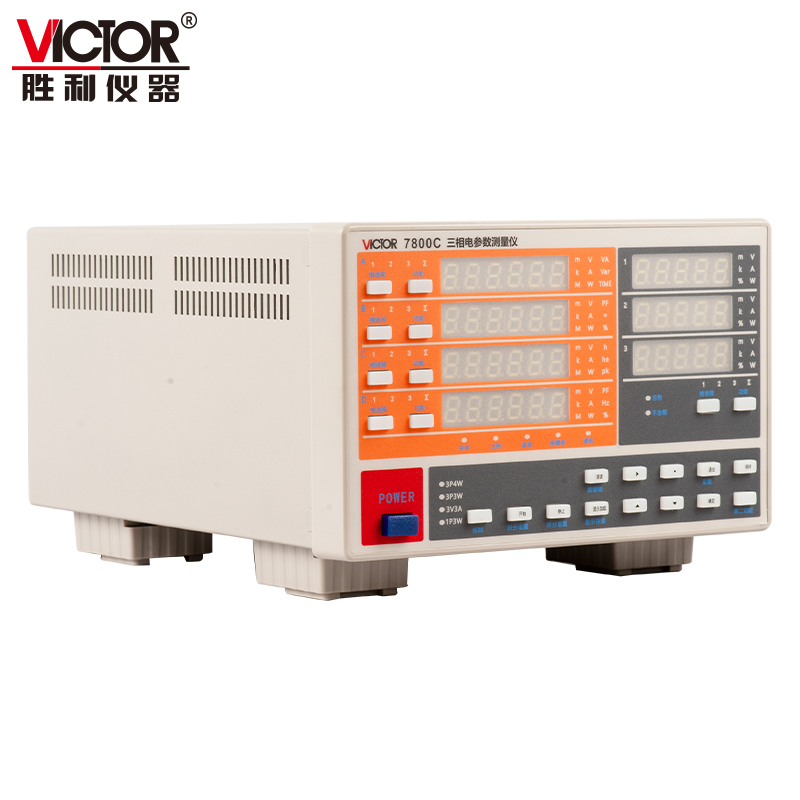

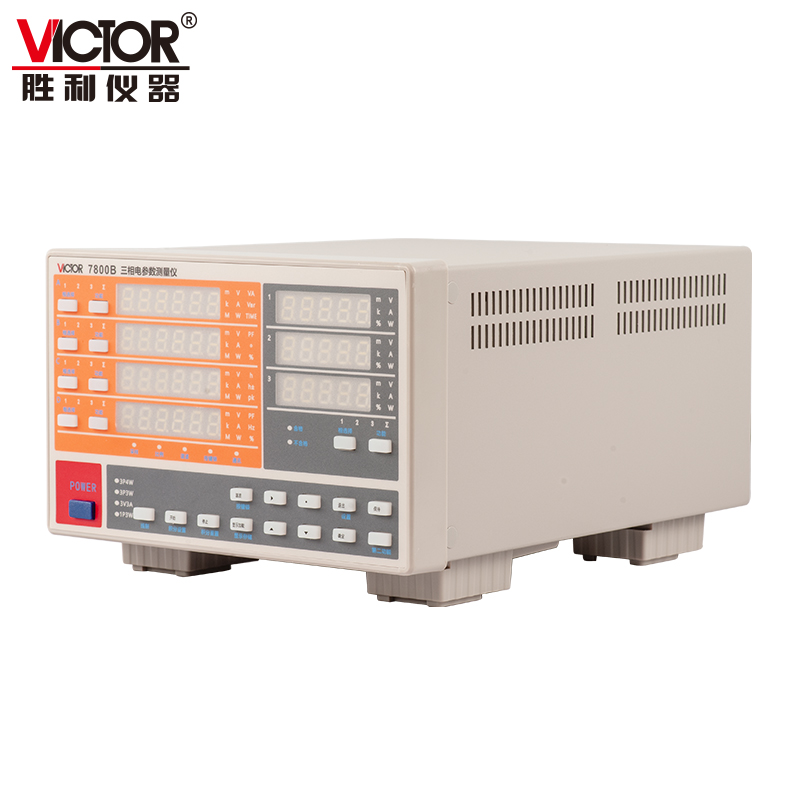

圖片僅供參考,產品以實物為準
VICTOR 7800A/7800B/7800C 三相電參數測量儀產品詳細規格
應用領域：
適用于家電、機電、汽車以及變頻電器、馬達電機等的維修或生產檢測領域。
產品特點：
1.左四窗口、右三窗口同時數字顯示各相的多項參數，直觀方便；
2.多種測量接線方式選擇，使用靈活方便；
3.測信號數值均為真有效值，對于波形失真的信號同樣適用；
4.儀器內部雙重看門狗設計，復雜環境不死機，可靠性更高；
5.其中VICTOR 7800B/VICTOR 7800C具有具備電能積分功能、諧波分析功能；
6.其中VICTOR 7800B/VICTOR 7800C具有RS-232C/RS485 串行口通訊功能。
技術規格
基本功能 | 測量范圍 | |||
型號 | VICTOR 7800A | VICTOR 7800B | VICTOR 7800C | |
電壓 U | 10.0 ～ 600.0V | 10.0～1000.0V | ||
電流 I | 0.01 ～ 40.0A | 0.01 ～ 60.0A | ||
有功功率 P | 電壓量程*電流量程 | |||
功率因數 PF | -1.000～1.000 | |||
電壓頻率 fU | 45.00-65.00Hz | |||
諧波 | 1-50次、精度等級：B級IEC61000-4-7 | |||
電能 E | 0～999999 MWh/0～-99999 MWh | |||
積分時間 T | 99999h | |||
特殊功能 | ||||
信號輸入 | 電壓電流均為浮置輸入 | |||
阻抗 | 電壓輸入阻抗約 600kΩ、電流輸入阻抗約4mΩ | |||
測量信號峰值 | 電壓電流均為量程的 1.3倍 | |||
采樣速率 | 8000 次/s，采樣周期約 125μs，24 位，電壓、電流同時采樣 | |||
校零方式 | 開機自動校零 | |||
線路濾波 | 固定為 2kHz | |||
數據更新 | 數據計算周期 0.05s～1s可設 | |||
顯示方式 | 7 個窗口，白色LED 顯示 | |||
整機功耗 | <15VA | |||
通訊接口 | 標配RS232／485 | |||
報警(ALARM) | 報警ON/OFF，出廠默認為：OFF | |||
