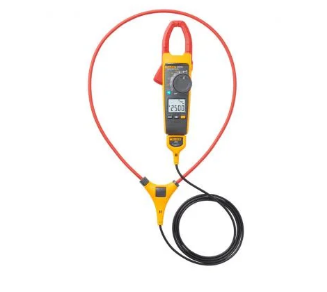

采用 iFlex? 的 Fluke 376 FC 真均方根交流/直流鉗形表產品詳細規格
產品規格: 采用 iFlex? 的 Fluke 376 FC 真均方根交流/直流鉗形表
| 通用技術規格 | ||
| 通過夾鉗的交流電流 | ||
| 量程 | 999.9 A | |
| 分辨率 | 0.1 A | |
| 度 | 2% ± 5 位（10 Hz 至 100 Hz） | |
| 2.5% ±5 位 (100-500 Hz) | ||
| 波峰因數 (50 Hz/60 Hz) | 3（500 A 時） | |
| 2.5（600 A 時） | ||
| C.F. > 2 時增加 2% | ||
| 通過柔性電流探頭的交流電流 | ||
| 量程 | 2500 A | |
| 分辨率 | 0.1 A (≤ 600 A) | |
| 1 A (≤ 2500 A) | ||
| 度 | 3% ±5 位 (5 – 500 Hz) | |
| 波峰因數 (50/60Hz) | 3.0（1100 A 時） | |
| 2.5（1400 A 時） | ||
| 1.42（2500 A 時） | ||
| C.F. > 2 時增加 2% | ||
| 位置靈敏度 | ||
 | ||
| i2500-10 Flex | i2500-18 Flex | |
| A | ||
| 距離 | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) |
| 誤差 | ±0.5 % | ±0.5 % |
| B | ||
| 距離 | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) |
| 誤差 | ±1.0 % | ±1.0 % |
| C | ||
| 距離 | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) |
| 誤差 | ±2.0 % | ±2.0 % |
| 測量不確定度假定中間的主要導線處于位置、無外部電場或磁場且處于工作溫度范圍內。 | ||
| 直流電流 | ||
| 量程 | 999.9 A | |
| 分辨率 | 0.1 A | |
| 度 | 2% ± 5 位 | |
| 交流電壓 | ||
| 量程 | 1000 V | |
| 分辨率 | 0.1 V (≤600.0 V) | |
| 1 V (≤1000 V) | ||
| 度 | 1.5% ± 5 位（20 Hz 至 500 Hz） | |
| 直流電壓 | ||
| 量程 | 1000 V | |
| 分辨率 | 0.1 V (≤600.0 V) | |
| 1 V (≤1000 V) | ||
| 度 | 1% ± 5 位 | |
| 毫伏直流 | ||
| 量程 | 500.0 mV | |
| 分辨率 | 0.1 mV | |
| 度 | 1% ± 5 位 | |
| 頻率（通過夾鉗） | ||
| 量程 | 5.0 Hz 至 500.0 Hz | |
| 分辨率 | 0.1 Hz | |
| 度 | 0.5% ± 5 位 | |
| 觸發電平 | 5 Hz 至 10 Hz，≥10 A | |
| 10 Hz 至 100 Hz，≥5 A | ||
| 100 Hz 至 500 Hz，≥10 A | ||
| 頻率（通過柔性電流探頭） | ||
| 量程 | 5.0 Hz 至 500.0 Hz | |
| 分辨率 | 0.1 Hz | |
| 度 | 0.5% ± 5 位 | |
| 觸發電平 | 5 Hz 至 20 Hz，≥25 A | |
| 20 Hz 至 100 Hz，≥20 A | ||
| 100 Hz 至 500 Hz，≥25 A | ||
| 電阻 | ||
| 量程 | 60 kΩ | |
| 分辨率 | 0.1 Ω (≤600 Ω) | |
| 1 Ω (≤6000 Ω) | ||
| 10 Ω (≤60 kΩ) | ||
| 度 | 1% ± 5 位 | |
| 電容 | ||
| 量程 | 1000 μF | |
| 分辨率 | 0.1 μF (≤ 100 μF) | |
| 1 μ F (≤ 1000 μF) | ||
| 度 | 1% ± 4 位 | |
| 機械規格 | ||
| 任何端子和接地之間的電壓 | 1000 V | |
| 電池 | 2 AA，NEDA 15A，IEC LR6 | |
| 工作溫度 | -10 °C 至 +50 °C | |
| 存放溫度 | -40 °C 至 +60 °C | |
| 工作濕度 - 非冷凝 (< 10 °C) | ≤90% RH（10 °C 至 30 °C） | |
| ≤75% RH（30 °C 至 40 °C） | ||
| ≤45% RH（40 °C 至 50 °C） | ||
| 工作海拔 | 2000 m | |
| 存放海拔 | 12000 m | |
| 尺寸（長 x 寬 x 高） | 249 x 85 x 45 mm | |
| 重量 | 395 g | |
| 鉗口開度 | 34 mm | |
| 柔性電流探頭直徑 | 7.5 mm | |
| 柔性電流探頭電纜長度 （端部到電線接頭） | 1.8 m | |
| 安全性 | IEC 61010-1，污染等級 2 | |
| IEC 61010-2-032：CAT III 1000 V / CAT IV 600 V | ||
| IEC 61010-2-033：CAT III 1000 V / CAT IV 600 V | ||
| IP 防護等級 | IEC 60529：IP30，無操作 | |
| 無線電頻率 FCC ID | T68-FBLE IC：6627A-FBLE | |
| 電磁兼容性 (EMC) | ||
| 國際標準 | IEC 61326-1：便攜式，電磁環境，IEC 61326-2-2 | |
| CISPR 11：第 1 組，A 類 | ||
| 第 1 組：設備有意產生和/或使用導通耦合射頻能量，這是設備自身內部運行的必要條件。 | ||
| A 類：儀器適用于非家庭使用以及未直接連接到為住宅建筑物供電的低電壓網絡的任意設備中。由于傳導干擾和輻射干擾，在其他環境中可能難以保證電磁兼容性。此設備連接至測試對象后，產生的輻射可能會過 CISPR 11 規定的水平。 | ||
| 韓國 (KCC) | A 類設備（工業廣播和通訊設備） | |
| A 類：本產品符合工業電磁波設備的要求，銷售商或用戶應注意這一點。本設備旨在用于商業環境中，而非家庭環境。 | ||
| 美國 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 條規定，本產品為免檢設備。 | |
| 溫度系數 | 高于 28 °C 或低于 18 °C 時，每攝氏度增加準確度的 0.1 倍 | |
