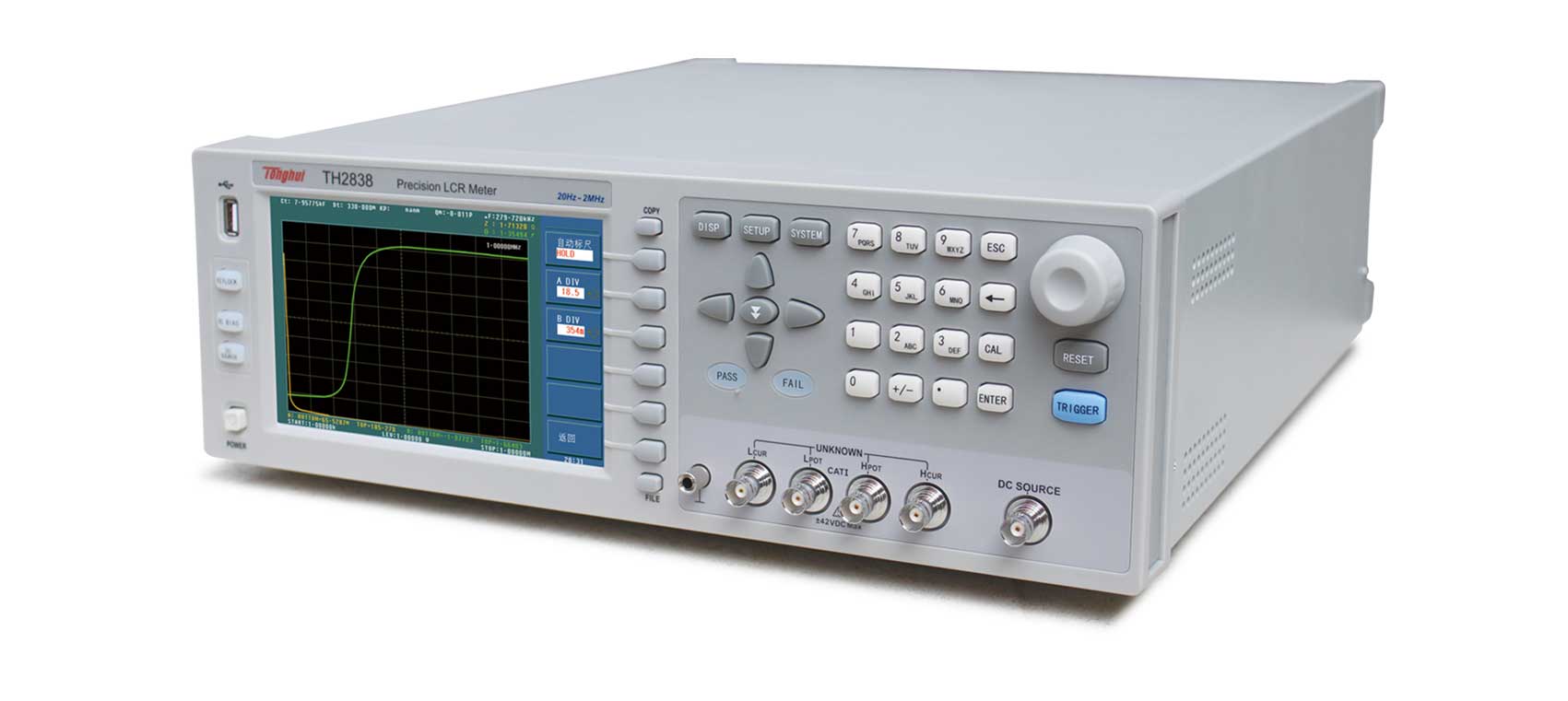

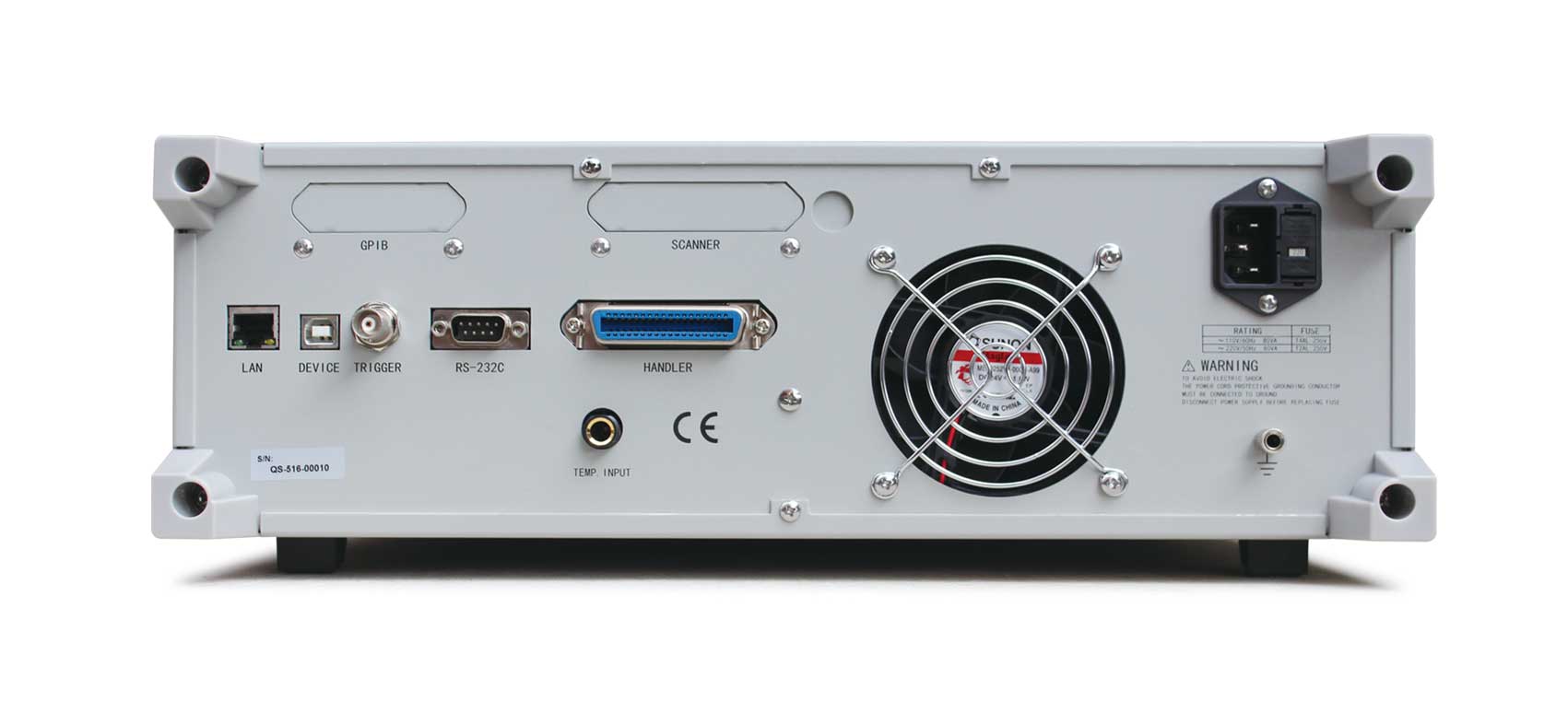

TH2838 精密LCR數字電橋產品詳細規格
技術參數
產品型號 TH2838 TH2838H TH2838A 測試信號源 信號源輸出阻抗 100Ω， ±1% @1kHz 測試頻率 范圍 20Hz-2MHz 20Hz-1MHz 設置步進 20.0000Hz - 99.9999Hz 1mHz 100.000Hz - 999.999Hz 10mHz 1.00000kHz - 9.99999kHz 100mHz 10.0000kHz - 99.9999kHz 1Hz 100.000kHz - 999.999kHz 10Hz 1.00000MHz - 2.00000MHz 100Hz AC測試信號模式 額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓設定電流為測試端短路時從Hcur流出電流恒定值(ALC ON)： 保持DUT上電壓與設定值相同 保持DUT上電流與設定值相同 AC信號 電壓范圍 5mVrms -- 2Vrms F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms 5mVrms -- 2Vrms 分辨率 5mVrms -- 0.2Vrms 100μVrms 0.2Vrms -- 0.5Vrms 200μVrms 0.5Vrms -- 1Vrms 500μVrms 1Vrms -- 2Vrms 1mVrms 2Vrms -- 5Vrms 2mVrms 5Vrms -- 10Vrms 5mVrms 10Vrms -- 20Vrms 10mVrms 電流范圍 50μArms -- 20mArms 50μArms --100mArms 50μArms -- 20mArms 分辨率 50μArms -- 2mArms 1μArms 2mArms -- 5mArms 2μArms 5mArms -- 10mArms 5μArms 10mArms -- 20mArms 10μArms 20mArms -- 50mArms 20μArms 50mArms--100mArms 50μArms Rdc測試 電壓范圍 100mV — 2V 分辨率 100μV 電流范圍 0mA— 20mA 分辨率 1μA DC偏置 電壓范圍 0V — ± 10V 0V — ± 40V 0V — ± 10V 分辨率 0V -- 5V 100μV 5V -- 10V 1mV 10V -- 20V 2mV 20V -- 40V 5mV 電流范圍 0mA— ± 100mA 分辨率 0 A -- 50mA 1μA 50mA -- 100mA 10μA 電壓源 電壓范圍 ------ -10V -- 10V ------ 分辨率 ------ 1mV ------ 電流范圍 ------ -45mA -- +45mA ------ 輸出阻抗 ------ 100Ω ------ 顯示器 尺寸/類型 7英寸 (對角線)TFT LCD顯示器 比例 16：9 分辨率 800×RGB×480 測量功能 測試參數 Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc 數學功能 A(X+B)+C， X為測試參數，A、B、C為輸入?yún)?shù) 等效電路 串聯、并聯 偏差測量 與標稱值的偏差Δ，與標稱值的百分比偏差Δ% 校準功能 開路OPEN、短路SHORT、負載LOAD 量程選擇 自動AUTO、手動HOLD 量程 LCR 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔 Rdc 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔 觸發模式 INT、MAN、EXT、BUS 觸發延遲 0 s -- 999 s，分辨率100us 測試端配置 四端對 測試電纜長度 0m, 1m, 2m, 4m 測量平均 1-255次 測量時間 速度模式 20Hz 100Hz 1kHz 10kHz 100kHz 1MHz 2MHz FAST 330 100 20 7.7 5.7 5.6 5.6 MED 380 180 110 92 89 88 88 LONG 480 300 240 230 220 220 220 測量顯示范圍 a 1×10-18； E 1×1018 Cs, Cp ±1.000000 aF -- 999.9999 EF Ls,Lp ±1.000000 aH -- 999.9999 EH D ±0.000001 -- 9.999999 Q ±0.01 -- 99999.99 R, Rs, Rp, X, Z, Rdc ±1.000000 aΩ -- 999.9999 EΩ G,B,Y ±1. 000000 aS -- 999.9999 ES Vdc ±1.000000 aV -- 999.9999 EV Idc ±1.000000 aA -- 999.9999 EA θ r ±1.000000 a rad -- 3.141593 rad θ d ±0.0001 deg -- 180.0000 deg Δ% ±0.0001% -- 999.9999% t 無 Turn Ratio (待擴展) ±0.000000 -- 1000.000 基本測量準確度 0.05%(詳見說明書) 列表掃描 掃描點數 多201點 掃描參數 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 第二掃描參數 無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、直流源電壓。注：已選擇的掃描參數參數不能再選為第二掃描參數。 觸發模式 順序SEQ 當一次觸發后，在有掃描點測量。/EOM/INDEX只輸出一次。 步進STEP 每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在的/EOM才輸出。 列表掃描比較器 可為每個掃描點設置一對下限和上限?？蛇x擇：通過掃描參數判斷/通過第二參數判斷/不用于每一極限。 列表掃描時間標記 在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。 圖形掃描分析 掃描點數 51、101、201、401、801點可選 ------ 掃描軌跡 主/副參數可選擇 ------ 顯示范圍 自動、鎖定 ------ 坐標標尺 對數、線性 ------ 掃描參數 頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源 ------ 掃描結果顯示 主/副參數值/小值、設定點主/副參數值 ------ 掃描圖形存儲 掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。 ------ 比較器 Bin分檔 主參數 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT 副參數 HIGH、IN、LOW Bin極限設置 值、偏差值、百分偏差值 Bin計數 0 -- 999999 PASS/FAIL指示 滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON 測量輔助功能 數據緩沖存儲功能 201個測量結果可分批讀取 保存/調用功能 40組儀器內置非易失存儲器測試設定文件500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件 鍵盤鎖定功能 可鎖定前面板按鍵 接口 USB HOST端口 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描 USB DEVICE端口 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。 LAN 10/100BaseT以太網，8引腳，兩種速度選擇 HANDLER接口 用于Bin分檔信號輸出 外部DC BIAS控制 控制TH1778/TH1778S偏置電流源，多一臺TH1778+5臺TH1778S (120A MAX) RS232C 標準9針，交叉 GPIB (選件) 24針D-Sub端口（D-24 類），陰接頭與IEEE488.1、2和SCPI兼容。
