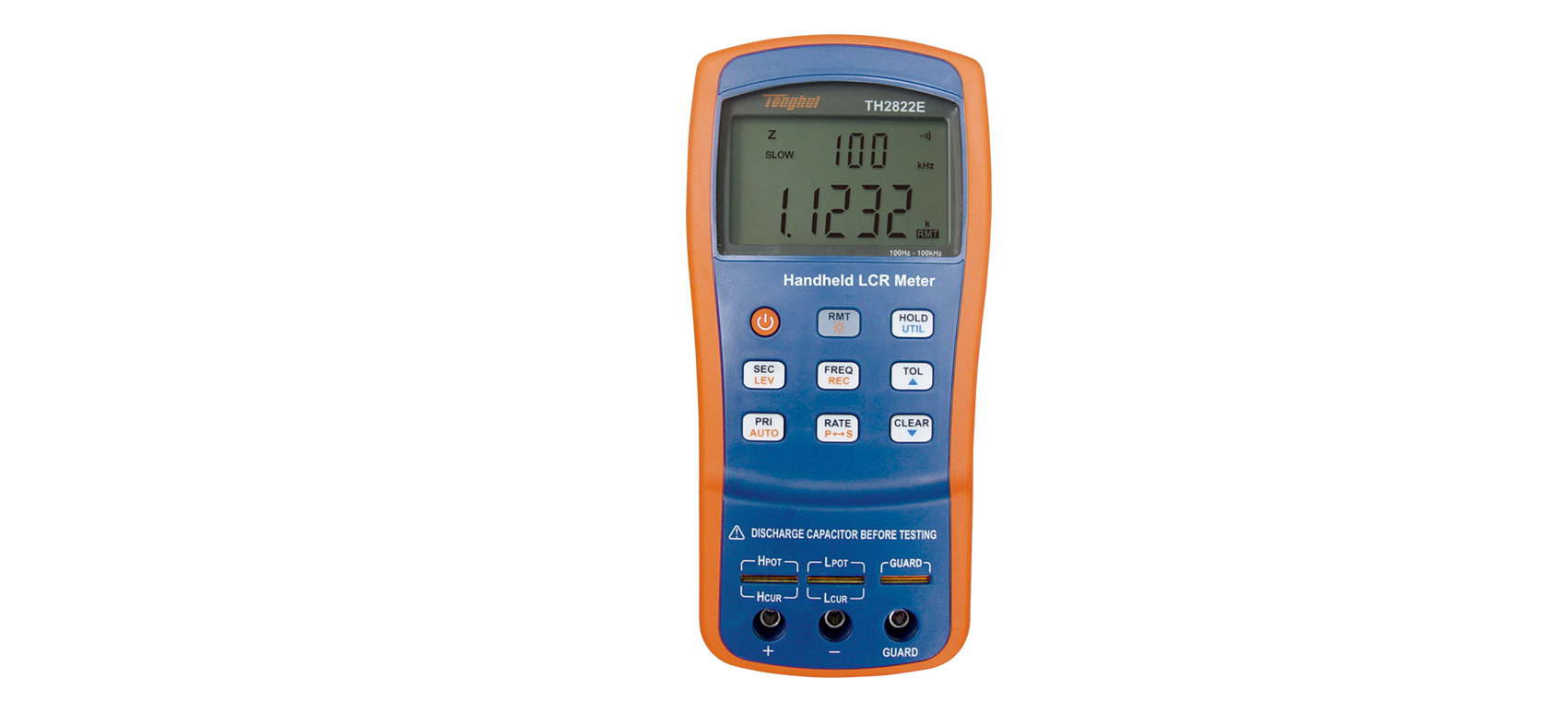

TH2822E 手持式LCR數字電橋產品詳細規格
技術參數
型號
TH2822E
功 能
測試參數
主參數: L / C / R / Z / DCR 副參數: D / Q / R / θ / ESR
等效方式
串聯，并聯
參數及等效模式
手動/自動
量程方式
自動
測試端配置
三端、五端
測試速度
4次/秒，1.5次/秒
DCR
3次/秒
校準功能
短路、開路
容限比較模式
1%,5%,10%,20%
輸入保險絲
0.1A / 250V
通訊接口
Mini-USB(虛擬串口)
測 試 信 號
信號頻率
100Hz,120Hz,1kHz,10kHz,100kHz
測試信號電平
0.3Vrms,0.6Vrms,1Vrms
信號源輸出阻抗
100Ω

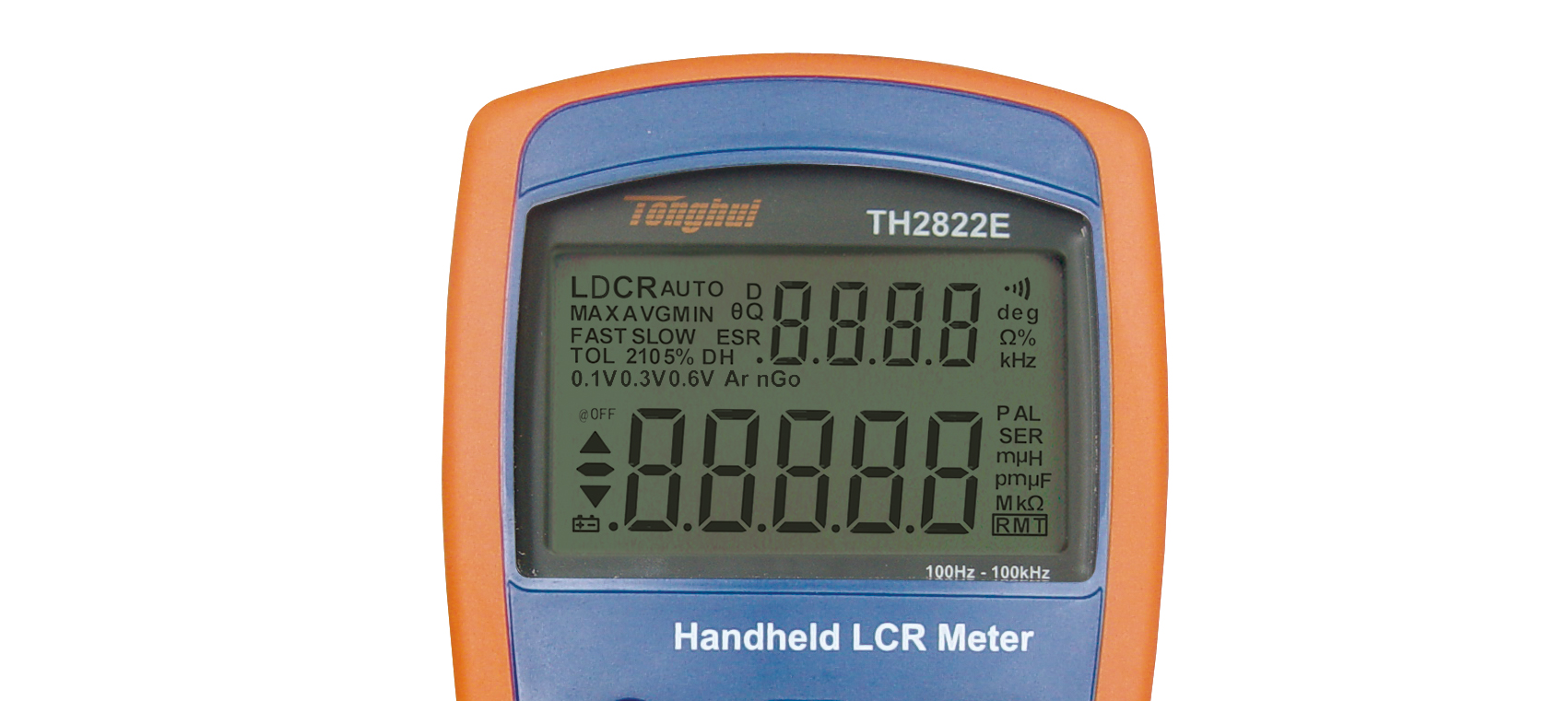

顯 示
顯示器
LCD主、副參數雙顯示,帶背光
讀數
主參數讀數40,000字副參數D / Q 小分辨率: 0.0001
準確度
0.1%
顯示范圍
L
0.00μH-1000.0H
C
0.00pF-20.000mF
Z/R
0.0000Ω-10.000MΩ
DCR
0.0000Ω-20.000MΩ
ESR
0.0000Ω-999.9Ω
D
0.0000-9.999
Q
0.0000-9999
θ
0.00°-±180.0°
供電
電池型號
TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池
AC電源適配器
輸入：220V/50Hz；輸出：12V-15V(100Ω負載)
待機（關機）電流
11μA
自動關機設定
5min, 15min, 30min, 60min, OFF可設定；出廠默認5min
電池低電壓指示
電池電壓低于6.8V 時，指示低電壓
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 測試線 | TH26029C | ||||
| 國標適配器 | TH26028(CCC) | ||||
| 手持表測試線 | TH26004F(JC-BBC03009) | ||||
| 短路片 | TH26010B | ||||
| 測試線 | TH26027AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| TH2822貼片測試線 | TH26009C | ||||
