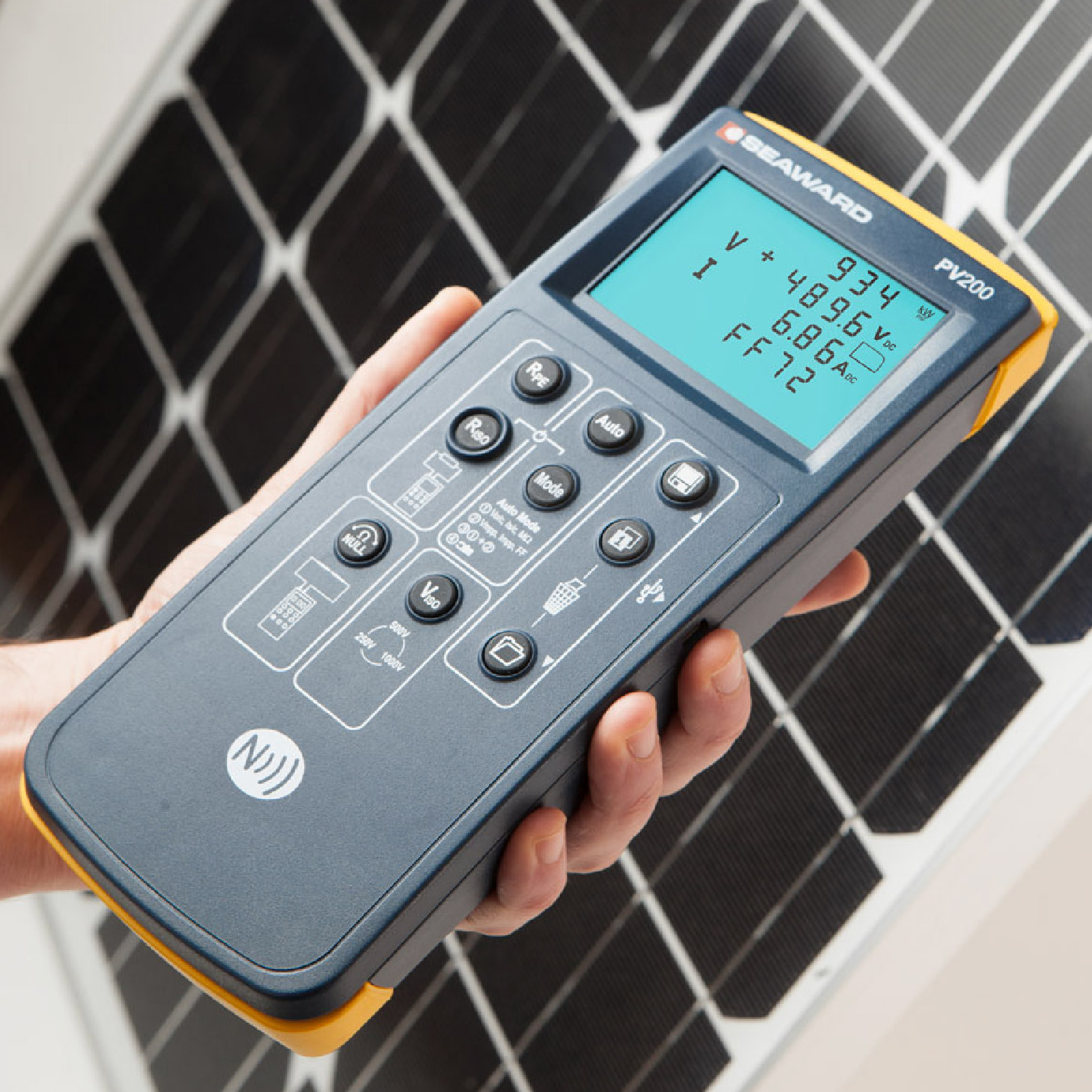

太陽能光伏及IV曲線測試儀PV200產品詳細規格
PV200為光伏系統提供了一個高效率和有效的測試及診斷解決方案，能夠根據IEC 62446標準進行投運試驗，并且根據IEC 61829快速，準確的測試IV曲線。配合使用Solar Surver 200R輻照度計，PV200能將測量數據轉換為STC標準值，無論是使用PVMobile或者SolarCert Elements上位機軟件，均支持與PV組件的出廠值進行直接對比。
將設備直接連接單個光伏組件或光伏組串的引線，只需要按下一個按鈕，測試會在數秒被很容易的完成。
高對比度的顯示屏在陽光直射下清晰可見，可以顯示開路電壓，短路電流，功率點電壓，電流和功率，以及測試中光伏組件或系統的填充因子，絕緣電阻（作為自動檢測程序的一部分或單獨測量）。如果測得的IV曲線嚴重偏離預期曲線，PV200提醒用戶有進一步分析的必要性。
PV200可以通過無線NFC連接pvmobile Android應用程序進行傳輸數據之后，在APP上即時的瀏覽詳細，多種色彩的IV特性曲線和功率曲線。PVMobile顯示測量的IV和功率曲線，并且通過可視化分析曲線形狀來診斷確認一些常見問題，如：陰影，有缺陷的組件，以及比較差的電氣連接。
SEAWARD PV200 主要特點:
■ 體積小，手持便攜
■ 高的光伏系統診斷工具
■ 簡便，快速的按鍵式操作
■ 符合國際標準IEC 62446: 2016 和 IEC61829: 2015集投運試驗及IV曲線跟蹤與 一體
■ 使用PVMobile Android APP在現場即時查看詳細的IV曲線
■ 通過PVMobile 應用程序或SolarCert將測量的IV曲線轉換為STC標準值
■ 通過PVMobile APP即時將PDF格式報告發回辦公室
■ 可測試光伏組件或組串
■ 在太陽光直射下清晰的查看顯示結果
■ 無線接收Solar Survey 200R測量的輻照度和溫度數據
■ 系統性能完全可追溯
■ 兼容SolarCert Elements v2版本軟件
電氣/分析測試功能
■ 符合IEC 61829標準的IV曲線跟蹤
■ 接地連續性
■ 絕緣電阻（自動短路電流測試和點對點測試）
■ AC/DC電壓測量
■ 1000VDC開路電壓測量
■ 高達1000VDC的功率點電壓
■ 高達15ADC的短路電流
■ 自動填充因子計算
■ 操作電流40A的（使用電流鉗）
■ DC功率40KW
