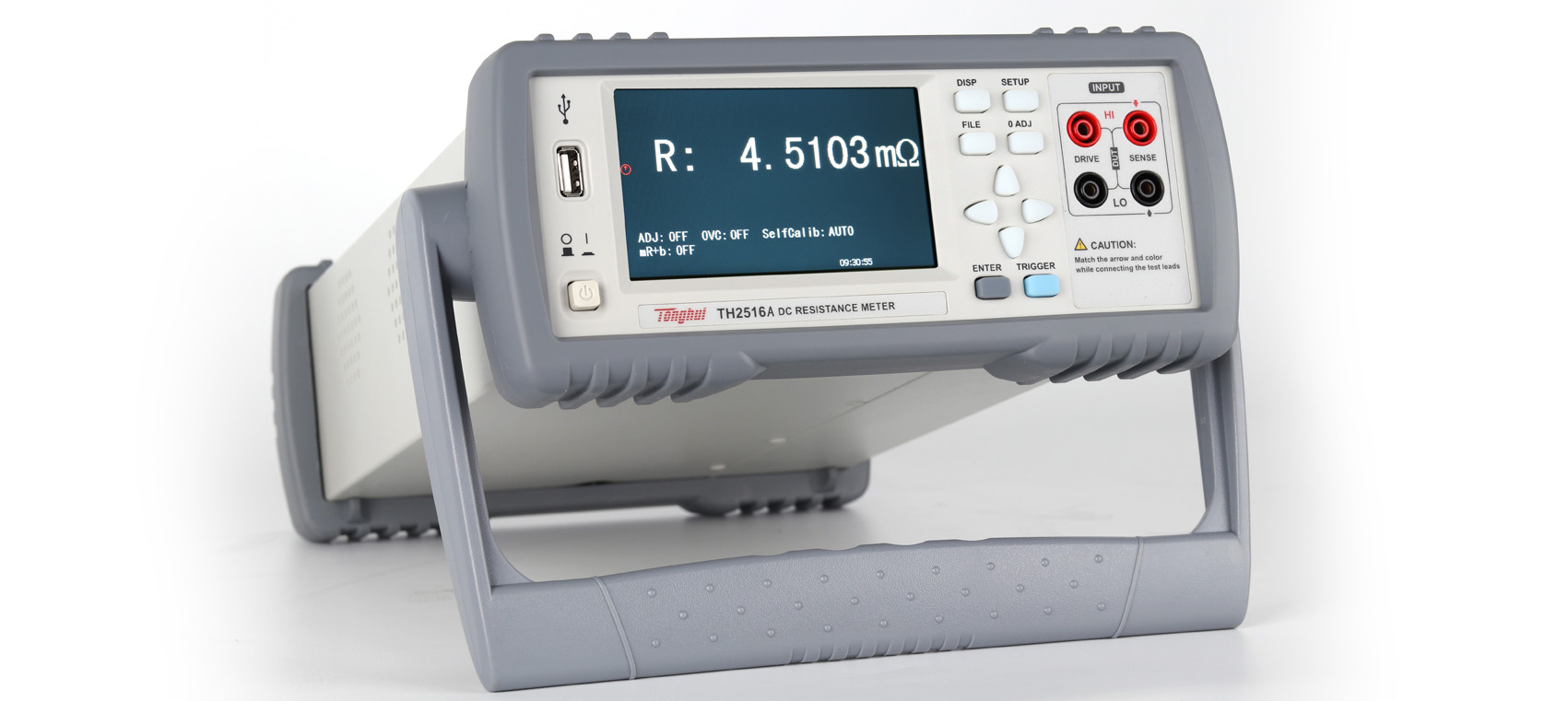

同惠TH2516A 直流電阻測試儀
同惠TH2516A 直流電阻測試儀
TH2516A
￥4,210.00
同惠TH2516A 直流電阻測試儀產品詳細規格
電阻范圍: 10u2 - 200kQ
電阻精度: 0.05%，電阻分辨率: 1uS2
采樣率約50次/秒.
4.3寸24色彩色觸摸液晶屏480X272分辨率
R，LPR等多種測試功能組合
低電阻測試模式，有效保護被測件
失調電壓補償功能(OVC )
用戶自校準功能(0 ADJ)
統計功能，提供CpK, Cp等統計量
截屏功能，數據記錄功能
同時輸出10檔檔比較結果(限,合格以及訊響)
可通過USB HOST自 動升級儀器操作軟件
中英文可選操作界面
符合LXI c類標準
Handler接口用于實現聯機操作
TH2516A直流電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的電阻測量精度及1uΩ小電阻分辨率，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；其高速的測試速度以及通過handler接口可以輸出3檔不同邊界的比較結果信號，便于生產線上的自動化操作。
元器件
電阻，電感，變壓器，電機，繼電器，電路焊點，電容器鉚接點
線纜、接插件
多股線，接插件，各種開關
材料
熱敏材料(保險絲、電熱調節器的傳感器)，金屬箔等導電材料
新能源
電動車電池組連接橋，電芯連接電阻
|
|
|
| 產品型號 | TH2516 | TH2516A | TH2516B | ||||||||
| 顯示器 | 24位色；分辨率為480 X 272的RGB真彩色TFT LCD顯示器帶觸屏功能 | ||||||||||
| 讀數位數 | 4 ? 位 | ||||||||||
|
測量范圍 |
1 μΩ - 2M Ω |
10 μΩ - 200kΩ |
1 μΩ |
- 20kΩ |
|||||||
|
電阻量程 |
20m Ω (TH2516A無) |
200m Ω |
2 Ω |
20 Ω |
200 Ω |
2kΩ |
20kΩ |
200kΩ (TH2516B無) |
2M Ω (TH2516A/B無) |
||
|
電流 |
1A (TH2516A無) |
1A |
100mA |
10mA |
1mA |
100 μA |
10μA(TH2516B無) |
1 μA (TH2516A/B無) |
|||
|
基本測量準確度 |
0.1% |
0.05% |
0.2% |
||||||||
|
電阻測量時間 |
FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms |
||
|
溫度測量時間 |
100 ± 10ms |
------ |
|
|
測試端配置 |
四端 |
||
|
低電壓測量 |
開路電壓： ≤ 40mV 有效量程： 2 Ω ， 20 Ω ， 200 Ω ， 2kΩ |
------ |
|
|
熱電勢消除 |
√ |
------ |
|
|
統計功能 |
平均值、值、小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK） |
||
|
測量設置參數保存 |
30組 |
||
|
溫度測量 |
傳感器： PT500 -10.0℃ - 99.9℃； 模擬輸入： 0V - 2V 顯示： -99℃-250℃ |
------ |
||
|
其他功能 |
溫度補償功能，溫度轉換功能 |
------ |
------ |
|
|
比較器 |
信號輸出 |
HI/IN/LO |
||
|
訊響 |
鳴叫模式： OFF ，IN ，HI/LO |
|||
|
極限設置方式 |
3檔，值上/下限，百分比上下限+標稱值 |
|||
|

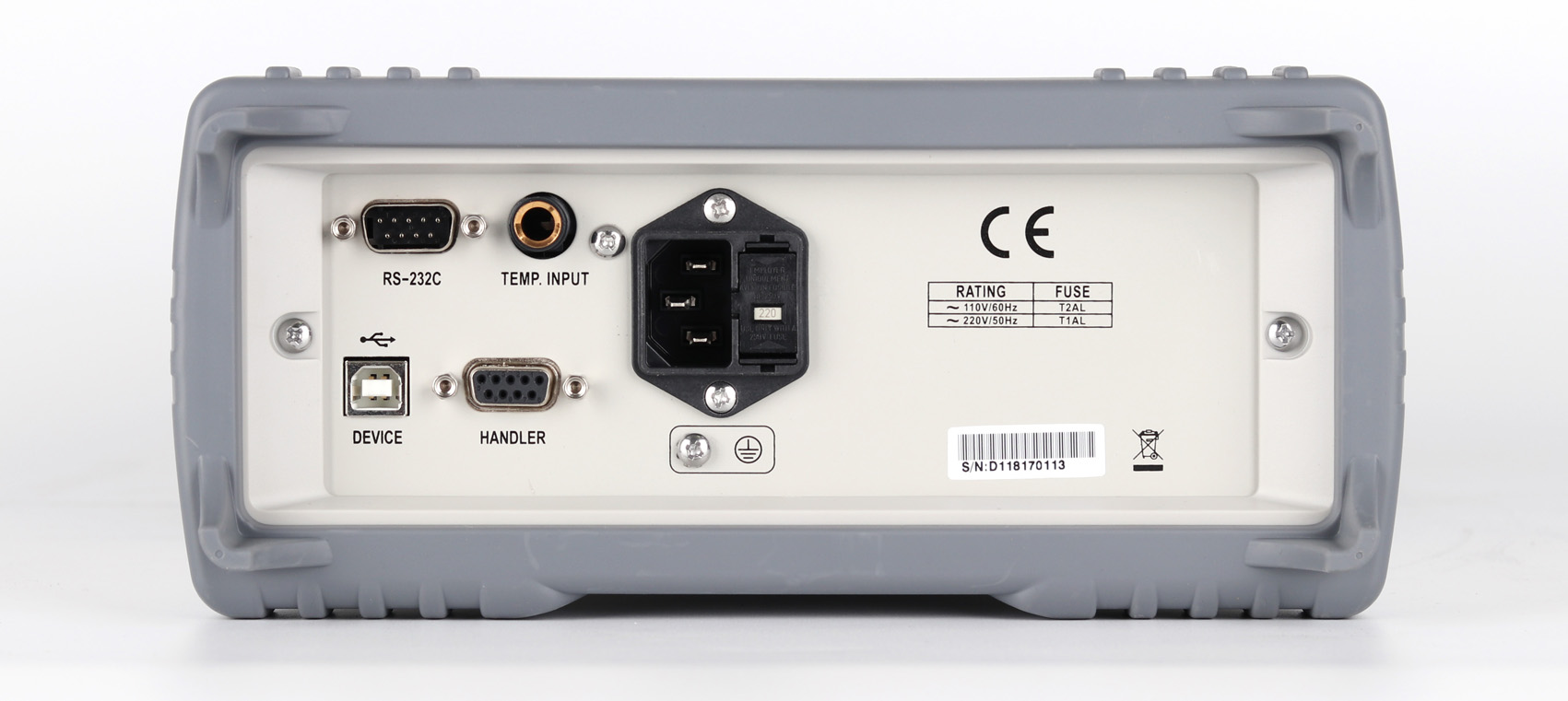

接口配置 |
USB DEVICE、USB HOST、RS232、HANDLER |
|||
