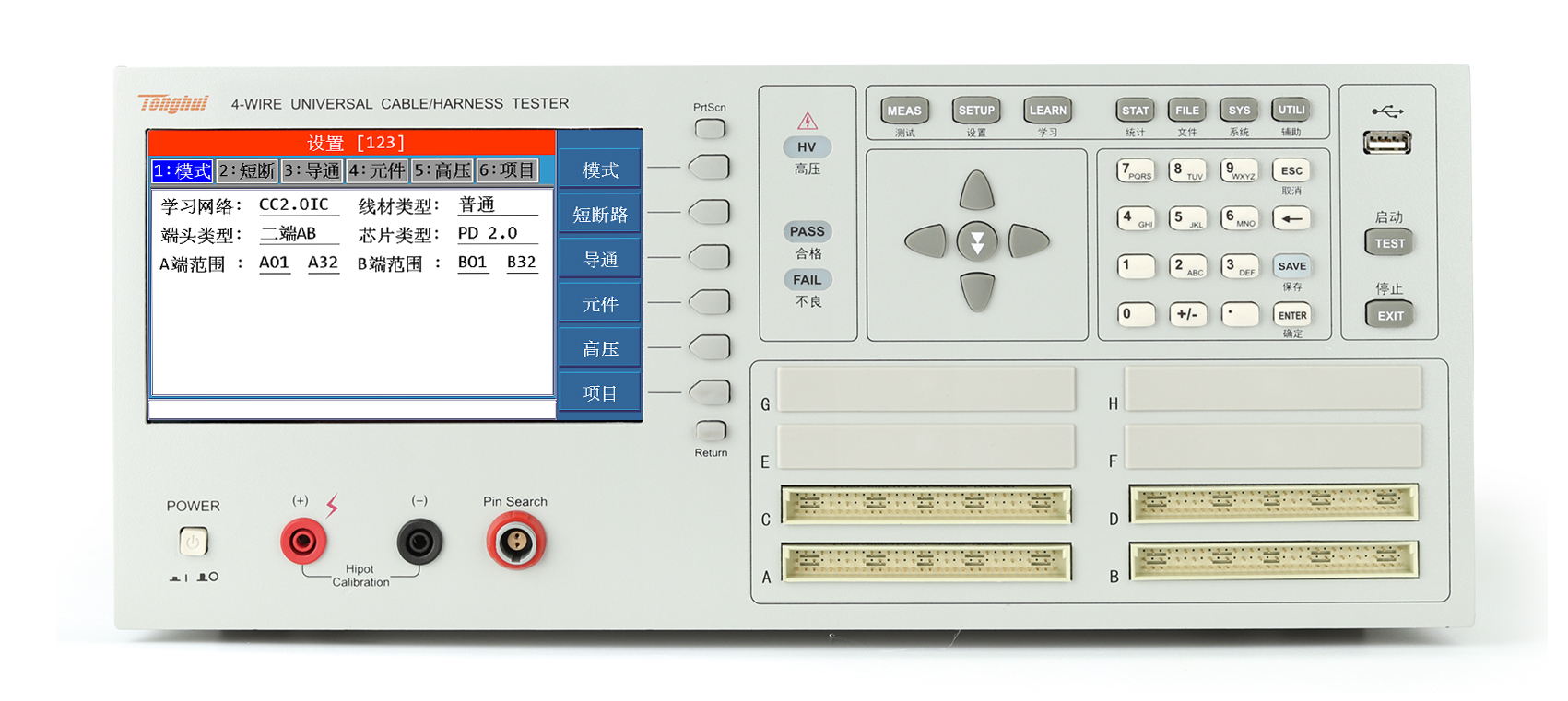

同惠TH8602B 線材綜合測試儀
同惠TH8602B 線材綜合測試儀
TH8602B
￥15,740.00
同惠TH8602B 線材綜合測試儀產品詳細規格
7TFT LCD真彩顯示器，800X480分辨率， 16位 色。
內部存儲空間3M
支持U盤存儲測試文件
■- 鍵截屏功能，圖片自動存儲至U盤
■
可通過盤在線升級程序
■
中英文可選操作界面
提供256路通道，分為A、B、C、D、E、F、G、H
共8個插槽
提供可靠的電弧偵測功能
■
測試電阻、電容、二極管等元件，采用了四端測試技術，測
試精度更高;采用了電壓電流分離并行采樣技術，采樣數據更快
■
支持Type c相關線材測試，提供了整套測試方案，加入了元件
一鍵設定功能。.
■內設一個獨立 的直流恒流源，可以提供5A恒流源用于測
試壓降
■
內設一個獨立的讀寫芯片的模塊，檢測線材中的芯片是否正
常(TH8602B、THB602C )
■
支持連接頭測試，提供了多產品測試功能，以及每個產品的
信號輸出。
支持多文件測試，為復雜線材提供更多更靈活的測試方案。
■

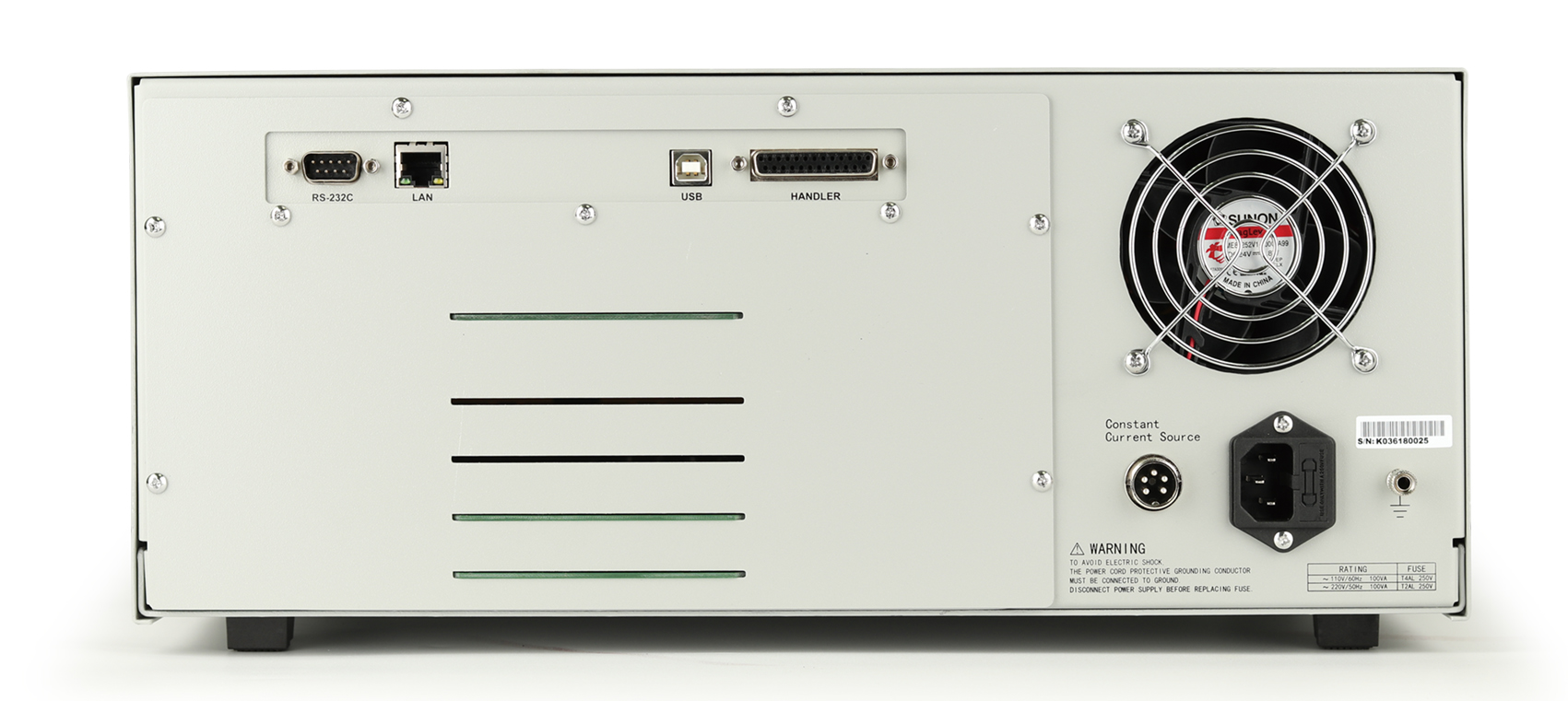

HANDLER接口，支持16路輸出,選配均為繼電器驅動，同時用
戶可以自由定義每路的信號和電平
■
通訊指令提供了SCF I指令系統
提供儀器自檢功能以及維修功能,可以進行在線排查儀器故
障
■ 通訊和IT
電話線、網絡連接線、多股連接線、手機屏線、TYPE-C數據線、
USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE
硬盤連接線、SATA硬盤連接線等
■ 汽車電子
ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品
連接線、音視頻連接線
■ 電子工業
排線、扁平線、接插件、電源線、多路開關、RS232連接線、
GPIB連接線、USB延長線、多芯插座
■ 元器件
無源器件：電容、電感，電阻，二極管，電容極性、壓降
■ 安規測試
交流耐壓、直流耐壓、絕緣絕緣
|
參數 |
TH8602-1 |
TH8602B |
TH8602C |
TH8602-2 |
TH8602-3 |
TH8602-4 |
||
|
測試腳位Pin |
64 |
128 |
192 |
256 |
||||
|
測試信號源 |
交流信號源 |
頻率 幅度 |
50Hz-100kHz，精度0.02% 0-1Vrms,精度10% |
|||||
|
|
直流信號源 |
電壓 電流 |
0-5V，精度10%±1個字 1-20mA，精度10%±1個字 |
|||||
|
|
通道板通斷掃描信號源 |
5Vdc |
||||||
|
電容測量 |
1uF-1000 μF ，精度： 10%±1個字 |
|||||||
|
直流電阻DCR |
10m Ω-1M Ω，精度： 2%±1個字 |
|||||||
|
導通/瞬通 |
10m Ω-50 Ω |
|||||||
|
斷短路 |
1kΩ-50kΩ，精度： 10%±1個字 |
|||||||
|
二極管測試 |
0-10V，精度： 10%±1個字 |
|||||||
|
直流耐壓 |
電壓 電流 |
5V-1500V，精度： 10%±1個字 1uA-5mA，精度： 10%±5個字 |
5V-1000V，精度： 10%±1個字 1uA-5mA，精度： 10%±5個字 |
|||||
|
交流耐壓 |
電壓 電流 |
50V-1000V，精度： 10%±1個字 0.01mA-5mA，精度： 10%±5個字 |
50V-750V，精度： 10%±1個字 0.01mA-5mA，精度： 10%±5個字 |
|||||
|
絕緣電阻 |
電壓 電阻 |
5V-1500V，精度： 10%±1個字 1MΩ-1GΩ，精度： 10%±5個字 |
5V-1000V，精度： 10%±1個字 1MΩ-1GΩ，精度： 10%±5個字 |
|||||
|
TYPE-C線纜檢測 |
EMARK芯片內容讀寫校驗 5A獨立恒流源 5A20V壓降測試 |
------ ------ ------ |
√ ------ ------ |
√ √ √ |
------ ------ ------ |
------ ------ ------ |
------ ------ ------ |
|
|
測試速度 |
瞬間斷短路： 4ms 瞬間斷路： 5μs-2ms |
|||||||
