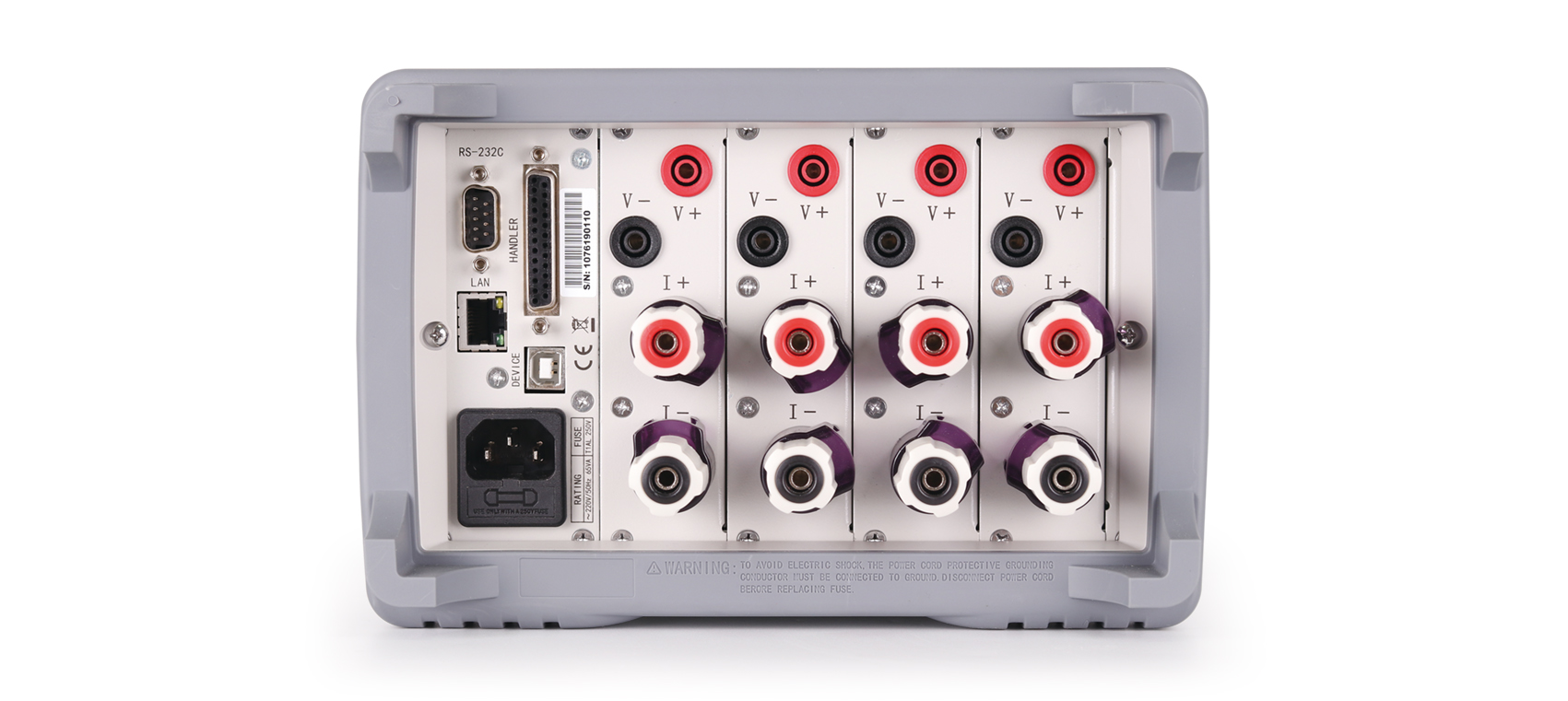

TH3421 多通道數字功率計
TH3421 多通道數字功率計
TH3421
￥13,490.00
TH3421 多通道數字功率計產品詳細規格
TH3411/TH3421/TH3422是采用的鎖相環倍頻同步技術，多通道同步源信號可選，搭載嵌入式操作系統，使得人機交互接口較為靈活穩定，其（0.15%讀數+0.2%量程+1字）的基本精度、常規測試7次的測試速度、DC/45Hz-420Hz的頻率范圍可以滿足市場上大部分電力系統的測量要求，標配諧波分析功能，對于工頻信號可測試50次諧波成分。
支持豐富的對外接口，對于RS232/RS485串口通信，提供了標準的SCPI指令解析和ModBus指令解析協議可選，極大的豐富了自動化系統的編程需求。
提供的比較輸出功能，為各種源和負載設備的設計、檢驗、質量控制和生產測試提供了強有力的工具。
簡潔的波形顯示以及矢量圖顯示，可以有效的輔助分析輸入信號的特點及異常。
測試數據的U盤記錄，方便統計分析測試結果。
功能特點
A. 多通道測試自由顯示
B. 主測試頁面的測試參數靈活可變
雙擊對應顯示區域即可彈出設置菜單。
C. 比較功能
8個比較通道的比較輸出，且輸出方式可編程；
簡單直觀的比較顯示，使得比較結果一目了然，同時顯示當前對應的輸出接口的繼電器開關狀態；
每個比較通道的比較參數可任意設置。
D. 諧波分析
分析參數可控，提供列表顯示及棒圖顯示方式。
E. 波形顯示
提供基本的輸入信號的波形顯示功能以及積分功率的波形顯示。
F. 矢量顯示
提供輸入信號的矢量圖顯示，可以直觀的反應輸入信號的對稱關系及相位偏移大小相關信息。
G. 幫助系統
較為豐富的幫助系統能夠很好的幫助用戶熟悉這臺機器。
如在選擇線制組合的時候，有線制對應的原理接線圖，可以直接對著接線即可，免去接線困擾；
儀器嵌入的幫助系統，在操作需要的時候長按需要幫助的按鈕控件即可彈出章節的幫助信息，也可在系統設置的工具欄下直接打開，根據目錄索引自由瀏覽。
H. 軟件升級
提供靈活的軟件升級控制，使得軟件的后期維護變得穩定可靠。
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航空航天軍工
■ 網絡通訊
■ 音視頻設備
■ 監控設備
■ 世界各國電源規格模擬
■ 電磁兼容設備
■ 電源類設備：交流電源，直流電源，線性電源、開關電源，以及變頻器等源類輸出設備的電參數測試分析
■ 負載設備：各種類型的家用電器、工業電器、各種電子負載等用電設備的電參數測試分析
|
型號 |
TH3421 |
TH3422 |
|
|
通道數 |
4 |
4 |
|
|
顯示器 |
7寸(800*480)彩色TFT電阻觸摸屏 |
||
|
接線方式 |
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A) |
||
|
基本特征 |
AC |
R |
R |
|
DC |
R |
R |
|
|
精密型 |
R |
R |
|
|
微電流 |
￡ |
R |
|
|
諧波分析 |
R |
R |
|
|
電能測試 |
R |
R |
|
|
顯示方式 |
數據 |
R |
R |
|
積分?jǐn)?shù)據 |
R |
R |
|
|
波形圖 |
R |
R |
|
|
矢量分析 |
R |
R |
|
|
柱狀圖 |
R |
R |
|
|
基本準確度（一年） |
|
||
|
電壓 |
精度 |
0.15%讀數+0.2%量程+1個字 |
|
|
分辨率 |
0.01V |
||
|
電流 |
DC，45~75Hz |
±（0.15%讀數+0.2%量程+1字） |
|
|
75~420Hz |
±（0.3%讀數+0.2%量程+1字） |
||
|
分辨率 |
0.01mA |
0.001mA |
|
|
輸入 |
|
||
|
電壓 |
量程 |
5V-75V/150V/300V/600V |
|
|
分辨率 |
0.01V |
||
|
輸入阻抗 |
3MΩ |
||
|
允許輸入 |
1000V（1S） |
||
|
700V（連續） |
|||
|
顯示 |
量程*110% |
||
|
電流 |
量程 |
10mA/30mA/100mA/400mA |
1mA/3mA/10mA/40mA |
|
輸入阻抗 |
200mΩ |
2Ω |
|
|
量程 |
1.5A/5A/20A |
150mA/500mA/2A |
|
|
輸入阻抗 |
4mΩ |
40mΩ |
|
|
小分辨率 |
10μA |
1μA |
|
|
允許輸入 |
40A（1S） |
4A（1S） |
|
|
30A（連續） |
3A（連續） |
||
|
顯示 |
量程*110% |
||
|
功率 |
范圍 |
5mW-12kW |
0.5mW-1.2kW |
|
小分辨率 |
0.01mW |
0.001mW |
|
|
頻率 |
范圍 |
基頻范圍：DC/45Hz-420Hz，帶寬：21kHz，濾波器5kHz |
|
|
小分辨率 |
0.01Hz |
||
|
功率因數 |
范圍 |
-1.000-1.000 |
|
小分辨率 |
0.001 |
|
|
諧波分析 |
±(5%讀數+0.3%量程) |
|
|
電能積分 |
范圍 |
0-99999kWh |
|
分辨率 |
0.001Wh |
|
|
精度 |
±(0.2%讀數+0.3%量程) |
|
|
電能計時 |
范圍 |
0-9999：59：59 |
|
分辨率 |
1s |
|
|
精度 |
±0.05% |
|
|
測量速度 |
約7次/s ，諧波/波形功能打開： 4次/s |
|
|
鎖定功能 |
數據鎖定 |
|
|
量程方式 |
自動/手動 |
|
|
輸入阻抗 |
≥3MΩ（ 電壓輸入） |
|
|
比較器 |
限聲、光報警， |
|
|
輸出 |
8路可編程繼電器輸出 |
|
|
測量輔助功能 |
|
|
|
數據緩沖存儲功能 |
對測試結果進行U盤存儲，可以在PC端進行統計分析 |
|
|
保存/加載功能 |
設置數據的保存分為測量參數設置和系統參數設置 |
|
|
鍵盤鎖定功能 |
可鎖定前面板按鍵以及觸摸屏操作，有效防止誤操作 |
|
|
通訊與接口 |
串行通訊 |
RS232C/RS485二選一，需出廠前預裝 |
|
USB HOST |
通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或的無線網卡（WIFI支持 RTL8192及MT7601)等設備支持 |
|
|
USB DEVICE |
通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。 可選CDC模式或TMC模式。 |
|
|
LAN |
10/100BaseT以太網，8引腳，通信穩定。 |
|
|
HANDLER |
用于比較信號的結果輸出 |
|
|
通訊接口 |
USB DEVICE、USB HOST、LAN、HANDLER、 |
|
|
存儲 |
USB波形、設置文件 |
|
|
電源供應 |
AC220V±10%，50/60Hz±5%，軟電源開關 |
|
|
體積 (WxHxD) |
工作尺寸 |
236mmx154mmx475.5mm（含外套） |
|
上架尺寸 |
215mmx132mmx441mm（WxHxD） |
|
|
重量 |
8.1kg |
|
