同惠TH7120 可編程線性交流電源
同惠TH7120 可編程線性交流電源
TH7120
￥31,190.00
同惠TH7120 可編程線性交流電源產品詳細規格
TH7100系列可編程交流電源采用線性放大技術設計，使其具有高穩定性、低雜波的性能以適應高精密的電源測試需求，如網絡通訊、音視頻設備、監控設備、以及模擬各種電源的正常和異常的交流輸入情況等等。
該系列電源性能強大，功能齊全，能滿足客戶的絕大多數實際應用需求。其定時輸出功能可以滿足客戶對產品開關機次數的壽命測試；突波陷波功能可應用于模擬電源的突發波形；調光功能可應用于模擬電燈、電機等產品調光和調速模式的實際狀況，從中找出產品缺陷；設置參數的上下限，可對產品進行分選并輸出測試結果；其高速的響應時間（<100μs）可適應客戶的快速加載、除載需求；手動、程控模式可滿足客戶任意波形輸出需求。
TH7100系列可編程交流電源配備了24位色4.3英寸的液晶顯示屏，可同時顯示電壓（V）、電流（I）、功率（P）、峰值電流（AP）、峰值因素（CF）、功率因數（PF）等測量參數。此外，這款電源還具有小體積，前后面板輸出，安全保護功能完備、操作靈活方便等人性化的設計特點。
目前TH7100系列可編程交流電源可提供三個型號的選擇:
功能特點
A. 輸出操作區域（TH7105）

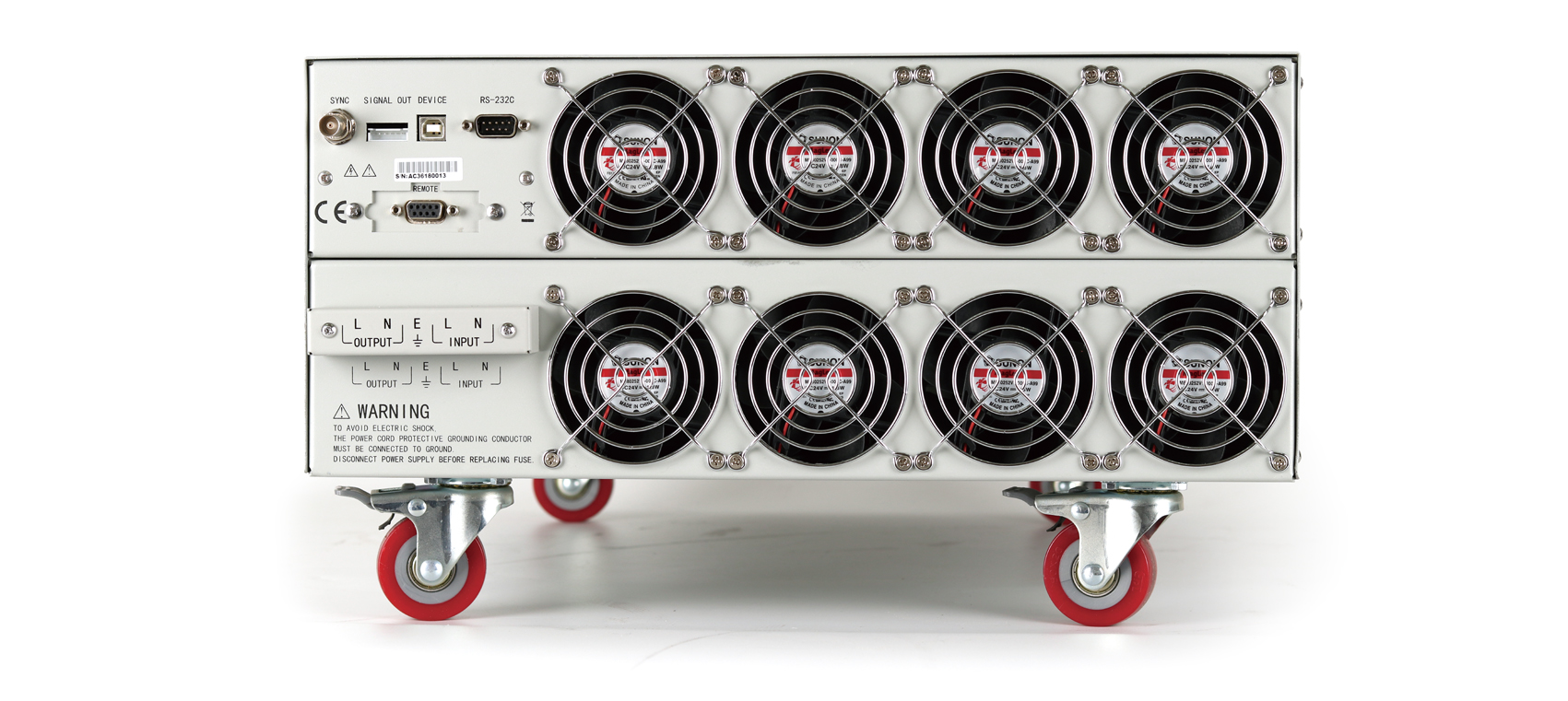

B. 小體積（0.5、1kW 2U高度，2kW 4U 高度），前后面板輸出
C. 操作靈活方便
快速準確的輸入設置參數，避免了電位器調節帶來的效率低下和不問題，輸出開關可控，可保護被測件和儀器本身。
D. 強大的測量功能
測量參數:電壓U、電流I、功率P、峰值電流Ip、功率因數PF。
E. 手動模式
F. 程控模式
G. 可調相位角
初始相位和終止相位均可設置
H. 定時輸出功能
用于測試產品的開關機次數貨壽命測試
I. 突波陷波功能
模擬電源突發波形
假設輸出電壓位100V,輸出頻率為50Hz，SD電壓為50V，SD位置為20ms，SD時間為10ms。
J. 調光功能
只能輸出波形，不能顯示測量結果。
模擬電燈、電機等產品調光和調速模式的實際狀況，從中找出產品的缺陷。
K. 分選及結果顯示方式
可對電壓、電流、頻率、功率等設置上下限，并將測試結果用不同的方式顯示并輸出測試結果。
L. 遙控信號輸出
·PASS訊號 接在1和2之間
·FAIL訊號 接在3和4之間
·PROCESSING訊號 接在5和6之間
M. 遠程遙控控制
N.強大的保護功能
|
設定電流保護（HI-A）： |
當輸出電流大于設定電流時，顯示器會顯示“HI-A”，蜂鳴器報警（警報訊響打開時）ON/ OFF鍵指示燈閃爍。 |
|
過壓保護（OVP） |
當電壓輸出范圍在0V-150V時，而輸出電壓過設定電壓5V，或當電壓輸出范圍在150V-300V 時，而輸出電壓過設定電壓10V，顯示器會顯示“OVP”，蜂鳴器報警（警報訊響打開時），ON/OFF鍵指示燈閃爍。 |
|
低電壓保護（LVP） |
當電壓輸出范圍在0V-150V時，而輸出電壓低于設定電壓5V，或當電壓輸出范圍在0V-300V 時，而輸出電壓低于設定電壓10V，顯示器會顯示“LVP”，蜂鳴器報警（警報訊響打開時），ON/OFF鍵指示燈閃爍。 |
|
過流保護（OCP） |
當輸出電流連續1s過額定滿載電流的110%或輸出短路時，顯示器會顯示“OCP”，蜂鳴器報警（警報訊響打開時），ON/OFF鍵指示燈閃爍 |
|
過功率保護（OPP） |
當輸出功率連續5s過額定滿載功率的105%-110%，或小于1s輸出功率過額定滿載功率的 110%，顯示器會顯示“OPP”，蜂鳴器報警（警報訊響打開時），ON/OFF鍵指示燈閃爍。 |
|
過溫度保護（OTP） |
當機器散熱塊溫度過60℃，風扇加速；當機器散熱塊溫度過130℃，顯示器會顯示 “OTP”，蜂鳴器報警（警報訊響打開時），ON/OFF鍵指示燈閃爍。 |
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航空航天軍工
■ 網絡通訊
■ 音視頻設備
■ 監控設備
■ 世界各國電源規格模擬
■ 電磁兼容設備
|
產品型號 |
TH7105 |
TH7110 |
TH7120 |
|
|
AC輸出 |
||||
|
額定功率 |
500W |
1000W |
2000W |
|
|
輸出電壓 |
0-300V |
|||
|
輸出頻率 |
45.0Hz-500Hz |
|||
|
電流 （RMS） |
0-150V |
4.2A |
8.4A |
16.8A |
|
0-300V |
2.1A |
4.2A |
8.4A |
|
|
峰值電流 |
0-150V |
16.8A |
33.6A |
67.2A |
|
0-300V |
8.4A |
16.8A |
33.6A |
|
|
相位 |
1Φ/2W |
|||
|
總諧波失真（THD） |
輸出電壓在80-140V（低量程）或在160V-280V(高量程)≤0.5% |
|||
|
波峰因素 |
≥4 |
|||
|
線性調整率 |
0.1%±10% |
|||
|
響應時間 |
<100μs |
|||
|
AC輸入 |
||||
|
相位 |
1Φ |
|||
|
電壓 |
115/230Vac±15％ |
|||
|
頻率 |
47～63Hz |
|||
|
電流 |
16A/8A |
30A/16A |
30A |
|
|
功率因素 |
0.7 |
|||
|
設置 |
||||
|
|
范圍 |
0-300V |
||
|
電壓 |
分辨率 |
0.1V |
||
|
|
范圍 |
45～500Hz |
||
|
頻率 |
分辨率 |
在45.0Hz～99.9Hz時為0.1Hz；在100Hz～500Hz時為1Hz |
||
|
初始、終止 相位角 |
范圍 |
0～359° |
||
|
分辨率 |
1° |
|||
|
測量 |
||||
|
|
范圍 |
0～300Vac |
||
|
電壓 |
分辨率 |
0.1V |
||
|
|
度 |
±（讀數的0.5%＋2個字） |
||
|
|
范圍 |
45.0Hz～500Hz |
||
|
頻率 |
分辨率 |
0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz） |
||
|
|
度 |
±0.1Hz |
||
|
|
0-150V |
0.000～4.200A |
0.000～8.400A |
0.000～16.800A |
|
|
0-300V |
0.000～2.100A |
0.000～4.200A |
0.000～8.400A |
|
電流 |
分辨率 |
0.001A |
||
|
|
度 |
±（讀數的0.5%＋5個字） |
||
|
|
0-150V |
0.00～12.6A |
0.00～25.2A |
0.00～50.4A |
|
|
0-300V |
0.00～6.3A |
0.00～12.6A |
0.00～25.2A |
|
峰值電流 |
分辨率 |
0.01A |
||
|
|
度 |
±（讀數的5%＋2個字） |
||
|
|
范圍 |
0～500W |
0～1000W |
0～2000W |
|
功率 |
分辨率 |
0.1W(0～1000W) |
0.1W(0～1000W);1W(1000～2000W) |
|
|
|
度 |
±(讀數的0.6%＋5個字) 在PF>0.5時 |
||
|
|
分辨率 |
0.001 |
||
|
功率因素 |
度 |
計算和顯示到3位有效數字 |
||
|
常規 |
||||
|
|
記憶序列 |
50 組，9 步/組 |
||
|
存儲 |
狀態 |
50 組 |
||
|
遠程信號輸入 |
輸出開、關，讀取手動模式記憶序列 1 至記憶序列 7 |
|||
|
遠程信號輸出 |
合格、不合格、測試中 |
|||
|
同步信號輸出 |
輸出信號 10V、BNC 型號 |
|||
|
保護 |
過設定電流 (HI-A)、過壓 (OVP)、低電壓 (LVP)、過流 (OCP)、過功率 (OPP)、過溫度 (OTP) |
|||
|
顯示器 |
4.3 英寸TFT LCD，480×270 |
|||
|
接口 |
USB COM、RS232、USBHOST |
|||
|
尺寸（長x寬x高）mm |
600×430×88 |
602×430×178 |
||
|
凈重 |
30 |
40 |
75 |
|
