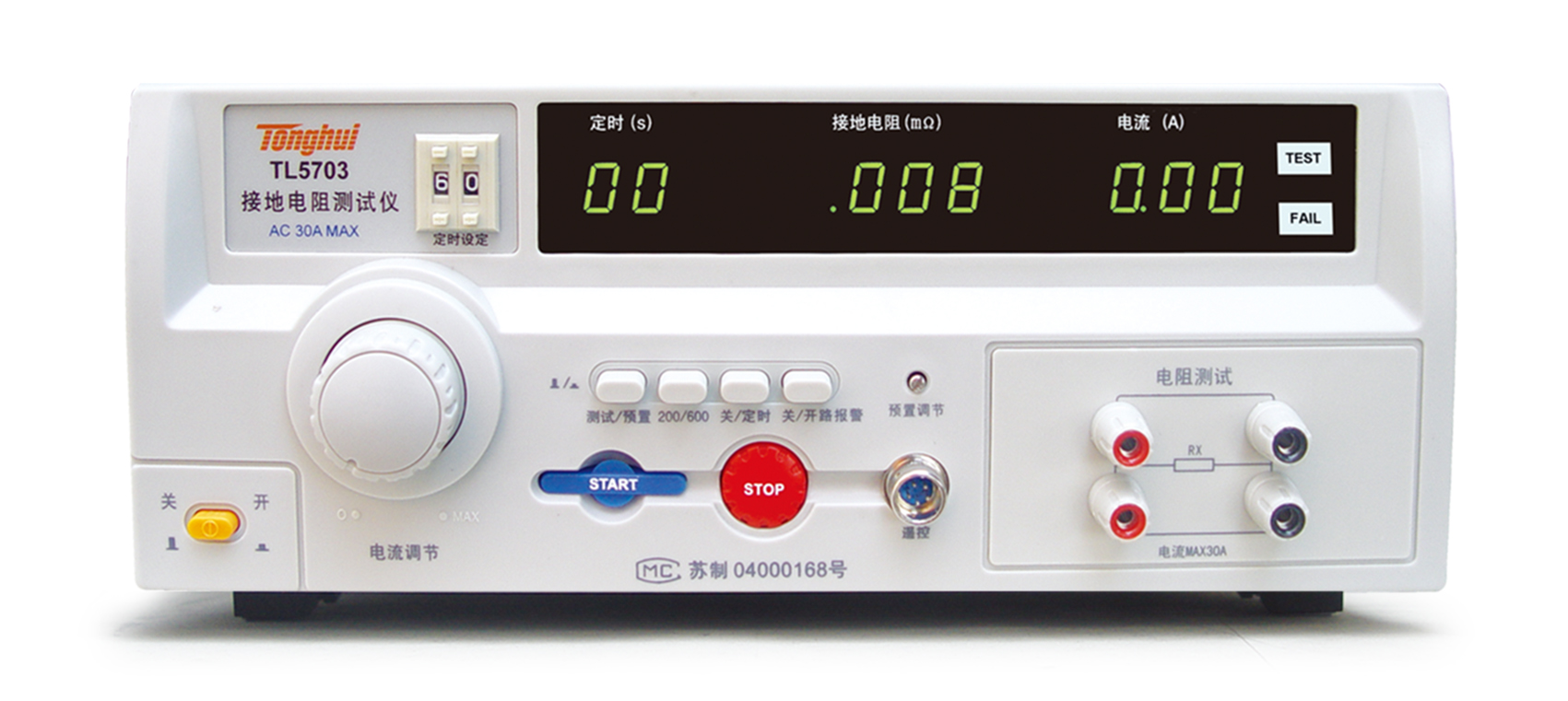

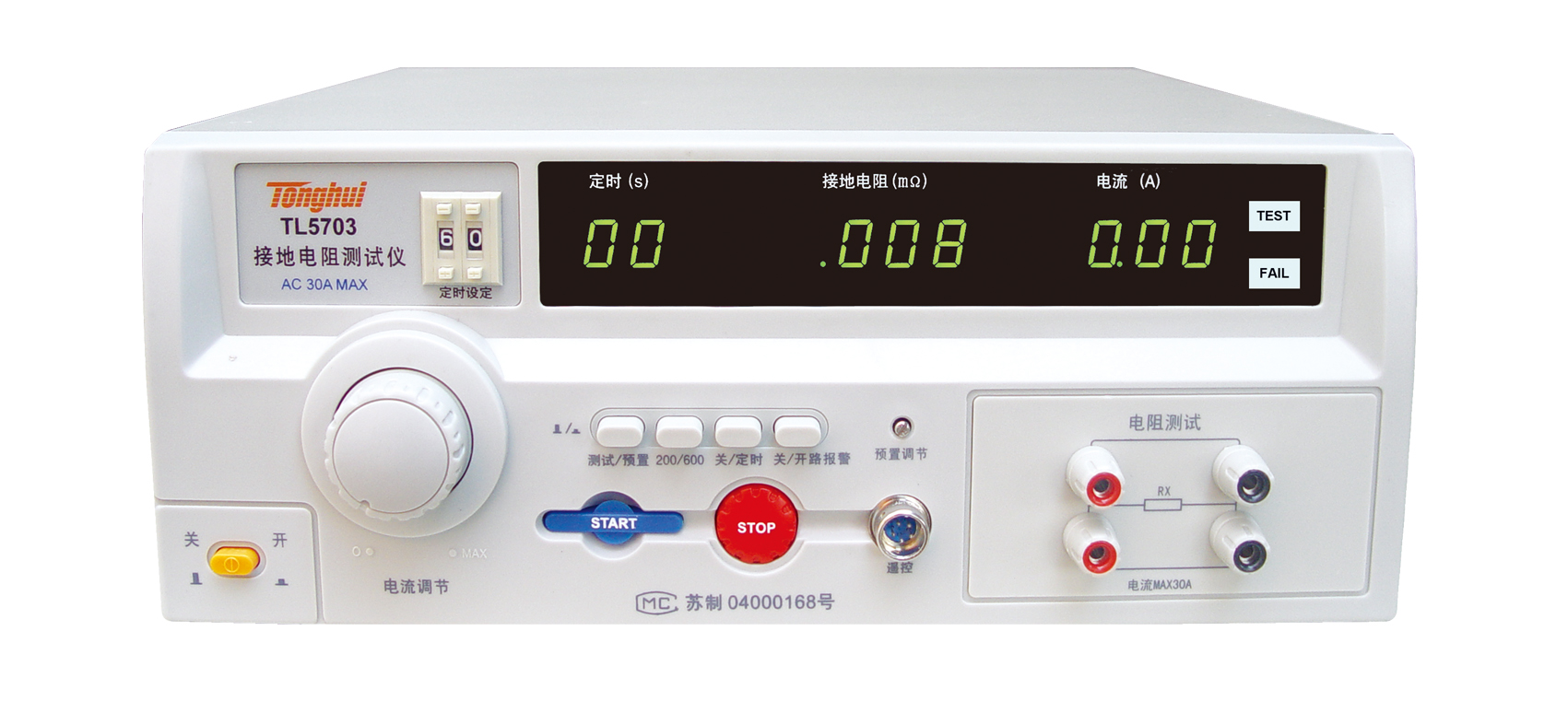

圖片僅供參考,產品以實物為準
同惠TL5703 接地電阻測試儀產品詳細規格
輸出電流: 5-30A( AC )
■測試電壓: ≤12V( AC )
接地電阻范圍: 0-200/600mQ
測試電流，測試電阻，測試時間同時顯示
測試時間可任意設置
測試報警值可連續任意設置
聲光報警
■ 接地電阻測試儀是用來測量電氣設備內部的接地電阻，它反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。
TL5703 型接地電阻測試儀是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS 等國際國內的安全標準而設計的，接地電阻的指標是衡量各種電氣設備安全性能的重要指標之一。它是在大電流(25A或10A)的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。斷路報警選擇功能（即路報警）可以方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用三位半數字顯示，讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。
本產品滿足GB4706.1-2005，GB9706.1-2007等安規標準測試，符合JJG984-2004安規計量規程要求。
n 電機
n 電器
n 儀器儀表
n 家用電器
|
型號 |
TL5703 |
||
|
輸出電流 |
電流范圍 |
5-30A（AC） |
|
|
電流精度 |
±5% |
||
|
測試電壓 |
12Vmax |
||
|
接地電阻 |
測試量程 |
0 - 200mΩ |
0 - 600mΩ |
|
精度 |
±5%（15A） |
±5%（10A） |
|
|
報警范圍 |
0 - 200mΩ（連續可調） |
0 - 600mΩ（連續可調） |
|
|
精度 |
±5%（15A） |
±5%（10A） |
|
|
測試時間 |
1s - 99s ，連續設定、手動 |
||
|
過流報警 |
＞30A（AC） |
||
|
工作溫度、濕度 |
0°C－40°C，￡75%RH |
||
|
輸入電源 |
電壓 |
198V-242V |
|
|
頻率 |
47.5-52.5Hz |
||
|
體積（W×H×D）mm |
335mm x 130mm x 325mm |
||
|
重量 |
約12kg |
||
