同惠TH9302 程控交直流耐壓絕緣測試

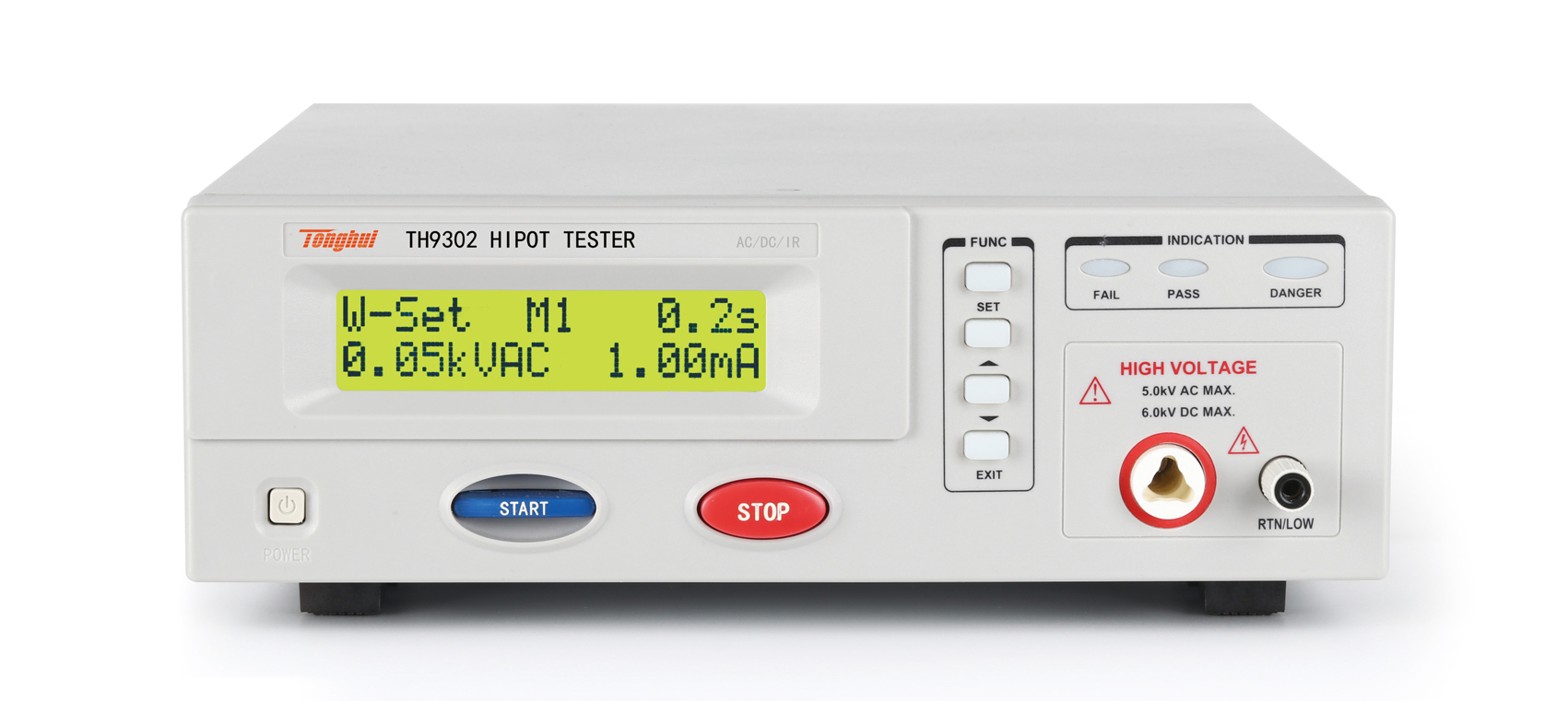

同惠TH9302 程控交直流耐壓絕緣測試儀
TH9302
￥3,160.00
同惠TH9302 程控交直流耐壓絕緣測試儀產品詳細規格
簡易的可操作性
6種測試項目或組合，9個測試存儲區
接觸檢查功能(TH9302C、 TH9302D)
RS- 232c界面作為標準
繼電器輸入輸出HANDLER接口，支持PLC
外部控制接口,支持同步或遠程控制
電壓上升時間: 0. 1s-999.9s
測試等待時間: 0. 1s-999.9s
TH9302系列交直流耐壓絕緣測試儀是同惠電子研發的一款具有高、操作簡單的儀器。
儀器的原理結構：電流模塊是一個DA基準、可控正弦發生器、AB類功放，輸出電流閉環控制DA基準：保證輸出電壓幅值可控可控正弦發生器：在交流輸出時可以設定工作在50Hz、60Hz，不再受線電壓限制線性功放：電壓波形的失真度小，控制簡單，抗沖擊能力強可靠性高
全系列均配備HANDLER、RS-232C接口，適應多種不同的需要高安全性和可靠性的自動測試系統
|
簡要參數 |
TH9302 |
TH9302C |
TH9302B |
TH9302D |
|
|
耐壓 |
交流電壓 |
0.10kV—5.00kV |
|||
|
交流電流 |
0.01mA–12mA |
||||
|
直流電壓 |
0.10kV—6.00kV |
------ |
|||
|
直流電流 |
0.01mA–5mA |
------ |
|||
|
絕緣 |
電壓 |
0.10V–1.00kV |
------ |
||
|
電阻 |
0.02MΩ–10GΩ |
------ |
|||
|
后面板輸出 |
------ |
有 |
------ |
有 |
|
|
接觸檢查 |
------ |
有 |
------ |
有 |
|
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 電熱器具
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備

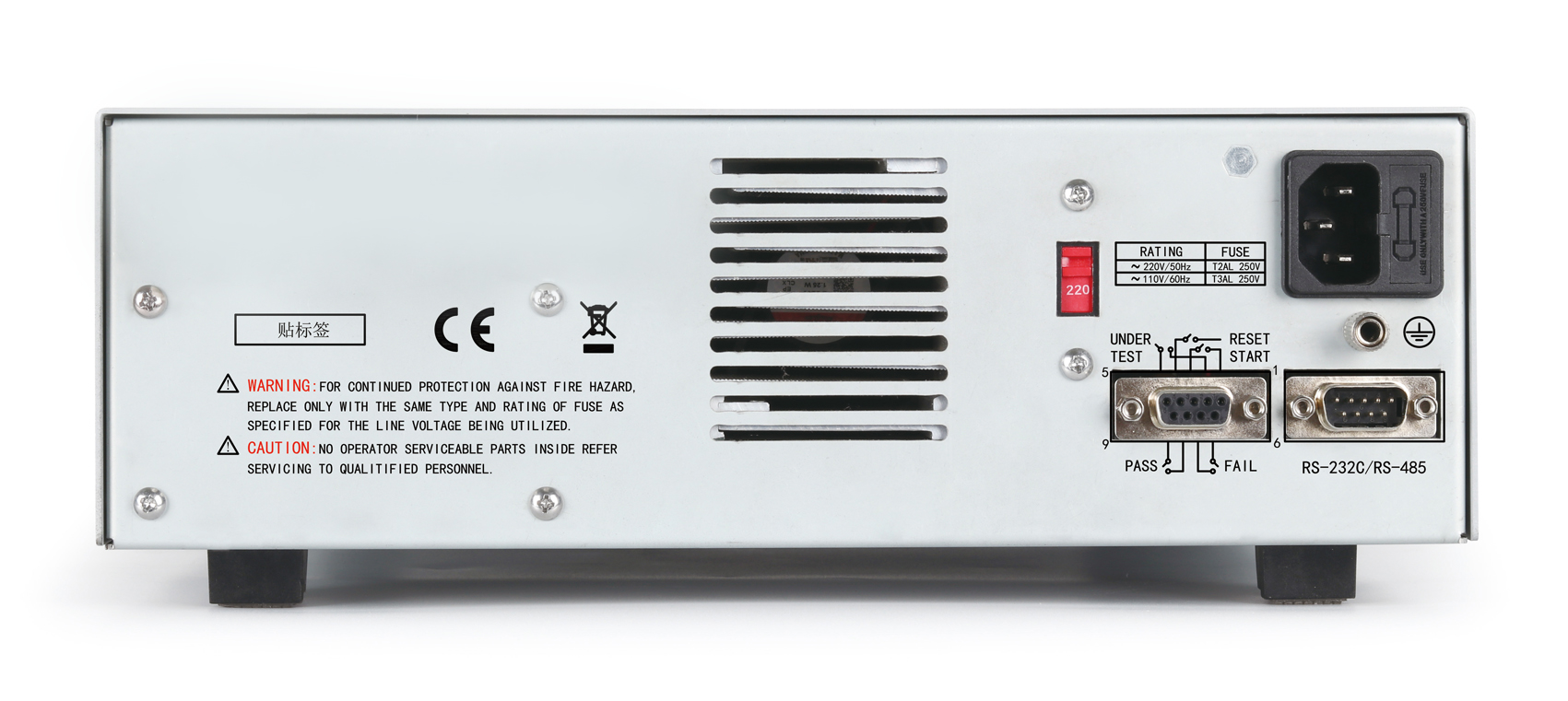

A. 后置輸出孔，支持接觸檢查（CK）
針對高強度測試中，由于測試引線內部斷裂、測試工裝接觸不良等造成測試耐壓、絕緣誤判未合格的情況，TH9302C/TH9302D兩個型號在儀器后面板增加了帶CK功能的高壓測試端，保障了儀器測試結果的有效性和正確性，可以避免由于測試附件和工裝給客戶帶來的誤判損失。
B. 光耦隔離繼電器輸出HANDLER，直接連接PLC，無需轉換電路
|
產品型號 |
TH9302 |
TH9302C |
TH9302B |
TH9302D |
||||
|
耐壓測試 |
||||||||
|
電壓輸出 |
AC |
電壓范圍 |
0.10kV—5.00kV |
|||||
|
電壓波形 |
正弦波 |
|||||||
|
失真度 |
<3％ |
|||||||
|
工作頻率 |
50、60Hz可選 |
|||||||
|
頻率精度 |
±1% |
|||||||
|
輸出功率 |
60VA（5.00kV12mA） |
|||||||
|
電壓調整率 |
±（2.0%+50V)（額定功率） |
|||||||
|
DC |
電壓范圍 |
0.10kV—6.00kV |
------ |
|||||
|
信號源頻率 |
600Hz |
------ |
||||||
|
輸出功率 |
25VA（5.00kV5mA） |
------ |
||||||
|
電壓調整率 |
±（2.0%+100V)（額定功率） |
------ |
||||||
|
電壓分辨率 |
10V |
|||||||
|
電壓精度 |
±(2.0%設定+20V) |
|||||||
|
電壓產生方式 |
DDS信號源加AB類功放 |
|||||||
|
電流測試 |
AC |
電流范圍 |
0.01mA–10mA |
|||||
|
短路電流（瞬間） |
>20mA(設定輸出電壓>500V) |
|||||||
|
電流分辨率 |
0.01mA |
|||||||
|
電流精度 |
±(2%讀數+2個字) |
|||||||
|
實際電流 |
OFF-0.01mA-10mA |
|||||||
|
DC |
電流范圍 |
1mA–5.00mA |
------ |
|||||
|
電流精度 |
±(2.0%讀數+2個字) |
------ |
||||||
|
放電功能 |
測試結束后自動放電DCW） |
------ |
||||||
|
絕緣電阻測試 |
||||||||
|
輸出電壓 |
0.10V–1.00kV |
------ |
||||||
|
電壓分辨率 |
10V |
------ |
||||||
|
電壓精度 |
±(2.0%讀數+10V) |
------ |
||||||
|
輸出電流 |
5mA |
------ |
||||||
|
輸出瞬間短路電流 |
>10mA(設定輸出電壓>500V) |
------ |
||||||
|
負載調整率 |
≤1％（額定功率） |
------ |
||||||
|
電阻測量范圍 |
0.02MΩ–10GΩ |
------ |
||||||
|
電阻顯示量程 (1000V) |
5mA |
0.2MΩ-1MΩ |
------ |
|||||
|
1mA |
1MΩ-10MΩ |
------ |
||||||
|
100uA |
10MΩ-100MΩ |
------ |
||||||
|
10uA |
100MΩ-1GΩ |
------ |
||||||
|
1uA |
1GΩ-10GΩ |
------ |
||||||
|
電阻測量準確度 |
≥500V 1MΩ–1GΩ±(5%讀數+5個字) 1GΩ–10GΩ±(10%讀數+5個字) <500V 0.1MΩ–1GΩ±(10%讀數+5個字) 1GΩ–10GΩ僅供參考無精度要求。 |
------ |
||||||
|
電流測量準確度 |
±(2%讀數+2個字) |
------ |
||||||
|
測量范圍 |
AC |
1mA–20mA |
||||||
|
DC |
1mA–20mA |
------ |
||||||
|
比較器 |
||||||||
|
判別方式 |
窗口比較方式（條件I下<I上） |
|||||||
|
I下ON：當I下<Ix<I上，PASS； |
||||||||
|
當Ix≤I下或Ix≥I上，F(xiàn)AIL |
||||||||
|
I下OFF：當Ix<I上，PASS； |
||||||||
|
當Ix≥I上，F(xiàn)AIL |
||||||||
|
絕緣電阻判別方式同上 |
||||||||
|
電流上限設置I上 |
AC |
0.01mA–10mA |
||||||
|
DC |
1uA–5mA |
------ |
||||||
|
電流下限設置I下 (LOWEROFF) |
AC |
0.01mA–10mA |
||||||
|
DC |
1uA–5mA |
------ |
||||||
|
電阻上限設置 |
OFF，1MΩ-10GΩ |
------ |
||||||
|
電阻下限設置 |
0.1MΩ–10GΩ |
------ |
||||||
|
判別輸出 |
PASS/FAILLCD及LED分別顯示,聲音報警 |
|||||||
|
其他功能 |
||||||||
|
后面板輸出孔 |
------ |
有 |
------ |
有 |
||||
|
接觸檢查 |
------ |
支持 |
------ |
支持 |
||||
|
參數設定 |
||||||||
|
電壓上升時間 |
0.1s–999.9s |
|||||||
|
測試時間設定 |
0.3s–999.9s（在TIMERON時） |
|||||||
|
時間準確度 |
±（0.2%設定值±0.1s） |
|||||||
|
測量功能 |
||||||||
|
鍵盤鎖 |
防止意外修改測試條件，或禁止測試條件被修改 |
|||||||
|
電流量程判斷 |
硬件快速判斷絕緣崩潰，比電壓采樣更快捷安全，減少對產品的沖擊損傷 |
|||||||
|
ARC電弧偵測 |
采樣電流的突變信號，判斷回路潛在的隱患及大概的規模 |
|||||||
|
高壓指示 |
窗口指示和LED燈指示 |
|||||||
|
存儲與接口 |
||||||||
|
文件編程和存儲 |
可編程9個測試文件 |
|||||||
|
USB接口 |
無 |
|||||||
|
開機參數保存 |
設定參數保存為默認參數，下次開機可以自動恢復 |
|||||||
|
控制接口 |
HANDLER |
|||||||
|
通訊接口 |
RS232C，RS485 |
|||||||
|
一般技術指標 |
||||||||
|
工作溫度、濕度 |
0℃－40℃,≤80%RH |
|||||||
|
電源 |
100V-121V，198V-242V47.5-63Hz |
|||||||
|
功耗 |
≤300VA |
|||||||
|
340mm×120mm×450mm |
||||||||
|
重量 |
約12kg |
|||||||
