同惠TH6402 三通道可編程線性直流電

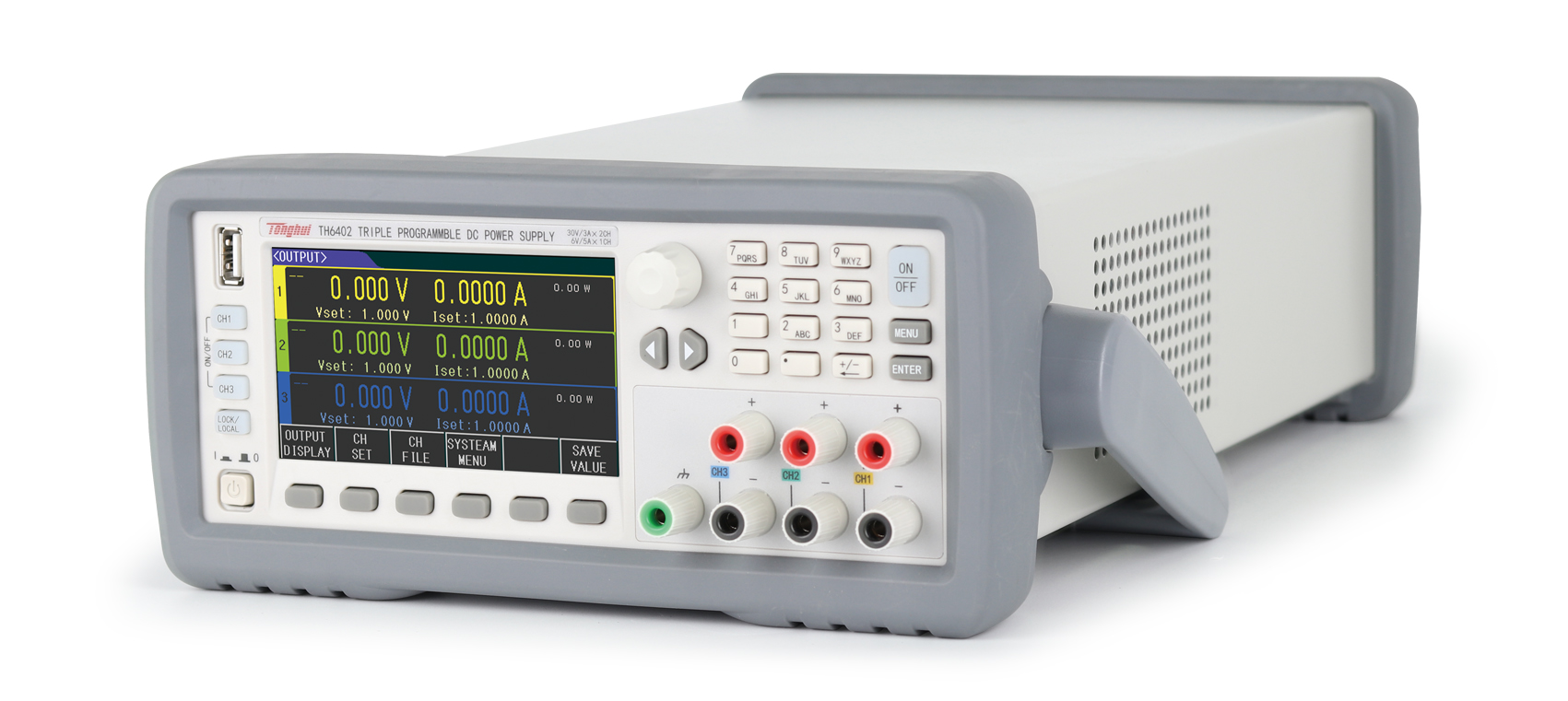

同惠TH6402 三通道可編程線性直流電源
TH6402
￥2,380.00
同惠TH6402 三通道可編程線性直流電源產品詳細規格
TH6400系列多路輸出可編程直流電源涵蓋了5個型號（單個通道功率范圍5W-180W），其中TH6402B為4通道輸出，其余型號為3通道輸出。全系列電源具備通道間串、并聯以及同步輸出功能，并且有通道的輸出參數同屏顯示，使用起來更加方便、直觀。
TH6400系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的性能。全系列采用4.3寸TFT LED顯示屏，不同通道分屏顯示，并以高對比度的顏色加以區分。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。

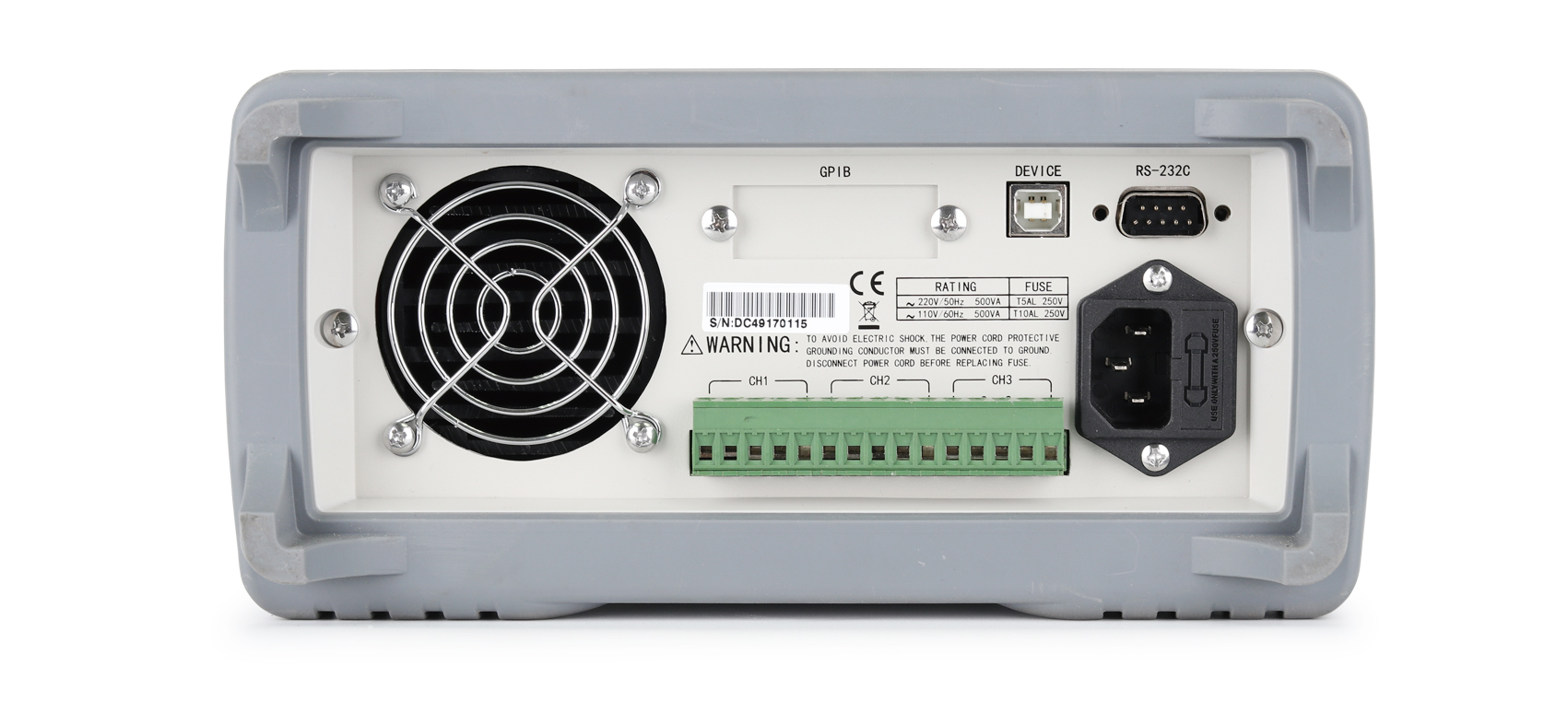

TH6400系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口（TH6402A有接口都為選配）,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6400系列電源可以方便地集成在標準機柜里面。
功能特點
A. 多通道輸出
TH6400為全系列多路輸出的矩形電源，其電壓電流精度分別達1mV和0.1mA。通道間串聯、并聯、同步輸出自由組合。在同步模式下，改變其中一個通道的設定值，其他同步的通道也將按比例隨之自動變化。
B. 便于自動化集成
TH6400系列電源前后面板都配備有輸出端，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。TH6400系列僅后面板配有補償端，而6200系列、6300系列與6500系列前后面板都配有補償端。
D. 人性化設計
TH6400全系列配備4.3寸TFT LCD顯示屏，有通道的設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于不同通道顯示區域配備了每個通道單獨輸出按鈕，右上角的總輸出按鈕用于有通道同時輸出或關閉。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不問題。
E. 數據記錄功能
TH6400還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。TH6402B暫不支持?jǐn)?shù)據記錄功能。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
|
型號 |
TH6402A |
TH6402B |
TH6402 |
TH6412 |
TH6413 |
||||||||||||
|
額定輸出(0℃-40℃) |
通道/范圍 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
電壓 |
0-30V |
0-5V |
0-30V |
0-10V |
0-5V |
0-30V |
0-6V |
0-30V |
0-6V |
0-60V |
0-6V |
||||||
|
電流 |
0-3A |
0-3A |
0-1A |
0-3A |
0-5A |
0-6A |
0-5A |
0-3A |
0-5A |
||||||||
|
功率 |
90W |
15W |
90W |
30W |
5W |
90W |
30W |
180W |
30W |
180W |
30W |
||||||
|
負載調整率 |
電壓 |
≤0.01%+3mV |
|||||||||||||||
|
電流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
|
電源調整率 |
電壓 |
≤0.01%+3mV |
|||||||||||||||
|
電流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
|
設定值分辨率 |
電壓 |
10mV |
1mV |
||||||||||||||
|
電流 |
1mA |
0.1mA |
|||||||||||||||
|
回讀分辨率 |
電壓 |
10mV |
1mV |
||||||||||||||
|
電流 |
1mA |
0.1mA |
|||||||||||||||
|
設定值精度 (25℃±5℃) |
電壓 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
|
電流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
|
回讀值精度 (25℃±5℃) |
電壓 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
|
電流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
|
紋波和噪聲(20Hz-20MHz) |
電壓(Vp-p) |
≤3mVp-p |
≤3mVp-p |
≤3mVp-p |
≤4mVp-p |
≤4mVp-p |
≤4mVp-p |
||||||||||
|
電壓 |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
||||||||||||
|
電流 |
≤3mArms |
≤3mArms |
≤3mArms |
≤5mArms |
≤5mArms |
≤4mArms |
≤5mArms |
||||||||||
|
串聯同步誤差 |
≤0.02%+5mA |
≤0.2%+10mA |
≤0.05%+10mA |
|
|
||||||||||||
|
并聯設定值精度 |
電壓 |
≤0.02%+5mV |
≤0.02%+10mV |
≤0.02%+5mV |
≤0.02%+5mV |
≤0.02% + 10mV |
|||||||||||
|
電流 |
≤0.1%+20mA |
≤0.2%+20mA |
≤0.1%+20mA |
≤0.1%+30mA |
≤0.1%+30mA |
||||||||||||
|
記憶 |
回調儲存 |
|
|||||||||||||||
|
定時器 |
功能 |
定時關閉輸出 |
|||||||||||||||
|
時間設置 |
0.1秒～99999.9秒 |
||||||||||||||||
|
解析度 |
0.1秒 |
||||||||||||||||
|
工作溫度 |
0℃～40℃ |
||||||||||||||||
