同惠TH2690A 皮安表/絕緣電阻計
同惠TH2690A 皮安表/絕緣電阻計
TH2690A
￥11,700.00
同惠TH2690A 皮安表/絕緣電阻計產品詳細規格
TH2690 系列飛安表/皮安表/靜電計/高阻計提供了行業的測量功能。飛安表/靜電計具有0.1 fA (10-16A) 小電流分辨率，可滿足大部分場景的微弱電流測量需求。高阻計內置的 1,000 V 電壓源支持測量高達 10 PΩ (1016Ω) 的電阻。
針對不同的測試對象和測試環境，同惠提供各種適配的附件。與傳統的皮安表和高阻計不同，TH2690 系列采用 5寸彩色LCD 電容觸摸屏，使操作更直觀便捷，提供多種視圖模式以便用戶觀察數據，除數字格式外，測量數據還可以轉換為直方圖及趨勢圖的形式，使用戶能即時查看測量數據的分布規律或變化趨勢。
TH2690 系列提供四種型號，用戶可以根據實際測試需求靈活地選購適當?shù)膬x器。
功能特點：
0.1fA的電流測量分辨率
在研究材料特性或判定器件性能時，經常需要測量fA/PΩ等極限電流、電阻，而傳統的數字萬用表（DMM）無法達到，TH2690系列飛安表/靜電計提供了行業的0.1fA電流測量分辨率及10PΩ電阻測量，實現了材料測量，可滿足現在及將來的測量需求。
10,000 讀數/秒的數據讀取速率
測量速度一般由積分設置中的積分周期決定，積分周期通常為工頻周期 (PLC) 的整數倍。在能夠提供充足的平均次數來避免工頻噪聲對測量的影響的前提下，積分周期顯然越短越好。
由于傳統儀器的讀取速率相對緩慢，無法捕獲到快速瞬態信號。TH2690 系列數據讀取速率可達10,000 讀數/秒，可捕獲到更精細的被測器件響應。
統計圖顯示
TH2690系列可以將測試結果在主界面以圖形方式實時地顯示，展示被測件（DUT）的動態特性。圖形分曲線圖和直方圖兩種。
圖為設置界面：
1.曲線圖 (時基視圖)顯示
TH2690可以便捷地繪制多種曲線圖，包括 I-t、V-t、R-t、Q-t 和 I-R 等(特定的圖形顯示功能取決于使用的產品型號)。進行敏感測量時，這種強大且全面的圖形顯示能力可使您更容易地獲取有價值的數據。
2.直方圖顯示
任何測量環境中都會存在一定的噪聲波動，因此低電平測量數據都會帶有一定的統計不確定性。傳統的處理方法是在測量結束后繪制直方圖對測量數據進行評估 (通常在電腦上)。然而，如果您需要執行多次測量和測試設置調試周期，這個過程將會變得冗長。
TH2690系列具有實時的、自動標尺的直方圖顯示功能，使您能及時調試測量設置而無需在測量后再進行數據處理。直方圖顯示于測量數據之下，方便您對比直方圖上的累積數據與實時測量數據。
掃描輸出
TH2690可以設定輸出單階梯波、雙階梯波、方波以及自定義列表輸出。點擊設定-源設定選項卡進行設定。設定界面分別如下：
分選功能
TH2690可以對測試結果進行判定分選。有分級（Grading）和分類（Sorting）兩種模式可選，多可設置7個判定條件。設定界面如右圖：
其中分級（Grading）模式是指執行極限判定直到遇到失敗跳出，輸出當前失敗位，否則繼續下一個極限判定，若全部合格，則輸出一個合格位。
分類（Sorting）模式是指執行極限判定直到遇到合格跳出，輸出當前合格位，否則繼續下一個極限判定，若全部失敗，則輸出一個失敗位。
HANDLER接口定義
1,2,3為信號輸入腳，對應上圖IN1，IN2，IN3?？梢愿淖冃盘?hào)定義。4,5,6,7為信號輸出腳，對應上圖OUT4，OUT5，OUT6，OUT7?？梢愿淖冃盘?hào)輸出模式。
錯誤信息
當儀器出現操作失誤或儀器自檢出錯等問題時，在儀器下方信息欄會報錯，點擊工具-錯誤信息圖標，在此處可查看報警信息，可根據提示進行消除錯誤。
溫濕度探頭提供更可靠的溫濕度數據
溫度和濕度是高值電阻測量中的關鍵參數。TH2690 和 TH2690A 高阻計提供溫濕度傳感器接口，并配置了的溫濕度探頭。數字溫濕度探頭可用于測定溫度和濕度，提供比熱電偶更的溫度數據。
多種附件應對不同的測試環境和被測件
TH2690 配備了多種可選附件，以適配不同的被測件，進一步提升其測試效果。主要包括電阻率測試盒和元件測試夾具。電阻率測試盒配備多種尺寸的電極，可以用于測量不同規格材料的面電阻率和體電阻率。元件測試夾具配備多種測試模塊，以應對貼片器件、軸向引線器件等多種封裝的測量。
■ 材料特征測試
半導體、納米材料、聚合物材料、介質材料、電化學材料、鐵電材料、石墨烯、陶瓷、生物材料、橡膠、薄膜、金屬、有機材料等
■ 電子元器件泄漏電流和絕緣電阻測試
電容器、電阻器、二極管、晶體管、傳感器、TFT和CNT等類型、光電器件、納米器件、太陽能電池、開關、繼電器等
■ 電子/非電子系統
離子束、電子束、傳感系統、粒子測量、嵌入式精密儀器等
■ 半導體和其它器件I-V特性測量
■ 體電阻/表面電阻率測量
產品型號
TH2690A
顯示
顯示器
5.0寸電容式觸摸彩色LCD顯示器
測量分辨率
6?位
電流測量
量程
精度
分辨率
20pA
------
------
200pA
------
------
2nA
±（0.2%+50fA）
1fA
20nA
±（0.2%+3pA）
10fA
200nA
±（0.2%+5pA）
100fA
2μA
±（0.1%+50pA）
1pA
20μA
±（0.05%+500pA）
10pA
200μA
±（0.05%+5nA）
100pA
2mA
±（0.05%+50nA）
1nA
20mA
±（0.05%+500nA）
10nA
電阻測量
量程
精度
分辨率
1MΩ
±（0.135%+1Ω）
1Ω
10MΩ
±（0.135%+10Ω）
10Ω
100MΩ
±（0.185%+100Ω）
100Ω
1GΩ
±（0.285%+1kΩ）
1kΩ
10GΩ
±（0.41%+10kΩ）
10kΩ
100GΩ
±（0.41%+100kΩ）
100kΩ
1TΩ
±（0.45%+1MΩ）
1MΩ
10TΩ
------
------
100TΩ
------
------
量程
電流量程
電壓源
1MΩ
200μA
20V
10MΩ
20μA
20V
100MΩ
2μA
20V
1GΩ
200nA
20V
10GΩ
20nA
20V
100GΩ
2nA
20V
1TΩ
2nA
200V
10TΩ
------
------
100TΩ
------
------
測量電阻
10TΩ
電壓測量（獨立輸入單元）
量程
精度
分辨率
2V
±（0.05%+40μV）
1μV
20V
±（0.05%+400μV）
10μV
輸入阻抗
>200TΩ
電荷測量（指標在1s內有效）
量程
------
2nC
------
20nC
------
200nC
------
2μC
------
電壓源
量程
精度
分辨率
20V
±（0.05%+2mV）
700μV
1000V
±（0.05%+100mV）
35mV
量程
輸出電流
20V
±20mA
1000V
±1mA
電壓源功能
直流、掃描(單掃描、雙掃描、列表掃描)、 ARB (方波)
溫度測量范圍及精度
-40℃-10℃
1℃
10℃ - 55℃
0.5℃
55℃ - 80℃
1℃
濕度測量范圍及精度
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
視圖模式
儀表視圖、圖形視圖、直方圖、滾動視圖
測試端子
電壓輸入
三軸BNC
電流輸入
三軸BNC
電壓輸出
√
COMMON
√
GROUND
香蕉座

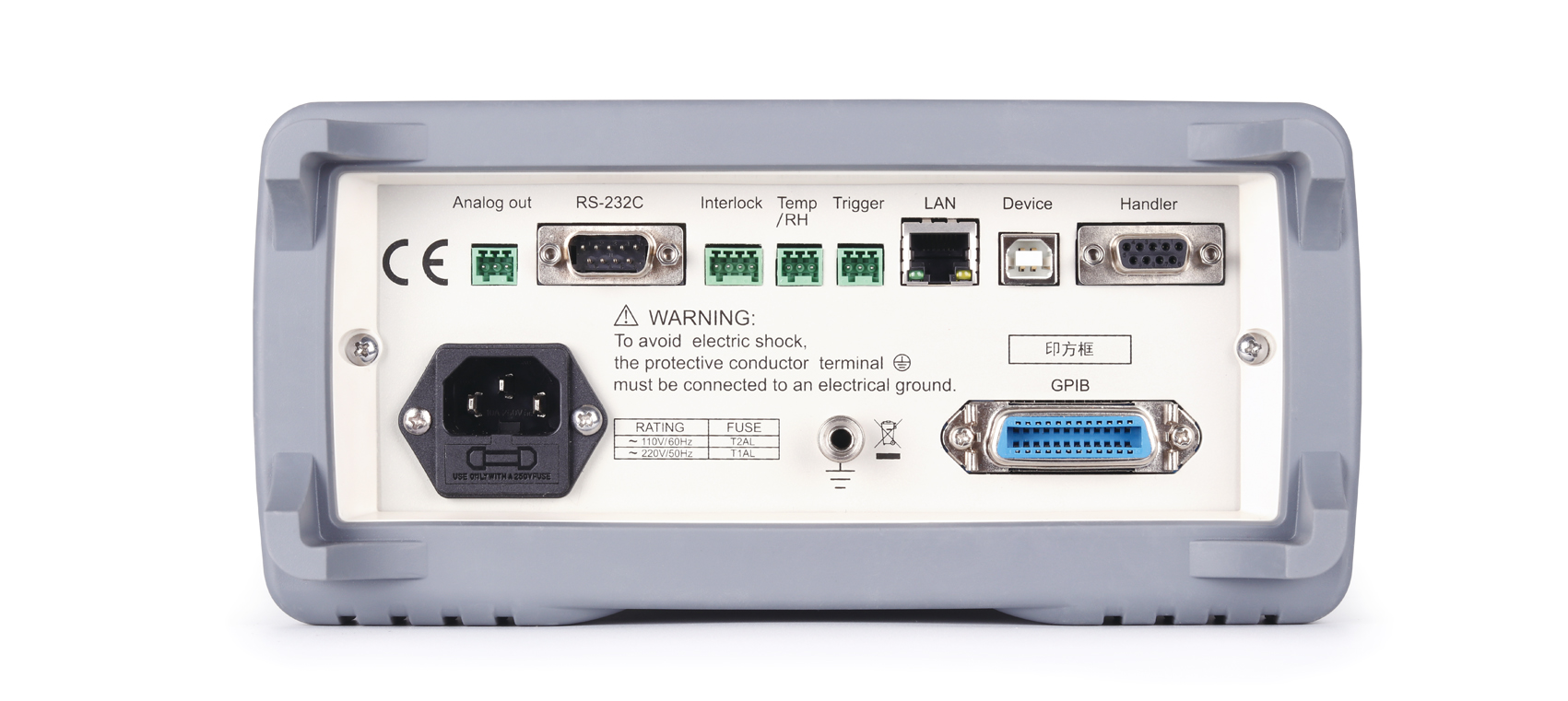

接口
D/A輸出
±2V FS
HANDLER
√
通訊接口
RS232、USB DEVICE、USB HOST、LAN、GPIB
傳感器輸入
溫濕度
互鎖輸入
√
環境溫度與濕度
使用溫濕度
0°C--45°C，30 %--80 %，無冷凝
存放溫濕度
-20°C--60°C，10 %--90 %，無冷凝
精度保證
23℃±5℃， 30%-80%RH
預熱時間
1小時
環境溫度變化
自校準后小于±3℃
校準周期
1年
一般指標
電源
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V
功率
上架尺寸
215(W)×88(H)×412(D)
外形尺寸
235(W)×111(H)×440(D)
重量
3.5kg
標配
配件名稱
型號
連接線纜
TH26058B
短路連接線
TH26058C
國標電源線
LAP24+730
高壓測試線
TH90003D
高壓測試線（紅色）
TH90003E
溫濕度傳感器
TH2690_THS
