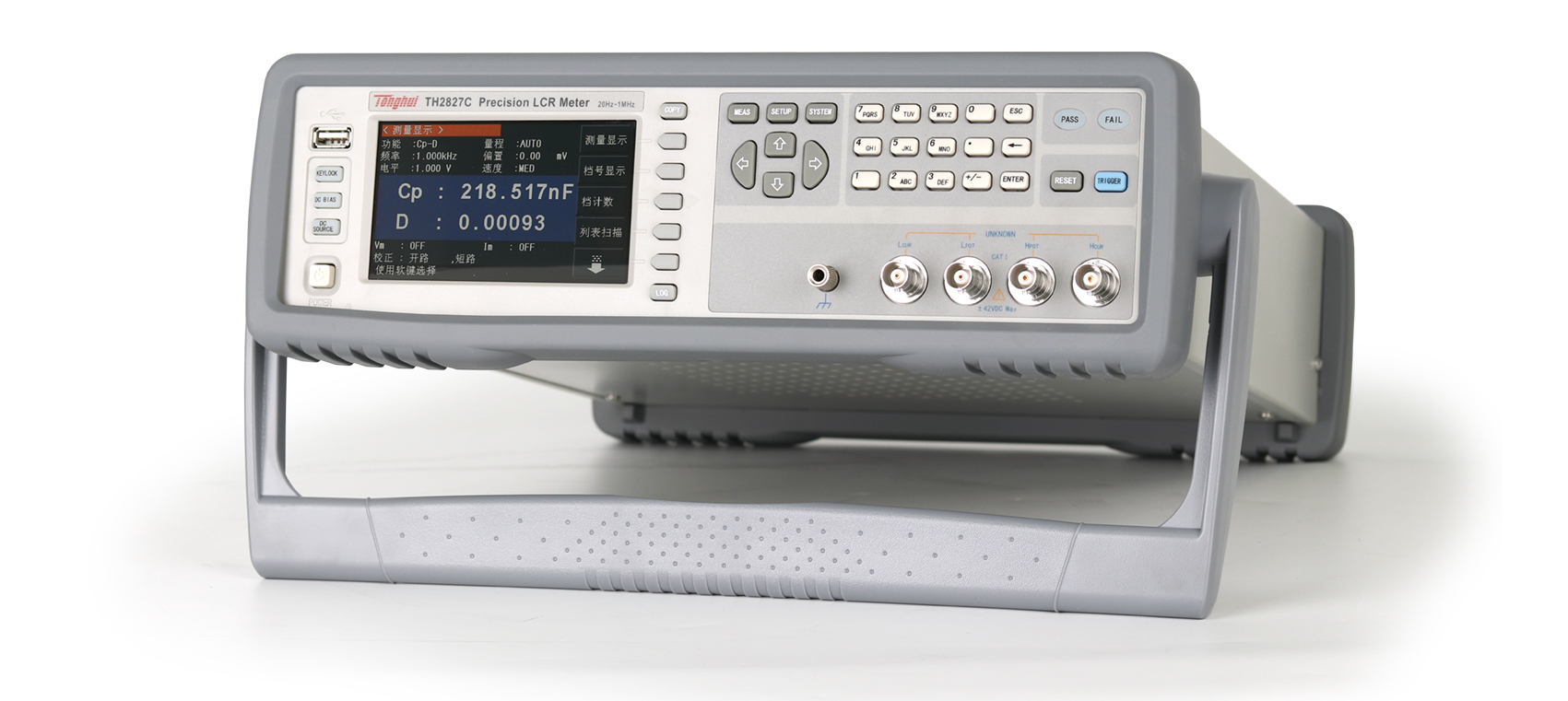

同惠TH2827C 精密LCR數字電橋
同惠TH2827C 精密LCR數字電橋
TH2827C
￥25,160.00
同惠TH2827C 精密LCR數字電橋產品詳細規格
測試頻率: 20Hz- 1MHz,分辨率:10mHz
基本精度: 0.05%
測試速度:快13ms/次
變壓器參數測試功能
302、502、100S可選內阻.
20 1點列表掃描測試功能
電壓或電流的自動電平調整( ALC)功能
V、I測試信號電平監視功能
內部自帶直流偏置源
可外接大電流直流偏置源
內建比較器，10檔分選和計數功能
內部文件存儲和外部u盤文件保存
測量數據可直接保存到U盤
4.3寸TFT液晶顯示
中英文可選操作界面
RS232C、USB HOST、 USB DEVICE、LAN、HANDLER、GPIB、
DCI接口
TH2827系列是具有多種功能和更高測試頻率的LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
功能特點：
A.功能與界面
該儀器除了常規的LCR測試參數, 還集成了單組變壓器測試功能,可以測試初/次級電感，初/次級直流電阻、互感、初次及電容等變壓器常見參數，極大的提高了測試效率。
B.材料介電常數測試
TH2827系列配合材料測試夾具TH26077以及上位機軟件可方便、的測量材料在不同頻率下的介電常數。
基本準確度因子曲線：
注：測試信號電平：0.3Vrms – 1Vrms
上部數值（無括號的數值）適用于中速和慢速，
下部數值（括號中的數值）適用于快速。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件:
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料:
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料:
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料:
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
■ 液晶單元:
介電常數、彈性常數等C-V特性
|
型號 |
TH2827A |
TH2827C |
||
|
顯示器 |
4.3 TFT LCD顯示器480×272 |
|||
|
測試信號 |
頻率 |
20Hz - 300kHz |
||
|
小分辨率 |
10mHz，4位頻率輸入 |
|||
|
準確度 |
0.01% |
|||
|
AC 電平 |
測試信號電壓范圍 |
5mV - 2Vrms |
||
|
電壓小分辨率 |
100μV，3位輸入 |
|||
|
準確度測試信號 |
ALC ON |
10% x設定電壓 + 2mV |
||
|
ALC OFF |
6% x設定電壓 + 2mV |
|||
|
電流范圍 |
100μA - 20mA |
|||
|
電流小分辨率 |
1μA，3位輸入 |
|||
|
準確度 |
ALC ON |
10% x設定電流 + 20μA |
||
|
ALC OFF |
6% x設定電壓 + 20μA |
|||
|
DC 偏置電壓源 |
電壓 / 電流范圍 |
0V - ±5V / 0mA - ±50mA |
||
|
分辨率 |
0.5mV / 5μA |
|||
|
電壓準確度 |
1% x設定電壓 + 5mV |
|||
|
ISO ON |
用于電感、變壓器加偏置測試 |
|||
|
AC源內阻 |
ISO ON |
100Ω |
||
|
ISO OFF |
30Ω、50Ω、100Ω可選 |
|||
|
DCR源內阻 |
30Ω、50Ω、100Ω可選 |
|||
|
LCR測試參數 |
|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC |
|||
|
測試頁面參數顯示 |
一組主、副參數；10點列表掃描 |
|||
|
變壓器測試參數 |
L1初級電感、L2次級電感、DCR1(初級，2端), DCR2（次級，2端），M（互感），N，1/N |
|||
|
基本測量準確度 |
LCR測試參數 |
0.05% |
||
|
校準條件 |
預熱時間：≥30分鐘；環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms；清“0”： OPEN、SHORT后；測試電纜長度：0 m |
|||
|
測量時間(≥10 kHz) |
快速: 9 ms 中速: 67 ms 慢速: 187 ms，另加顯示字符刷新時間 |
|||
|
LCR參數顯示范圍 |
| Z | , R , X, DCR |
0.00001Ω - 99.9999MΩ |
||
|
|Y|, G, B |
0.00001μs - 99.9999s |
|||
|
C |
0.00001pF - 9.99999F |
|||
|
L |
0.00001μH - 99.9999kH |
|||
|
D |
0.00001 - 9.99999 |
|||
|
Q |
0.00001 - 99999.9 |
|||
|
θ (DEG) |
-179.999o - 179.999o |
|||
|
θ (RAD) |
-3.14159 - 3.14159 |
|||
|
Δ% |
-999.999% - 999.999% |
|||
|
等效電路 |
串聯, 并聯 |
|||
|
量程方式 |
自動, 保持 |
|||
|
觸發方式 |
內部, 手動, 外部, 總線 |
|||
|
平均次數 |
1 - 256 |
|||
|
校準功能 |
開路, 短路全頻、點頻校準，負載校準 |
|||
|
數學運算 |
直讀, ΔABS, Δ% |
|||
|
延時時間設定 |
0 - 999, 小分辨率100us |
|||
|
比較器功能 |
10檔分選，BIN1 - BIN9、NG、AUX |
|||
|
檔計數功能 |
||||
|
PASS、FAIL前面板LED顯示 |
||||
|
列表掃描 |
·201點列表掃描 ·可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流進行列表掃描測試 ·前10個掃描點可單獨分選 |
|||
|
內部非易失性存儲器 |
40組LCRZ儀器設定文件記憶 |
|||
|
外部USB存儲器 |
GIF圖像、CSV數據文件、LCRZ儀器設定文件、記憶測試數據USB、存儲器直接存儲 |
|||
|

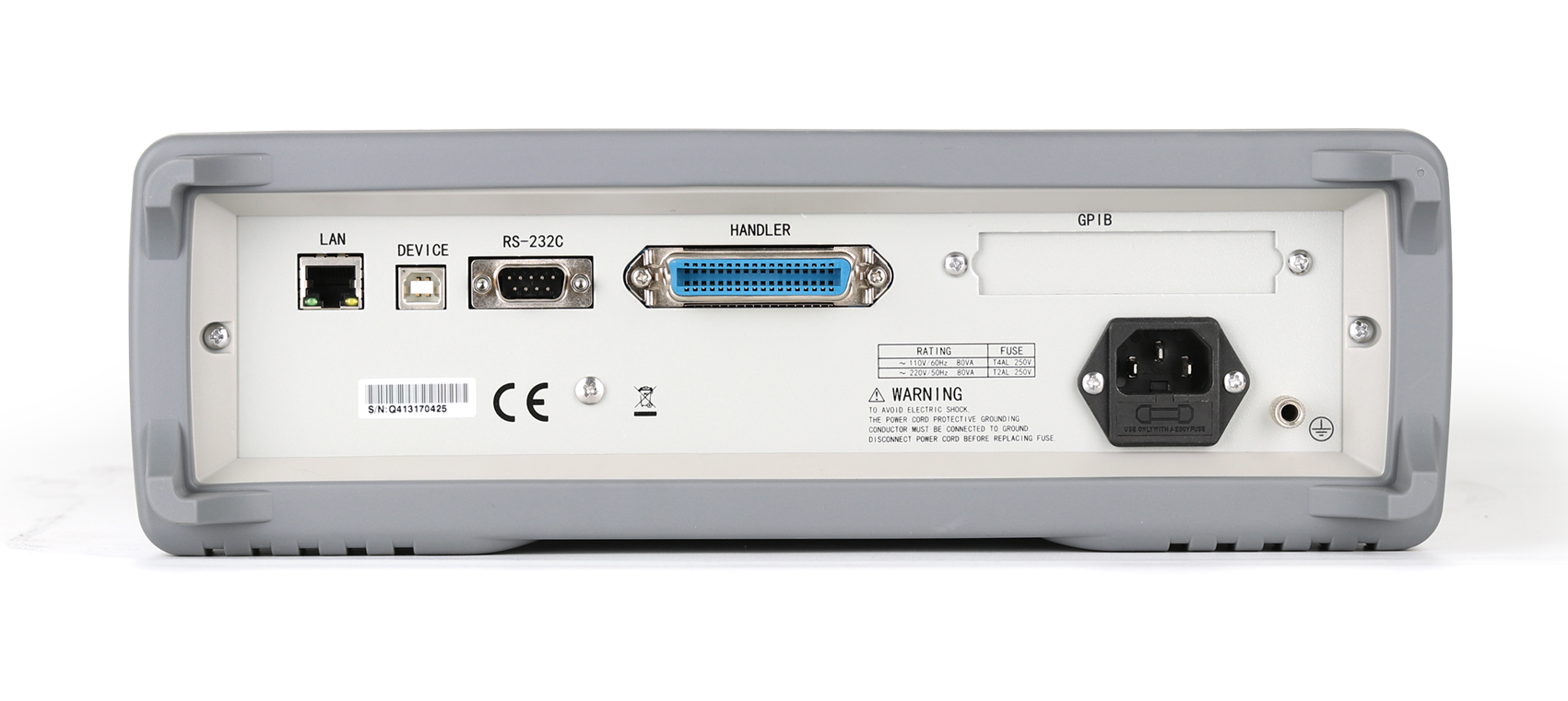

接口 |
I/O接口 |
HANDLER，從儀器后面板輸出 |
||
|
串行通訊接口 |
USB、RS232C |
|||
|
并行通訊接口 |
GPIB接口（選件） |
|||
|
網絡接口 |
LAN |
|||
|
存儲器接口 |
USB HOST（前面板）
|
|||
