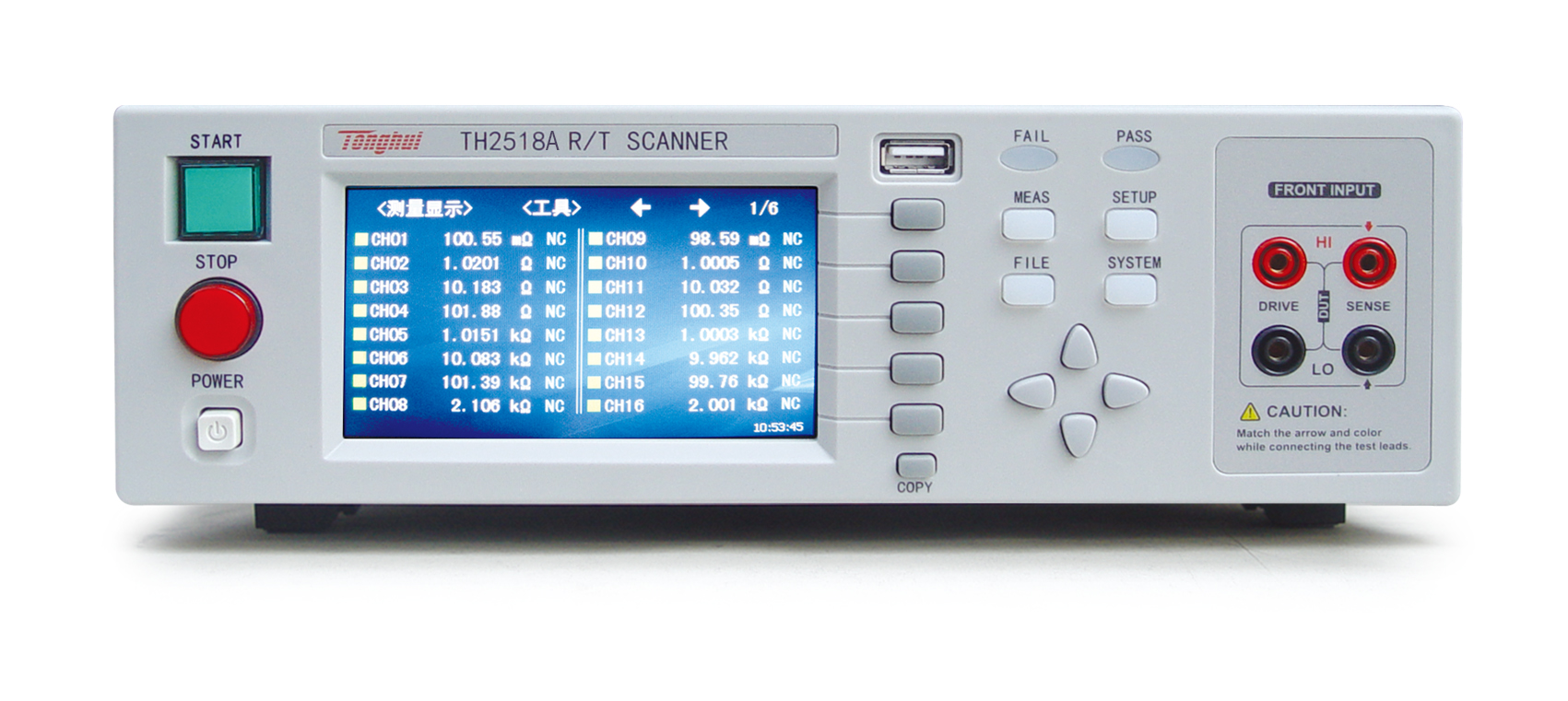

同惠TH2518A 電阻/溫度掃描測試儀產品詳細規格
簡介
同惠TH2518系列電阻/溫度掃描儀模擬測試掃描單元采用同步插卡式的設計理念，可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，大大提高掃描測量速度。每塊測量板內包含16個測試端，測試端的組合支持用戶可自由編程，可配置高達90路電阻/溫度掃描測量通道，每通道測量可單獨設計分選比較邊界以及輸出比較分選信號。溫度測量的采樣方式可配置為PT500鉑電阻、PT100鉑電阻、模擬電壓輸入三種方式以適用不同的應用場合。0.05%的電阻精度，在200mΩ量程下，電阻分辨率更是達到了10uΩ的水準，測試掃描范圍從10uΩ到200kΩ。儀器的溫度補償和溫度轉換功能使產品的測試免除環境溫度的影響，可輸出整機級、板級以及各通道的比較分選結果，使您的測試和數據分析處理、產品的分揀工作更加輕松。標配的RS232、USB HOST、USB Device和HANDLER接口既方便您測量數據的快速保存，又方便您遠程的掌控儀器。帶觸摸功能的24位色、分辨率為480×272的彩色液晶屏，給您的測量操作帶來不一樣的感覺！
電阻范圍: 10uS - 200kS2
電阻精度: 0.05%， 電阻分辨率: 10uS2
■測試速度可達600次/秒
15通道/單元，6單元同步測量，多90路電阻單機或掃描測試
掃描測試通路采用的測試端可編程
■每個測試單元可自 由插拔
■- 鍵截屏功能
數據記錄功能
可通過USB HOST自動升級儀器操作軟件
中英文可選操作界面
Handl exr接口用于實現聯機操作
可輸出通道級、板級、整機級的比較分選結果(限，合格以
及訊響)
技術參數
| 型 號 | TH2518A |
| 測量參數 | 直流電阻 |
| 電阻測試范圍 | 10uΩ-200kΩ |
| 電阻基本測試精度 | 0.05% |
| 電阻量程 | 自動和手動(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) |
| 測量模式 | 單機、掃描 |
| 每路測試參數 | 電阻 |
| 掃描路數 | 15路/卡，多可插6卡及90路，卡內通道為掃描測試，測試卡之間為同步測試 |
| 測試通道的測試端選擇 | 通道間任意配置（可編程） |
| 測試電流 | ≤100mA |
| 單板測量速度 | 100次/秒、40次/秒、2次/秒 |
| 6板等效測試速度 | 600次/秒、240次/秒、12次/秒 |
| 顯示器 | 真彩4.3寸LCD顯示 |
| 顯示結果 | 同時顯示16路測試結果，支持翻頁 |
| 短路清0校正 | 對有通道支持全量程內短路清零 |
| 比較器 | 各測試通道單獨設置比較邊界 |
| 極限模式 | ABSDev、ABS、% |
| 觸發方式 | 自動觸發、手動觸發、總線觸發、Handler觸發、腳踏開關觸發 |
| 接口 | LAN、USB DEVICE、USB HOST、RS232C、Handler 、腳踏開關 |
| 測試端 | 四端測試 |
| 電源要求 | 電壓：90-125V，190-250V頻率：50Hz、60Hz功率：30VA |
