高壓核相儀產品詳細規格

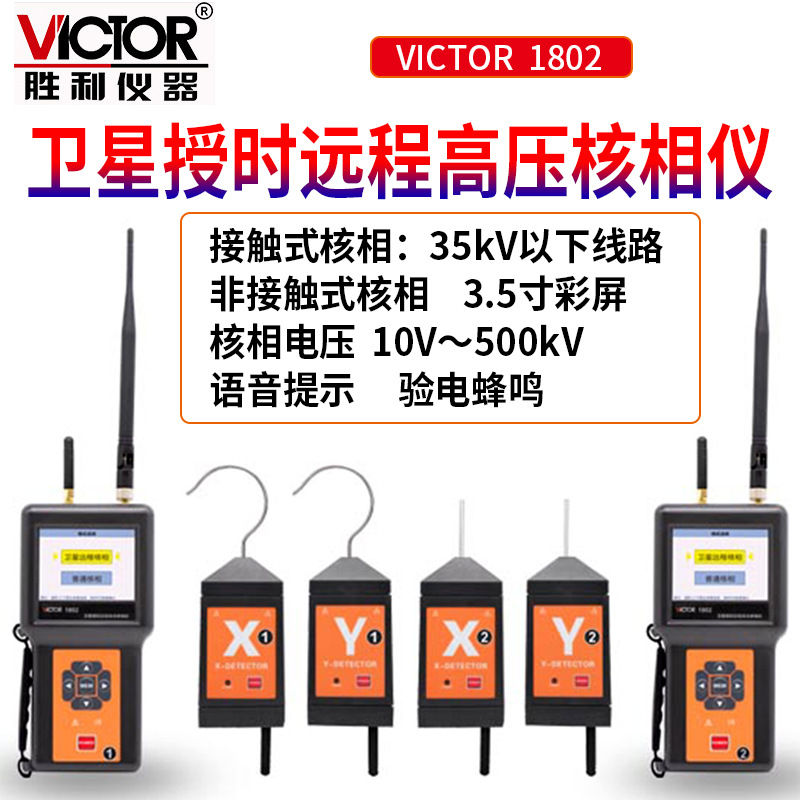

VICTOR1802衛星授時遠程高壓核相儀是同時具備遠距離核相和普通近距離核相功能，具有衛星授時功能，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相。普通核相距離200米（在空曠場），衛星核相距離500公里。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V~500kV電壓自動核相，操作簡易，省時快捷。同時還具有測試相位、頻率、相序、變壓器組別判斷等功能，以及驗電、電壓等級顯示功能。當線路電壓過35kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

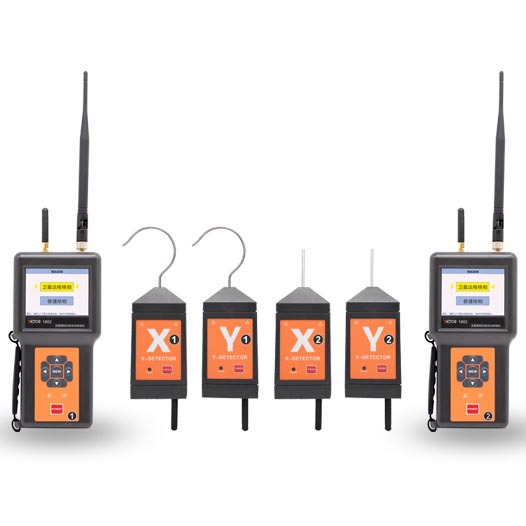

VICTOR1802衛星授時遠程高壓核相儀由2套儀器組成，每套儀器包括主機、X探測器,Y探測器、伸縮絕緣桿、監測軟件、USB通訊線等，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
| 核相方式 | 接觸式核相：35kV以下線路 |
| 非接觸式核相：當線路電壓過35kV時，必須采用非接觸測試，探針逐漸靠近導線核相 | |
| 核相電壓 | 10V～500kV |
| 衛星核相距離 | 500km |
| 普通核相距離 | 200m |
| 語音提示 | “X信號正常、Y信號正常、同相、異相” |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 相位量程 | 0°～360°；精度：≤±10°；分辨率：1° |
| 頻率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓顯示 | 顯示電壓等級 |
| 發射頻率 | 433MHz、315MHz |
| 相位指示 | 向量圖及數字同時顯示 |
| 衛星授時精度 | 小于20nS |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 數據存儲 | 200組(掉電或更換電池不會丟失數據) |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 絕緣桿長度 | 直徑Φ45mm；長度：縮態為1000mm；伸態為4500mm |
| 一般特性 | |
| 電源 | 主 機：3.7V充電鋰電池；探測器: DC4.5V，3節5號堿性電池LR6 |
| 顯示屏尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 機身顏色 | |
| 機身重量 | 儀器：1900g(含電池)；包裝及絕緣桿的總質量：約6.0kg |
| 機身尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
| 標準配件 | 主機2件、探測器4件、探針4件、探勾4件、絕緣桿4件、USB數據線2根、充電器2個、LR6電池12個、檢驗線2條、環網柜測試線4條、布包2件 |
