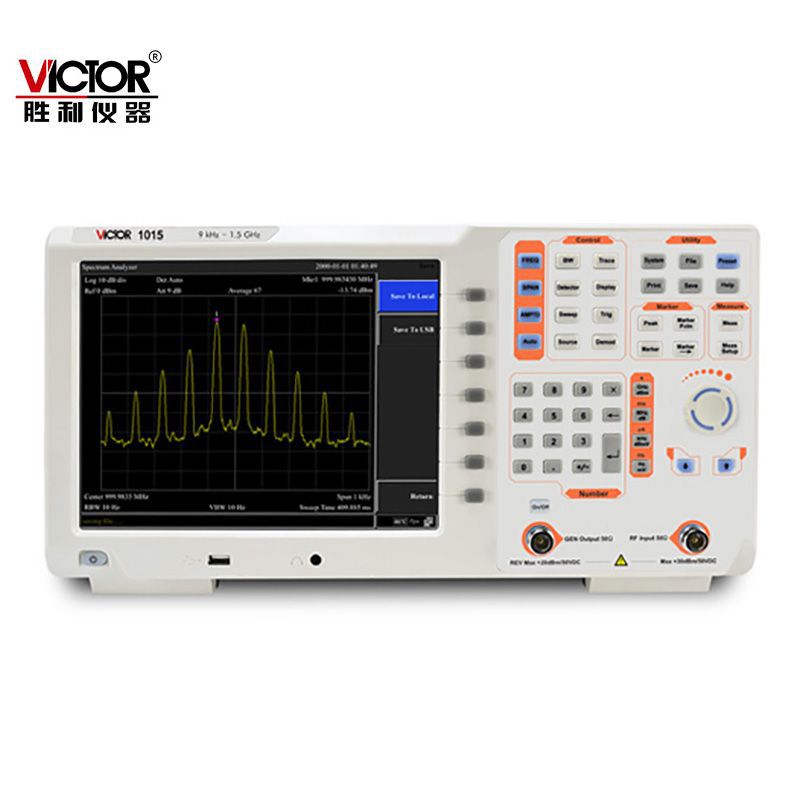

圖片僅供參考,產品以實物為準
產品名稱
頻譜儀 頻率范圍9kHz-3.6 GHz
產品型號
頻譜儀 頻率范圍9kHz-3.6 GHz
產品內部編號
VICTOR 1036
產品價格
￥17,485.00
產品分類
頻譜儀 頻率范圍9kHz-3.6 GHz產品詳細規格
| VICTOR 1015 / VICTOR 1015-TG | VICTOR 1036 / VICTOR 1036-TG | |
| 頻率特性 | ||
| 頻率 | ||
| 頻率范圍 | 9kHz-1.5 GHz | 9kHz-3.6 GHz |
| 頻率分辨率 | 1Hz | 1Hz |
| 頻率掃寬 | ||
| 掃寬范圍 | 0 Hz，100 Hz 到儀器的頻率 | 0 Hz，100 Hz 到儀器的頻率 |
| 掃寬準確度 | ± 掃寬 /（掃描點數 -1） | ± 掃寬 /（掃描點數 -1） |
| 內部參考源 | ||
| 基準頻率 | 10.000000 MHz | 10.000000 MHz |
| 基準頻率精度 | ±（距一次校準的時間 × 頻率老化率）+ 溫度穩定度 + 初始準確度 | ±（距一次校準的時間 × 頻率老化率）+ 溫度穩定度 + 初始準確度 |
| 溫度穩定度 | <2.5ppm （15℃至35℃） | <2.5ppm （15℃至35℃） |
| 頻率老化率 | <1ppm/年 | <1ppm/年 |
| 光標 | ||
| 光標頻率分辨率 | 掃寬 /（掃描點數 -1） | 掃寬 /（掃描點數 -1） |
| 光標頻率不確定度 | ±（光標頻率讀數 × 基準頻率精度 +1%× 掃寬 +10%× 分辨率帶寬 + 光標頻率分辨率） | ±（光標頻率讀數 × 基準頻率精度 +1%× 掃寬 +10%× 分辨率帶寬 + 光標頻率分辨率） |
| 頻率計數器 | ||
| 計數器分辨率 | 1 Hz，10 Hz，100 Hz，1 kHz | 1 Hz，10 Hz，100 Hz，1 kHz |
| 計數器不確定度 | ±（光標頻率讀數 × 基準頻率精度 + 計數器分辨率） | ±（光標頻率讀數 × 基準頻率精度 + 計數器分辨率） |
| 帶寬 | ||
| 分辨率帶寬 (-3 dB) | 10Hz 至 500kHz（以 1 至 10 連續步進）， 1MHz，3MHz | 10Hz 至 500kHz（以 1 至 10 連續步進）， 1MHz，3MHz |
| 分辨濾波器形狀因子 | <5：1 典型值（數字實現，接近高斯形狀） | <5：1 典型值（數字實現，接近高斯形狀） |
| 精度 | <5% 典型值 | <5% 典型值 |
| 視頻帶寬 (-3 dB) | 10Hz 至 3MHz | 10Hz 至 3MHz |
| 幅度特性 | ||
| 幅度與電平 | ||
| 幅度測量范圍 | DANL 到 +20 dBm， 前置放大器關 | DANL 到 +20 dBm，1 MHz 至3.6 GHz，前置放大器關 |
| 參考電平 | -80 dBm 至 +30 dBm，步進為 0.1dBm | -80 dBm 至 +30 dBm，步進為 0.01 dBm |
| 前置放大器 | 20 dB，標稱值，9 kHz~1.5 GHz | 20 dB，標稱值，9 kHz 至 3.6 GHz |
| 輸入衰減 | 0~40 dB，3 dB 步進 | 0 至 50 dB，1 dB 步進 |
| 輸入直流電壓 | ±50 VDC | ±50 VDC |
| 連續波射頻功率 | 30dBm，平均連續功率 | +30dBm，平均連續功率 |
| 顯示平均噪聲電平（DANL），輸入衰減 0 dB，1Hz分辨率帶寬，RBW歸一化到 1 Hz | 顯示平均噪聲電平（DANL），輸入衰減 0 dB，抽樣檢波，跡線平均次數≥20，輸入阻抗為50Ω，RBW歸一化到 1 Hz | |
| 前置放大器關 | 1 MHz~10 MHz -140dBm（典型值） | 1 MHz~10 MHz -140dBm（典型值） |
| 10 MHz~1GHz -140dBm（典型值） | 10 MHz~1GHz -140dBm（典型值） | |
| 1GHz~1.5 GHz -138 dBm( 典型值 ) | 1GHz~3.6 GHz -138 dBm( 典型值 ) | |
| 前置放大器開 | 1 MHz~10 MHz -160dBm（典型值） | 1 MHz~10 MHz -160dBm（典型值） |
| 10 MHz~1GHz -160dBm（典型值） | 10 MHz~1GHz -160dBm（典型值） | |
| 1GHz~1.5 GHz -158 dBm( 典型值 ) | 1GHz~3.6 GHz -158 dBm( 典型值 ) | |
| 相位噪聲（20 ℃ ~30 ℃，fc=1 GHz，RBW=1kHz，VBW=1kHz） | 相位噪聲（20 ℃ ~30 ℃，fc=1 GHz） | |
| 相位噪聲 | <-82 dBc/Hz @10 kHz offset， | <-82 dBc/Hz @10 kHz offset， |
| <-100 dBc/Hz @100 kHz offset | <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | <-110 dBc/Hz @1 MHz offset | |
| 電平顯示范圍 | ||
| 顯示對數電平坐標 | 1dB ~255dB | 1dB ~255dB |
| 顯示線性電平坐標 | 0 到參考電平 | 0 到參考電平 |
| 電平坐標單位 | dBm,dBuW,dBpW,dBmV,dBuV, W,V | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| 掃描點數 | 201~1001 | 201~1001 |
| 跡線數量 | 5 | 5 |
| 檢波方式 | 常態，正峰，負峰，取樣、平均、RMS平均、準峰值 | 常態，正峰，負峰，取樣、平均、RMS平均、準峰值 |
| 跡線功能 | 刷新、保持、小保持、查看、關閉、平均 | 刷新、保持、小保持、查看、關閉、平均 |
| 頻率響應（20℃ ~30℃，30%~70% 相對濕度，輸入衰減 20 dB，參考頻率 50 MHz） | ||
| 前置放大器關 | ±0.8 dB； | ±0.8 dB； |
| 前置放大器開 | ±0.9 dB； | ±0.9 dB； |
| 誤差與精度 | ||
| 分辨率帶寬切換誤差 | 相對于 10 kHz 的 RBW | 相對于 10 kHz 的 RBW |
| 對數分辨率 ±0.2 dB，線性分辨率 ±0.01，標稱值 | 對數分辨率 ±0.2 dB，線性分辨率 ±0.01，標稱值 | |
| 輸入衰減誤差 | 20℃ ~30℃， fc=50 MHz，前置放大器關，相對于 20 dB 衰減，輸入衰減 1~40 dB | 20℃ 至 30℃，fc=50 MHz，前置放大器關，相對于 20dB 衰減，輸入衰減 1至50 dB |
| ±0.5 dB | ±0.5 dB | |
| 幅度精度 | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值檢波，輸入衰減 20 dB， | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值檢波，輸入衰減 20 dB， |
| 前置放大器關 ±0.4 dB，輸入信號電平 -20dBm | 前置放大器關 ±0.4 dB，輸入信號電平 -20dBm | |
| 前置放大器開 ±0.5 dB，輸入信號電平 -40dBm | 前置放大器開 ±0.5 dB，輸入信號電平 -40dBm | |
| 全幅度精度 | 輸入信號范圍0dbm~-50dbm | 輸入信號范圍0dbm~-50dbm |
| ±1.5 dB | ±1.5 dB | |
| 電壓輸入駐波比 | 輸入衰減 9 dB，1 MHz~1.5GHz | 輸入衰減 9 dB，1 MHz~3.6GHz |
| <1.5，標稱值 | <1.5，標稱值 | |
| 失真和雜散響應 | ||
| 二次諧波失真 | fc ≥ 50 MHz，混頻器電平 -30 dBm，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，混頻器電平 -30 dBm，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ |
| -65dbc | -65dBc | |
| 三階交調截斷點 | fc ≥ 50 MHz，輸入雙音電平 -20 dBm，頻率間隔 100 kHz，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，輸入雙音電平 -20 dBm，頻率間隔 100 kHz，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ |
| +10 dBm | +10 dBm | |
| 1 dB 增益壓縮 | fc ≥ 50 MHz，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ |
| +2 dBm，標稱值 | +2 dBm，標稱值 | |
| 剩余響應 | 輸入端口接 50 Ω 負載，輸入衰減 0 dB，20 ℃至 30 ℃ | 輸入端口接 50 Ω 負載，輸入衰減 0 dB，20 ℃至 30 ℃ |
| <-85dBm，典型值 | <-85dBm，典型值 | |
| 輸入相關雜散 | 混頻器電平為 -30 dBm，20 ℃至 30 ℃ | 混頻器電平為 -30 dBm，20 ℃至 30 ℃ |
| <-60 dBc | <-60 dBc | |
| 掃描與觸發 | ||
| 掃描時間 | 100Hz≤SPAN≤3GHz 10ms 至 3000s | 100Hz≤SPAN≤3GHz 10ms 至 3000s |
| 零掃寬 1ms 至 3000s | 零掃寬 1ms 至 3000s | |
| 掃描模式 | 連續，單次 | 連續，單次 |
| 觸發源 | 自由 、視頻 | 自由 、視頻 |
| 跟蹤源（適用于帶TG 的型號） | ||
| 頻率范圍 | 100 kHz~1.5 GHz | 100 kHz 至 3.6 GHz（跟蹤源），35MHz~3.6GHz（信號源） |
| 輸出電平范圍 | -30 dBm~0 dBm | -40 dBm~0 dBm |
| 輸出電平分辨率 | 1dB | 1dB |
| 輸出平坦度 | +/-3 dB | +/-3 dB |
| 反向輸入電平 | 平均功率：30 dBm，DC : ±50 VDC | 平均功率：±30 dBm，DC : ±50 VDC |
| 外部輸入輸出 | ||
| 前面板射頻輸入 | 50 Ω，N 型陰頭 | 50 Ω，N 型陰頭 |
| 前面板跟蹤源輸出 | 50 Ω，N 型陰頭 | 50 Ω，N 型陰頭 |
| 10 M 參考輸入 | 50 Ω，N 型陰頭 | 50 Ω，N 型陰頭 |
| 通信接口 | USB HOST、USB DEVICE、LAN、耳機插孔、VGA，REF | USB HOST、USB DEVICE、LAN、耳機插孔、VGA，REF |
| 一般技術規格 | ||
| 顯示 | TFT LCD，10.4 英寸 ，分辨率 600*480 | TFT LCD，10.4 英寸 ，分辨率 600*480 |
| 重量 | 5 kg（帶TG型號） | 5 kg（帶TG型號） |
| 工作溫度 | 0~40 ℃ | 0~40 ℃ |
| 儲藏溫度 | -20 °C to +60 °C | -20 °C to +60 °C |
| 電源 | 100V~240V 50/60Hz | 100V~240V 50/60Hz |
